Mechanizm spiralnego obrotu tablic reklamowych

Abstract

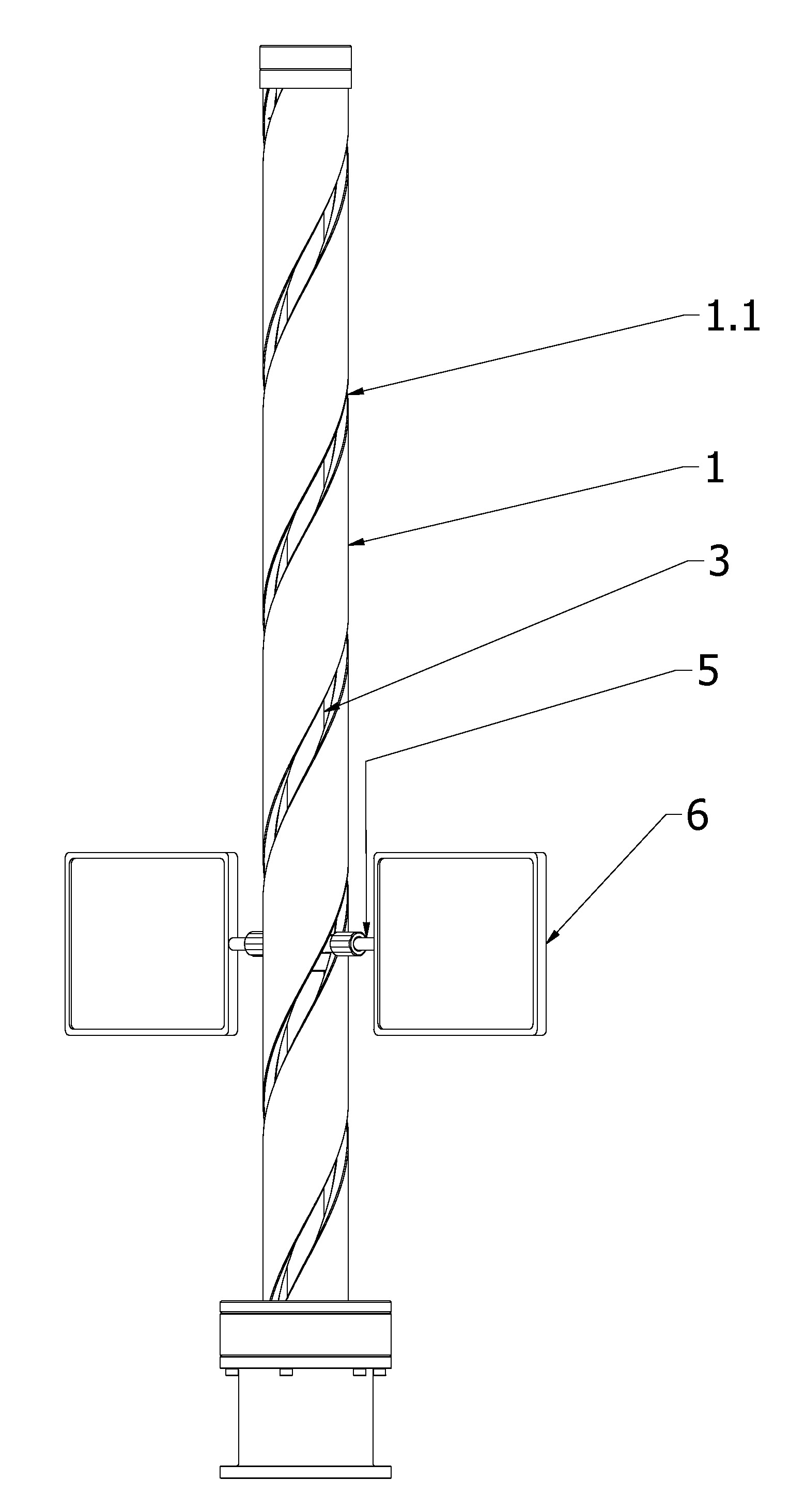

Przedmiotem zgłoszenia jest mechanizm spiralnego obrotu tablic reklamowych, zamocowany na słupie (1), do którego zamocowany jest silnik elektryczny (2). Charakteryzuje się on tym, że w podstawie słupa (1) zamocowany jest silnik elektryczny, którego wał ułożony jest w osi słupa (1), zaś do wału silnika elektrycznego zamocowana jest w jego osi śruba (3), ułożyskowana na jej końcach w słupie (1). Na śrubie (3) nakręcona jest nakrętka, do której zamocowany jest obrotowo wokół jej osi koniec pręta (5), do którego drugiego końca zamocowana jest tablica reklamowa (6). Pręt (5) znajduje się w spiralnym przelotowym rowku (1.1) znajdującym się na długości ściany słupa (1) biegnącego wzdłuż jego osi. Silnik elektryczny jest silnikiem krokowym połączonym z modułem sterującym. Opcjonalnie moduł sterujący podłączony jest do czujnika ruchu.
