Układ interrogacji sygnałów z refraktometru światłowodowego

Abstract

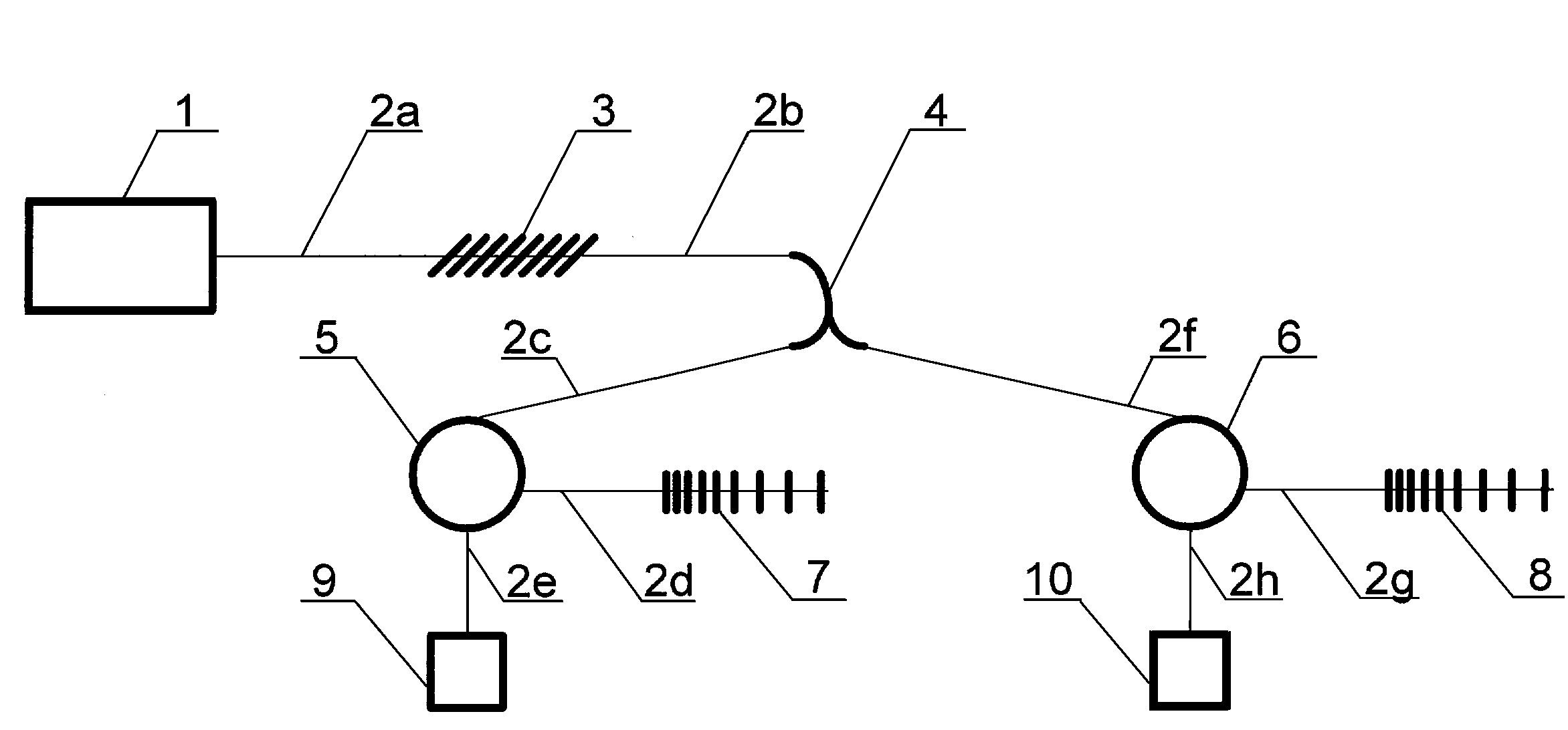

Celem układu interrogacji sygnałów z refraktometru światłowodowego jest umożliwienie monitorowania wielkości współczynnika załamania medium, w sposób pozbawiony wpływu zmian mocy źródła światła, wpływu temperatury oraz wpływu pola elektromagnetycznego. Układ interrogacji sygnałów z refraktometru światłowodowego składa się z szerokopasmowego źródła światła (1), połączonego poprzez światłowód jednomodowy (2a) ze skośną siatką Bragga (3), która połączona jest za pomocą światłowodu jednomodowego (2b) ze sprzęgaczem optycznym (4). Pierwsze wyjście sprzęgacza optycznego (4) połączone jest za pomocą światłowodu jednomodowego (2c) z pierwszym cyrkulatorem optycznym (5), do którego dołączona jest za pomocą światłowodu jednomodowego (2d) pierwsza siatka Bragga o liniowo zmiennym okresie (7), która dalej poprzez pierwszy cyrkulator optyczny (5) połączona jest za pomocą światłowodu jednomodowego (2e) z pierwszym fotodetektorem (9). Drugie wyjście sprzęgacza optycznego (4) połączone jest za pomocą światłowodu jednomodowego (2f) z drugim cyrkulatorem optycznym (6), który za pomocą światłowodu jednomodowego (2g) połączony jest z drugą siatką Bragga o liniowo zmiennym okresie (8), która dalej poprzez drugi cyrkulator optyczny (6) połączona jest za pomocą światłowodu jednomodowego (2h) z drugim fotodetektorem (10).
