Kanałowa klapa zwrotna

Abstract

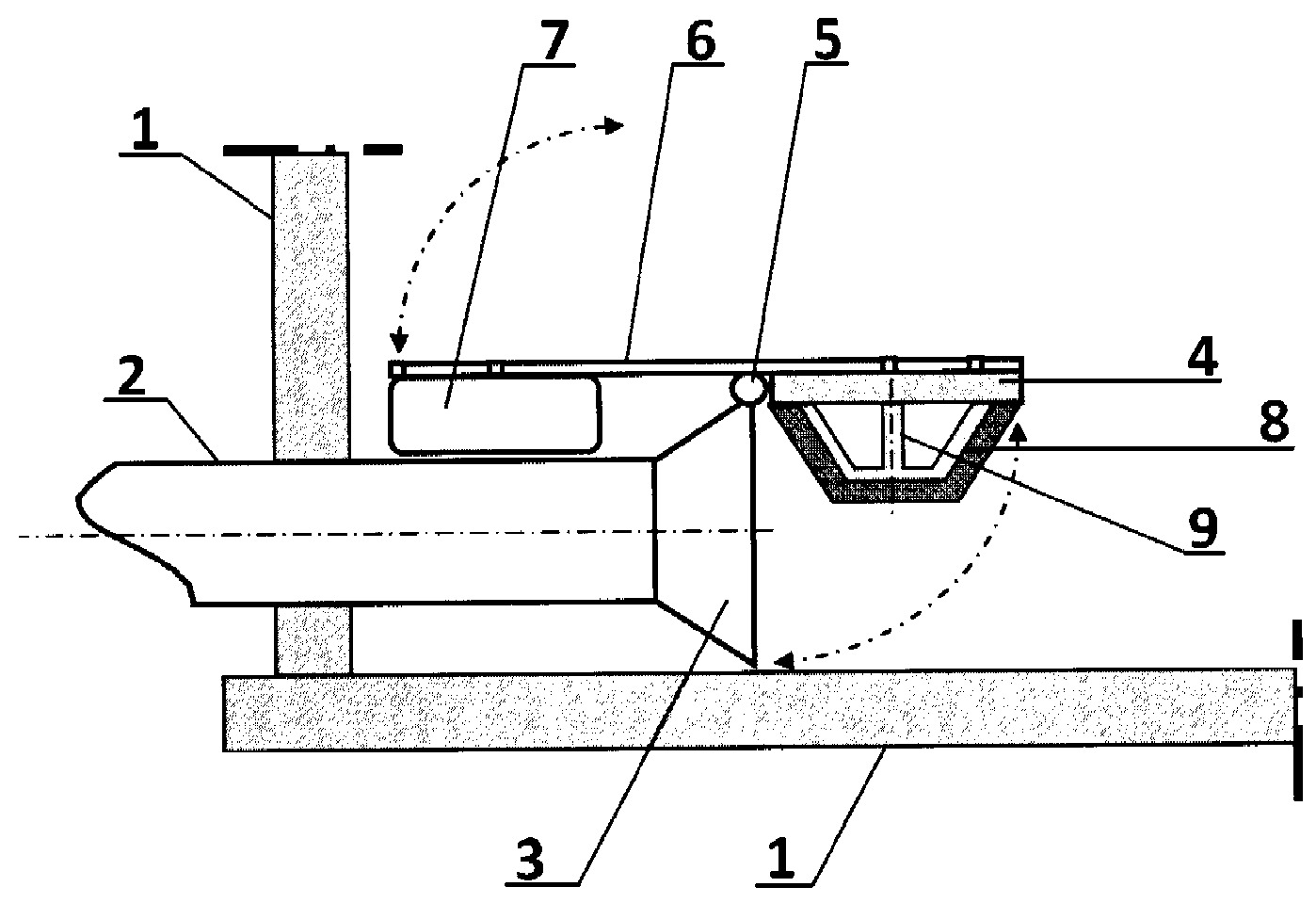

Przedmiotem zgłoszenia jest kanałowa klapa zwrotna mocowana na końcu rury wlotowej studzienki kanalizacyjnej. Klapa ta charakteryzuje się tym, że na końcu rury wlotowej (2) zamocowanej w ściance studzienki (1) znajduje się dyfuzor (3), do którego w górnej części zamocowana jest w środkowej części, za pomocą zawiasu (5) dźwignia (6). Do pierwszego końca dźwigni (6) od strony ścianki studzienki (1) zamocowany jest pływak (7). Do drugiego końca dźwigni (6), od dołu zamocowany jest korek dyfuzora.
