Mechanizm regulacyjny cylindra nastawnego wytłaczarki jednoślimakowej

Abstract

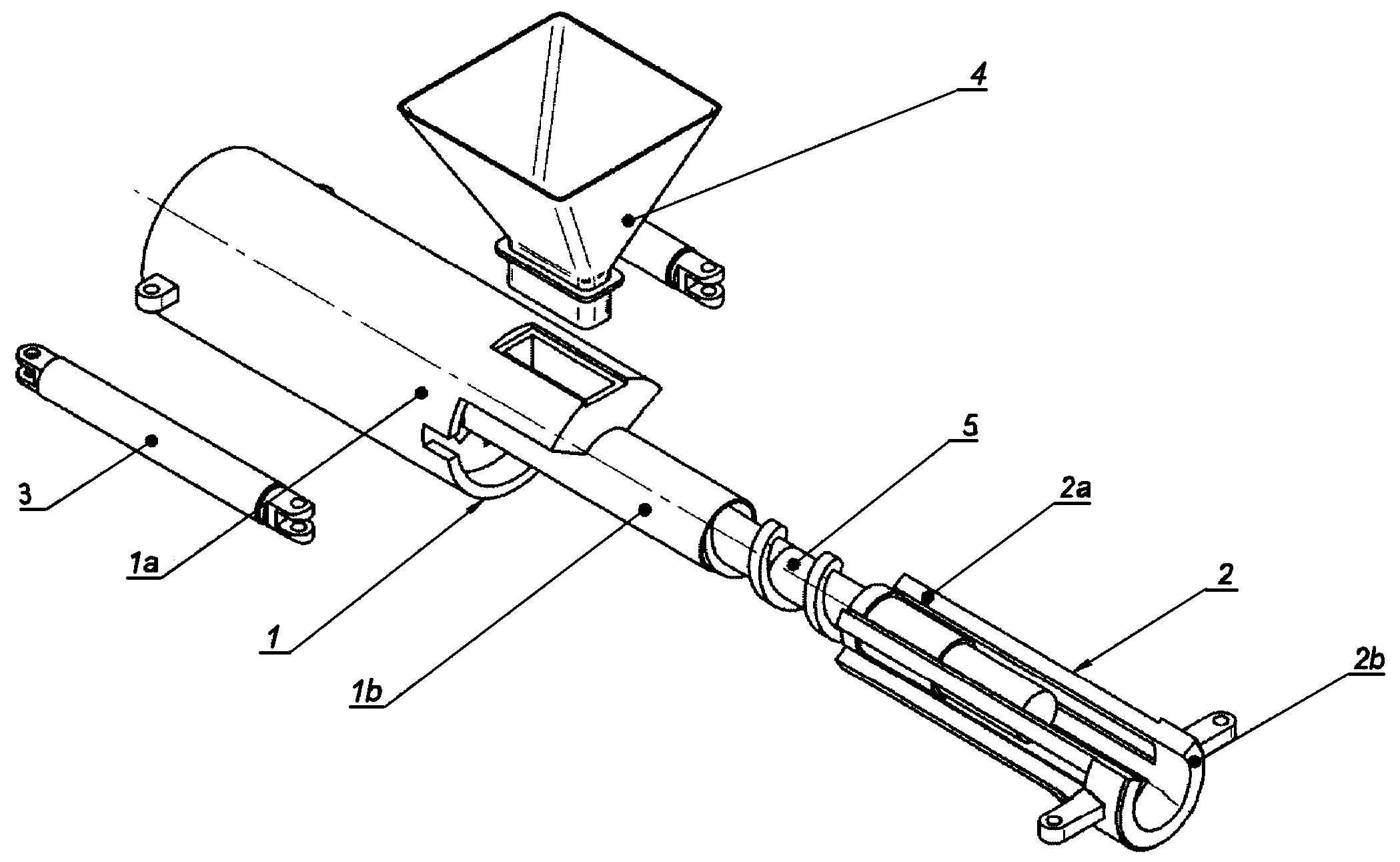

Mechanizm regulacyjny cylindra nastawnego wytłaczarki jednoślimakowej, posiadająca tuleję i trzpień charakteryzuje się tym, że cylinder (1) składa się z tulei głównej (1a), z którą od strony zasypowej połączona jest tuleja pomocnicza (1b), natomiast w wewnętrznej powierzchni tulei głównej (1a) znajdują się rowki wzdłużne rozmieszczone promieniowo. W każdym rowku od strony zasypowej znajdują się trzpienie (2a) zestawu trzpieniowego (2) połączone od strony zasypowej wycinkiem pierścienia (2b). Do wycinka pierścienia (2b) zamocowane są końce siłowników (3), których drugie końce zamocowane są do tulei głównej (1a).
