Aerodynamiczny kolektor wydechowy, zwłaszcza do tłokowych silników lotniczych

Alternative title
Aerodynamic exhaust manifold, especially for piston aircraft engines
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2022
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.443267
Abstract PL

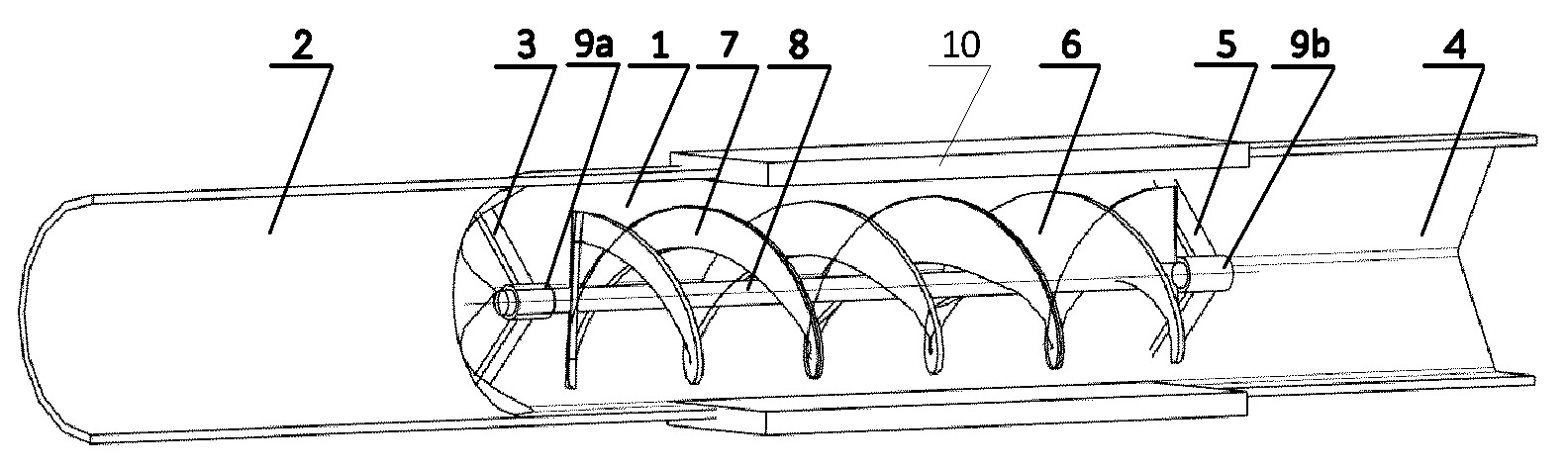

Przedmiotem zgłoszenia jest aerodynamiczny kolektor wydechowy, zwłaszcza do tłokowych silników lotniczych, który charakteryzuje się tym, że w wewnętrznej części profilowanej (1) kolektora wydechowego od strony wlotu gazów spalinowych (2) zamocowana jest podpora czołowa (3), a od strony wylotu gazów spalinowych (4) zamocowana jest podpora tylna (5). Pomiędzy podporą czołową (3), a podporą tylną (5) umieszczony jest co najmniej jeden obrotowy rotor (6). Obrotowy rotor (6) składa się z co najmniej dwóch kierownic gazów (7) o zarysie śrubowym o stałym skoku i zmiennej szerokości geometrycznej zamocowanych na wale (8). Wał (8) łożyskowany jest w łożysku (9a) osadzonym w podporze czołowej (3) i w łożysku (9b) osadzonym w podporze tylnej (5). Kąt osi obrotu wału (8) obrotowego rotora (6) względem osi wzdłużnej kolektora wydechowego wynosi od 0° do 30°.
Date of filing with the Polish Patent Office or with the competent office abroad
2022-12-27
Date of publication in ‘WUP’ or equivalent foreign bulletin
2024-02-26
Exclusive right number
Pat.244748
Statistics
5Views
11Downloads
Czarnigowski, J., & Skiba, K. (2022). Aerodynamiczny kolektor wydechowy, zwłaszcza do tłokowych silników lotniczych. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17484
