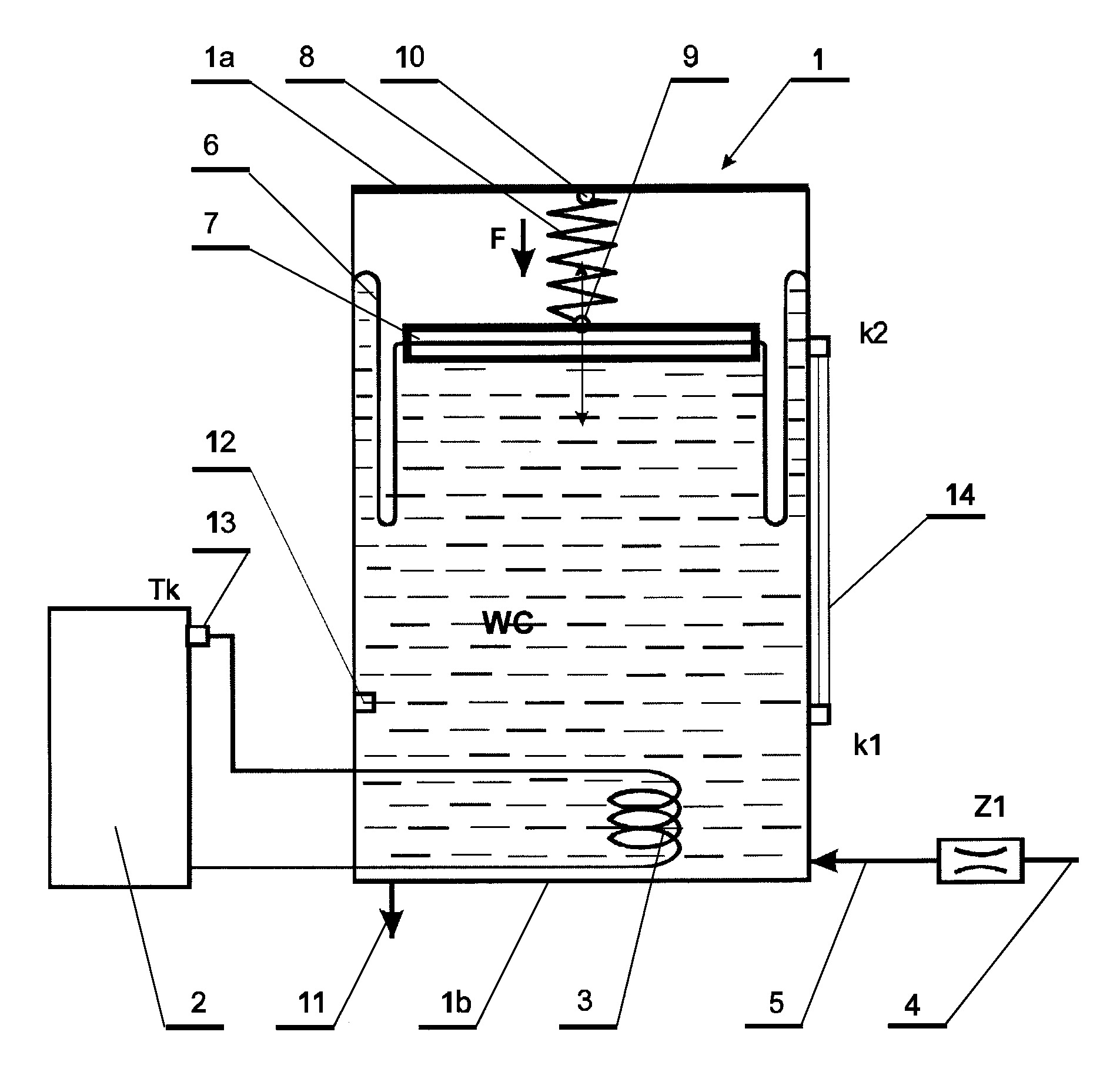

Instalacja do podgrzewania wody użytkowej składa się z panelu solarnego (2), którego wężownica (3) umieszczona jest w zbiorniku (1) na podgrzewaną wodę użytkową. Do zbiornika (1) doprowadzona jest z zewnętrznej instalacji (4) woda poprzez zawór (Z1) i przewód (5) rurowy. W zbiorniku (1) umieszczona jest elastyczna przepona (6), do której trwale przymocowana jest dennica (7). Wymiary dennicy są nieco mniejsze od wymiarów przekroju poprzecznego zbiornika (1). Dennica (7) stale styka się powierzchnią wody w zbiorniku (1) i wykonana jest z materiału izolacyjnego. Na dennicę działa stale siła zewnętrzna wywołana sprężyną (8), która przytwierdzona jest do dennicy poprzez przegub (9), zaś z drugiej strony przymocowana jest poprzez przegub (10) do pokrywy górnej (1a) zbiornika (1). Przemieszczanie dennicy (7) w kierunku górnym lub dolnym powodowane jest poborem wody przez instalację (11) domową przy jednoczesnym dopływie wody z instalacji wodociągowej (4) poprzez zawór (Z1) nastawny.
Additional information
Application date
2012-03-15
WUP publication date
2015-06-30
Exclusive right number
Pat.219636
Płaska, S., & Płaska, W. (2012). Instalacja do podgrzewania wody użytkowej z panelem solarnym. https://hdl.handle.net/20.500.14629/16819
