Czujnik

Pytka, Jarosław

Czujnik

Alternative title

Sensor

Type

Patent

Subtype

Invention

Authors/Creators

Pytka, Jarosław

Publisher

Urząd Patentowy Rzeczypospolitej Polskiej

Date

2018

Weblink

https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.424970

Abstract PL

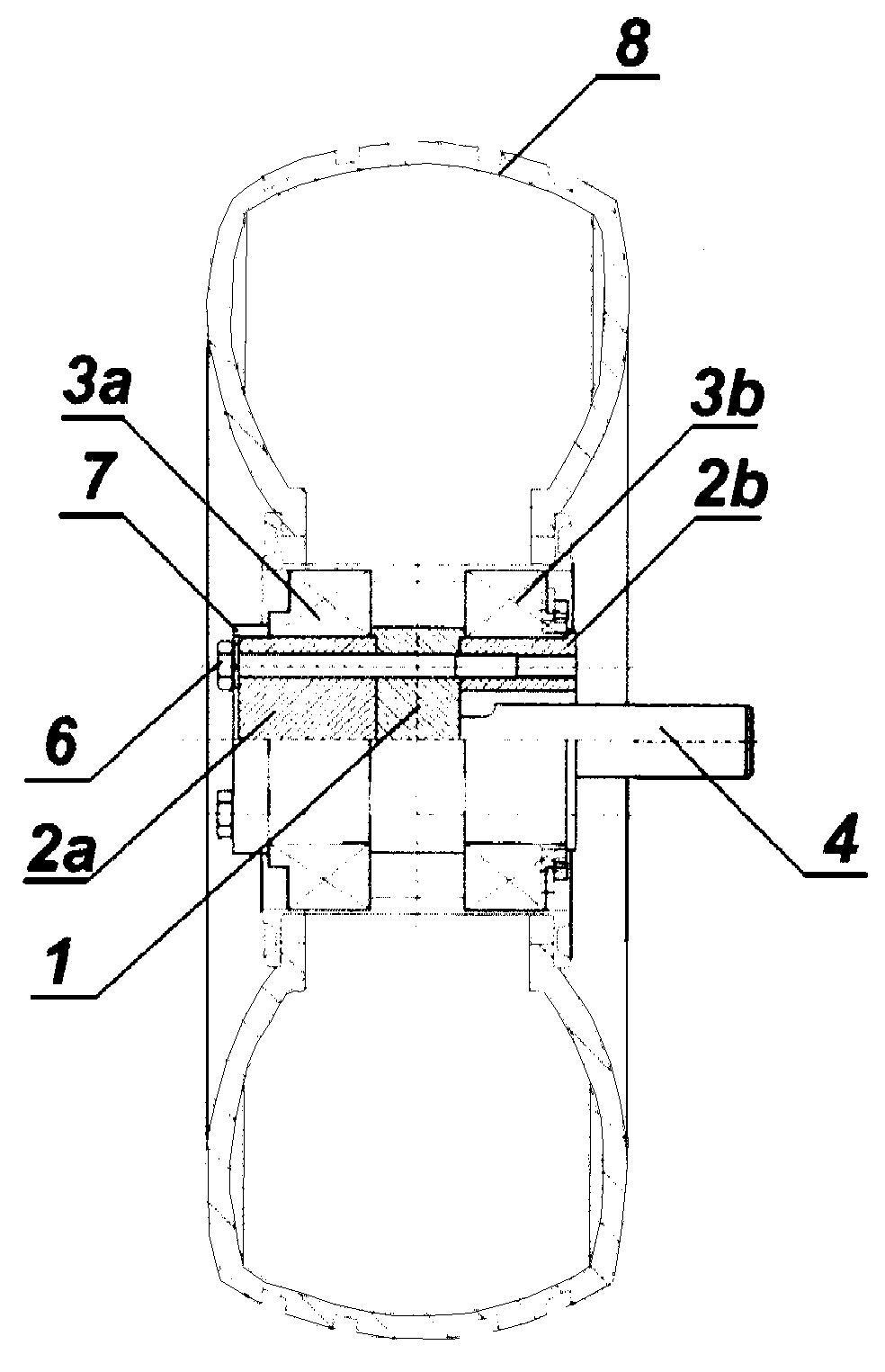

Czujnik do pomiaru sił występujących w osi koła jezdnego, zwłaszcza koła jezdnego podwozia samolotu, składa się z elementu sprężystego (1) z wystającym czopem (4), który połączony jest z podporą przednią (2a) łożyska przedniego (3a) i podporą tylną (2b) łożyska tylnego (3b), zaś podpora przednia (2a) i podpora tylna (2b) połączone są ze sobą śrubami (6), natomiast łożysko przednie (3a) posiada blokadę (7) od strony czoła czujnika, przy czym na elemencie sprężystym (1) zamocowane są tensometr górny siły pionowej, tensometr dolny siły pionowej, tensometr prawy siły poziomej, tensometr lewy siły poziomej, tensometr prawy momentu wokół osi pionowej, tensometr lewy momentu wokół osi pionowej, tensometr górny momentu wokół osi poziomej i tensometr dolny momentu wokół osi poziomej, zaś na łożysku przednim (3a) i łożysku tylnym (3b) zamocowane jest koło z oponą (8).

Date of filing with the Polish Patent Office or with the competent office abroad

2018-03-20

Date of publication in ‘WUP’ or equivalent foreign bulletin

2020-11-16

Exclusive right number

Pat.235968
