Sposób i narzędzia do wywijania kołnierza z jednoczesnym prasowaniem obwiedniowym

Abstract

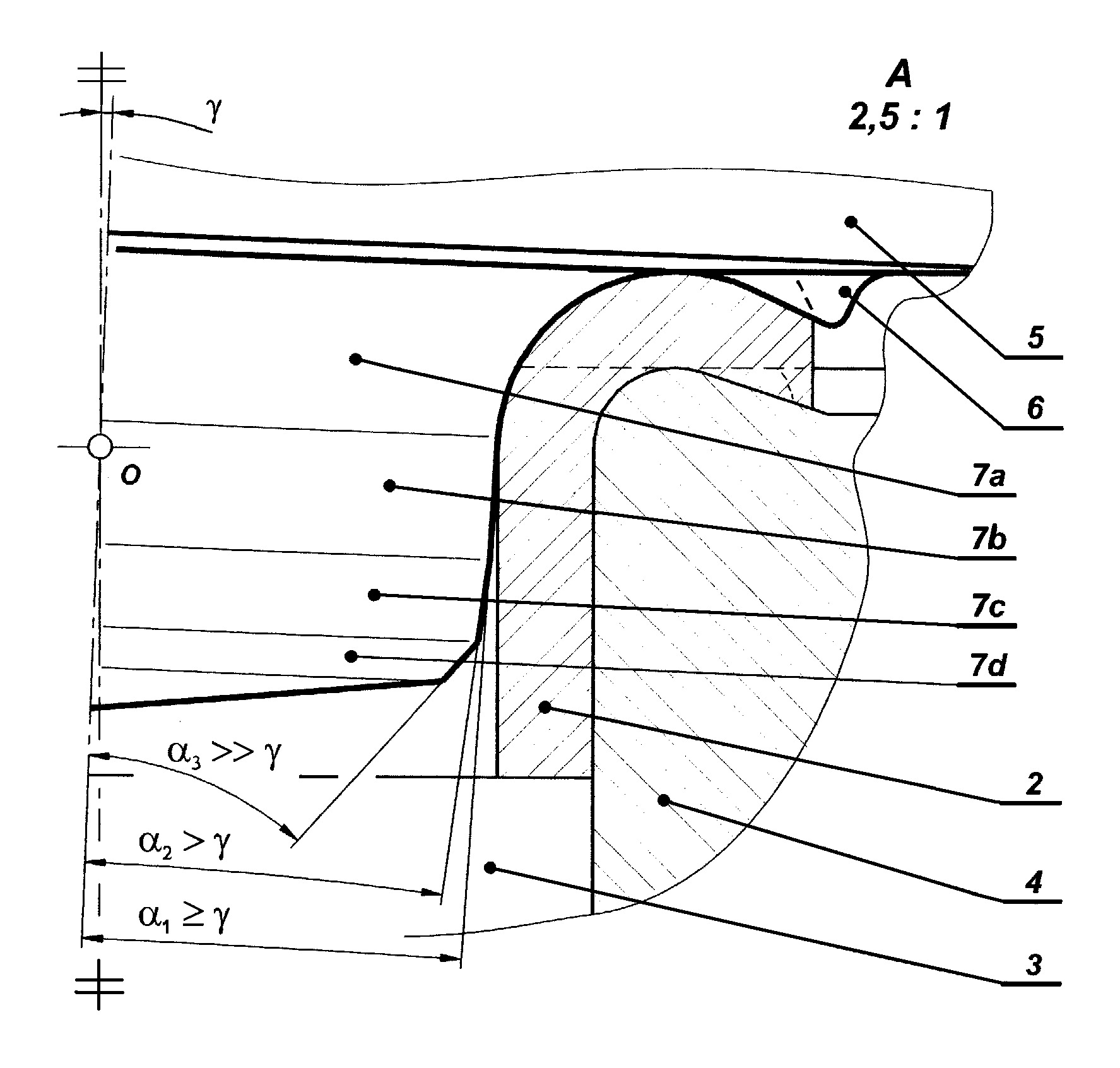

Sposób wywijania kołnierza z jednoczesnym prasowaniem obwiedniowym charakteryzuje się tym, że wsad w kształcie cylindrycznym drążonym umieszcza się w matrycy (4) dolnej, wyposażonej w wypychacz (3), po czym stempel (5) z trzpieniem (7) wykonuje ruch (ω) kulisty obwiedniowy, a matryca (4) dolna z wypychaczem (3) dosuwa wsad do stempla (5) z trzpieniem (7), po czym następuje plastyczne wywijanie kołnierza wypraski (2) z jednoczesnym prasowaniem obwiedniowym tej wypraski (2). Przedmiotem wynalazku jest również narzędzie do wywijania kołnierza z jednoczesnym prasowaniem obwiedniowym, zwłaszcza wyrobów cylindrycznych, składające się ze stempla, matrycy i wypychacza, gdzie stempel (5) posiada trzpień (7), który składa się ze stożka (7a) wywijającego, stożka (7b) kalibrującego, stożka (7c) pomocniczego oraz stożka (7d) pilotującego, przy czym stempel (5) i/lub matryca (4) dolna posiada dowolny wykrój (6) kształtujący. Trzpień (7) składa się z dwóch, trzech lub czterech stożków o tworzącej prostej lub łukowej. Kąty (α1, α2, α3) tworzących stożka (7b) kalibrującego, stożka (7c) pomocniczego i stożka (7d) pilotującego są funkcją kąta (γ) wahania stempla (5) i spełniają warunki takie, że: α1 ≥ γ, α2 > γ, α3 >> γ. Środek (O) ruchu (ω) kulistego obwiedniowego stempla (5) znajduje się na osi tego stempla (5) w strefie stożka (7a) wywijającego lub stożka (7b) kalibrującego.
