Przyczepa do samozaładunku bel

Alternative title
A trailer for automatic loading of bales and hydraulic system for loading of bales
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2016
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.417912
Abstract PL

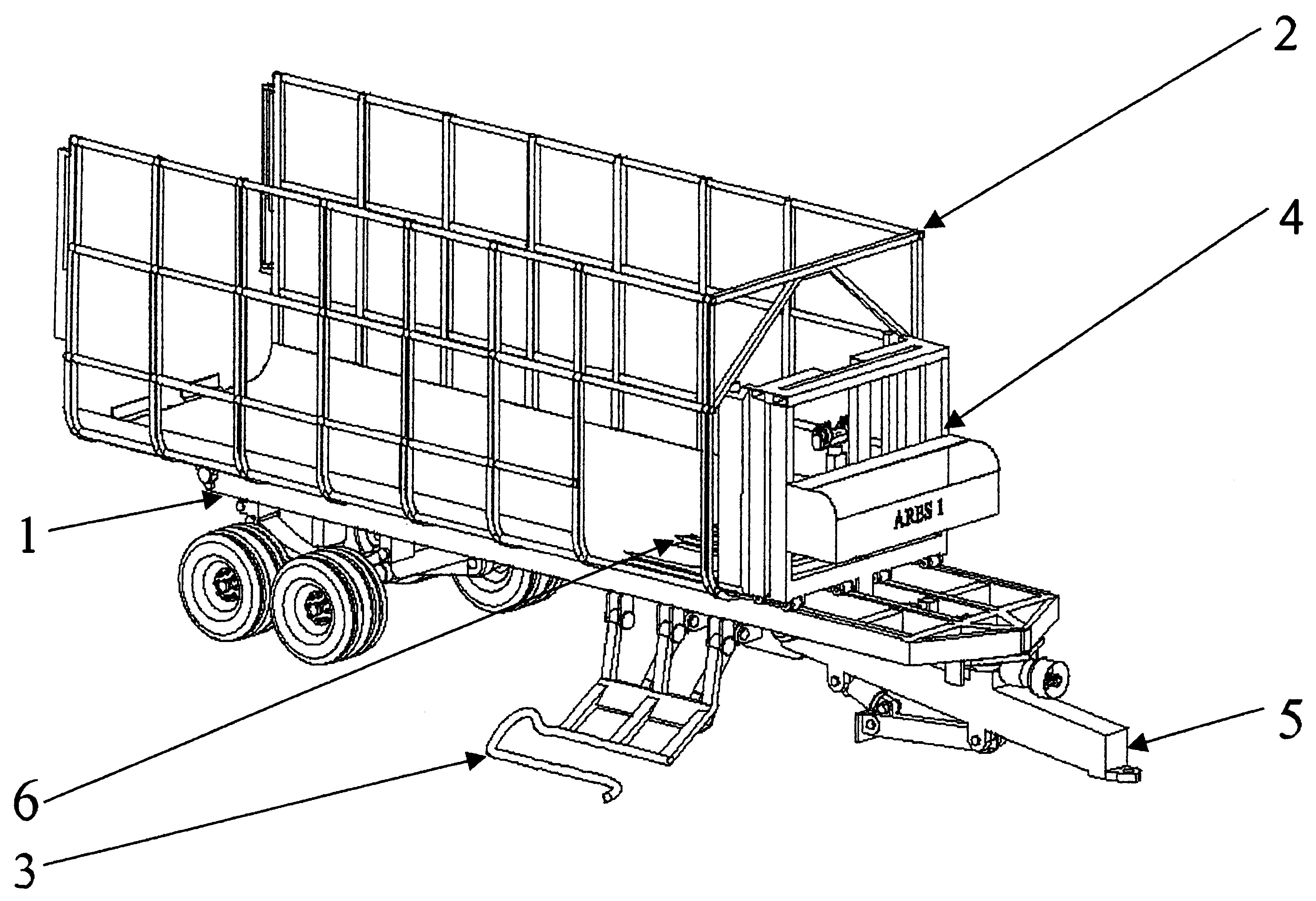

Zgłoszenie dotyczy platformy do załadunku bel, oraz układu hydraulicznego do załadunku bel. Przyczepa składa się z podwozia (1), w które wmontowana jest platforma ładunkowa (2) za pomocą sworzni platformy ładunkowej oraz siłownika platformy ładunkowej natomiast do podwozia (1) zamontowany jest w jego bocznej części za pomocą sworzni mocujących chwytak bel i siłowników chwytaka bel chwytak bel (3) zaś do górnej części podwozia (1) zamocowane jest urządzenie przesuwacza bel (4), które składa się z ramy głównej, której boczne części są prowadnicami podnośnika bel, w których zamocowany jest podnośnik bel (6) składający się z czterech zębów podnośnika bel wmontowanych w cztery tuleje podnośnika bel, natomiast podnośnik bel (6) jest połączony za pomocą łańcucha przesuwacza bel do urządzenia przesuwacza bel (4) poprzez dwie rolki łańcucha wmontowanych w segment bloczka wraz z siłownikiem zamocowanych na urządzeniu przesuwacza bel (4), który w części dolnej ma wmontowane tłoczysko siłownika dwutłokowego dwustronnego działania.
Date of filing with the Polish Patent Office or with the competent office abroad
2016-07-11
Date of publication in ‘WUP’ or equivalent foreign bulletin
2019-05-31
Exclusive right number
Pat.232237
Dębski, H., & Sulowski, A. (2016). Przyczepa do samozaładunku bel. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17580
