Silnik parowy turborotacyjny do generatora elektrycznego elektrowni

Abstract

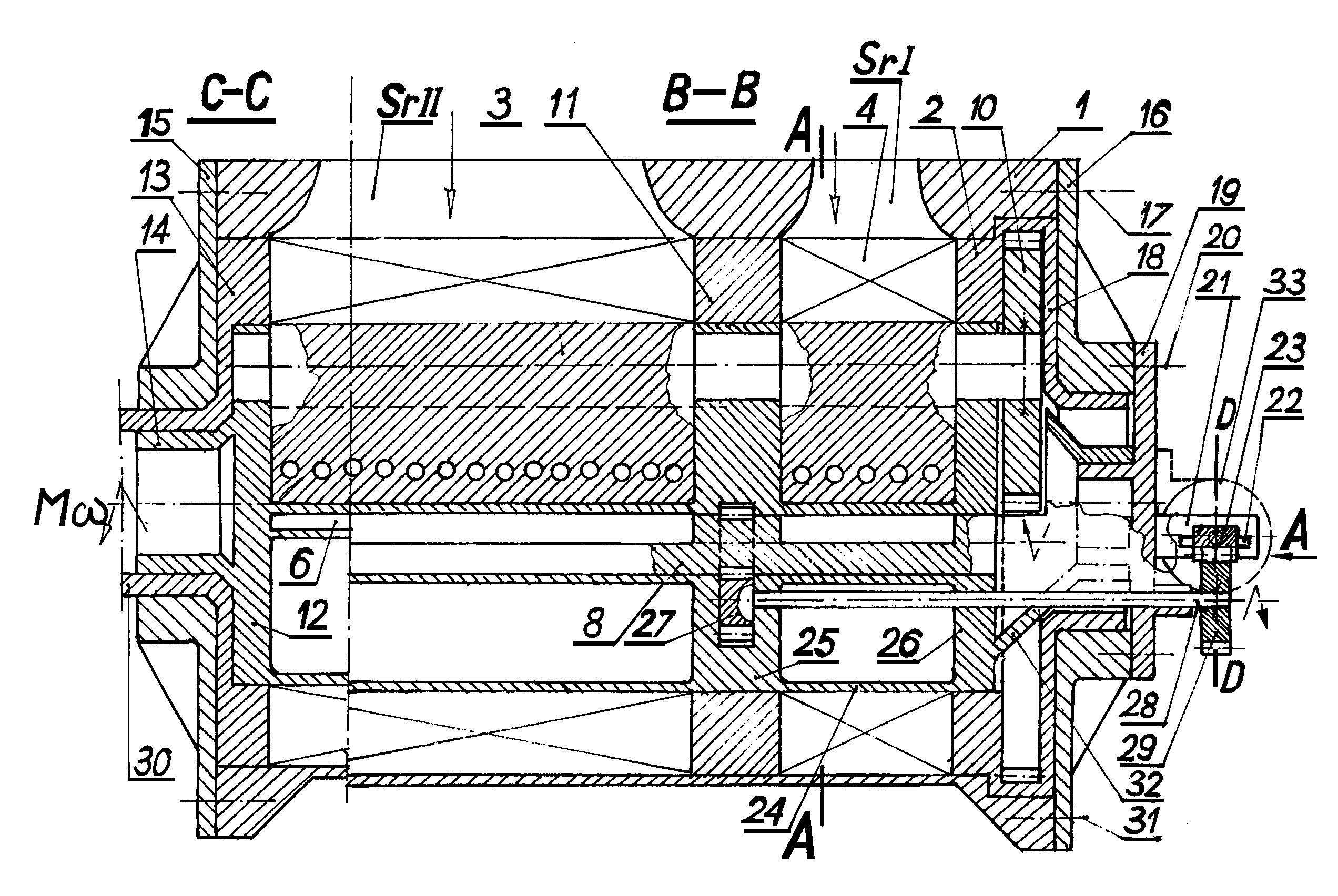

Silnik parowy turborotacyjny do generatora elektrycznego elektrowni charakteryzuje się tym, że główna część mocy pochodzi z zespołu rotacyjnego dwustopniowego przepływu ciągłego, wyporowego. Po stronie strefy rozprężania pary w obu stopniach (SrI i SrII) w cylindrze (24) wewnętrznym wykonany jest układ czterech równoległych kanałów połączonych ze strefą wydechu rozprężonej pary w obu stopniach kanałem (6) łukowym wykonanym w korpusie wewnętrznym zespołu pod wirnikiem (3) wrębowym. W korpusie wewnętrznym obu stopni przy układzie kanałów wykonany jest cylindryczny otwór, w którym umieszczone jest wrzeciono (8) regulacyjne obrotowe, ścięte płaszczyznami średnicowymi na długości odpowiadającej długości komór międzyłopatkowych i płaszczyznami prostopadłymi do osi wrzeciona (8) regulacyjnego, które łączy strefę rozprężania ze strefą wydechu poprzez kanał (6).
