Mechanizm regulacyjny cylindra uplastyczniającego wytłaczarki

Abstract

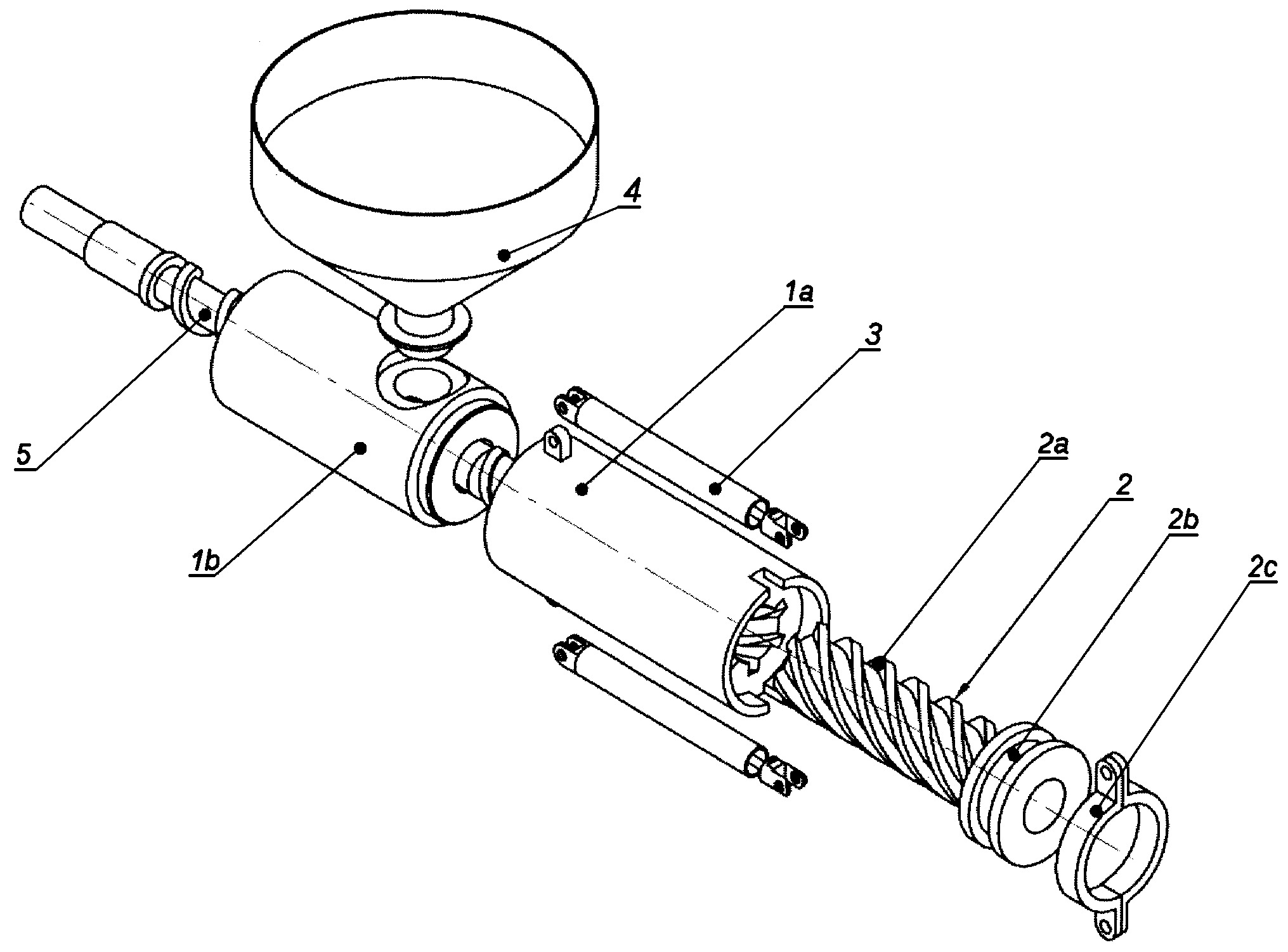

Mechanizm regulacyjny cylindra uplastyczniającego wytłaczarki posiadający cylinder ze śrubowymi rowkami na wewnętrznej powierzchni, trzpienie i ślimak charakteryzuje się tym, że cylinder składa się z tulei głównej (1a), z którą od strony zasypu połączona jest tuleja pomocnicza (1b), natomiast w wewnętrznej powierzchni tulei głównej (1a) znajdują się śrubowe rowki rozmieszczone symetrycznie na obwodzie. W każdym rowku śrubowym od strony wylotowej znajdują się trzpienie (2a) o zarysie linii spiralnej zestawu trzpieniowego (2) połączone od strony wylotowej pierścieniem (2b) osadzonym obrotowo do końców siłowników (3), których drugie końce zamocowane są do zewnętrznej powierzchni tulei głównej (1a).
