Urządzenie do oczyszczania powietrza w grzejnikach, klimatyzatorach i klimakonwektorach kanałowych

Abstract

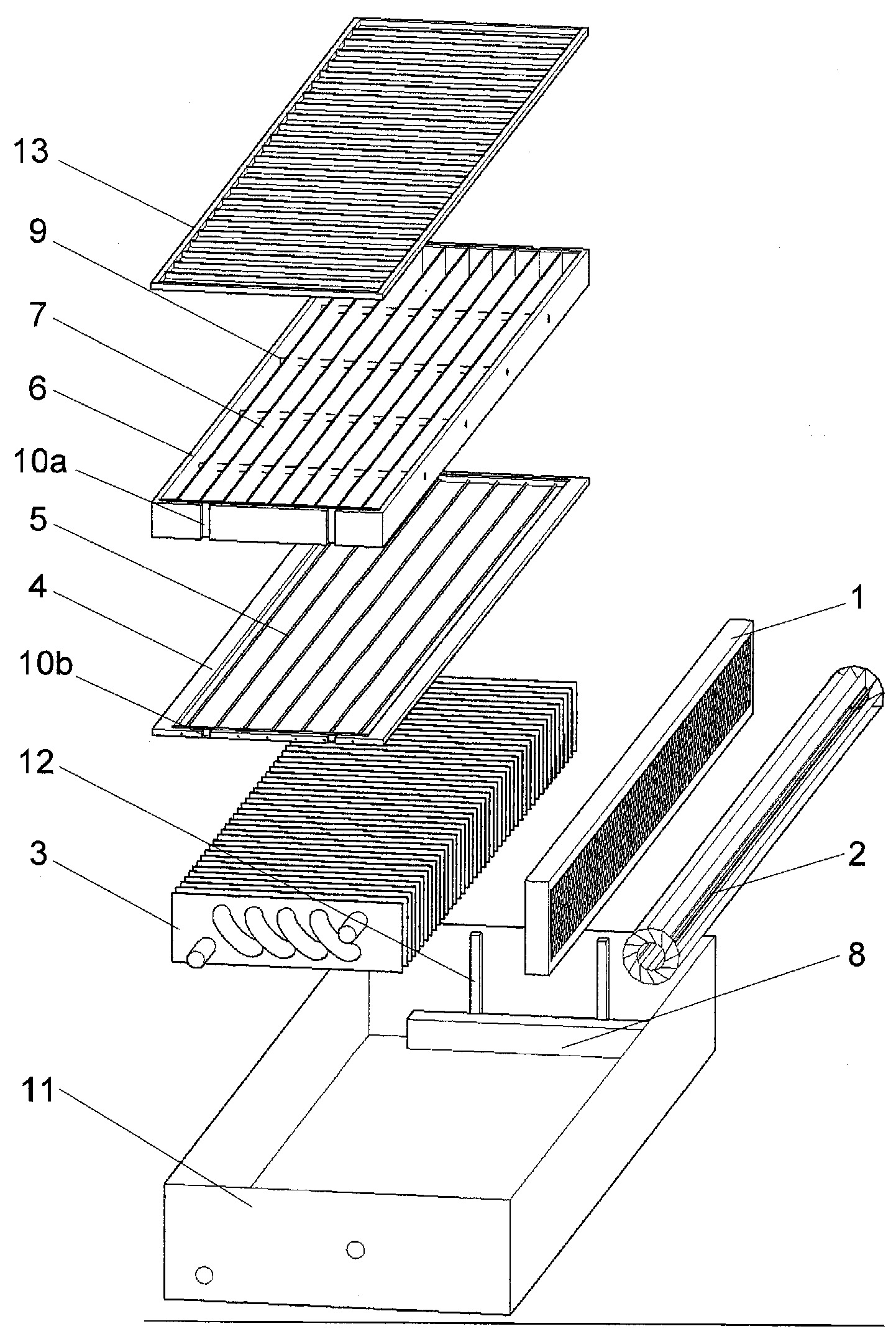

Urządzenie do oczyszczania powietrza w grzejnikach, klimatyzatorach i klimakonwektorach kanałowych posiada górną ramę (6) z zamontowanymi wewnątrz elektrodami osadczymi (7), do której zamocowana jest dolna rama (4) z zamontowanymi wewnątrz elektrodami jonizującymi (5), zaś dolna rama (4) zainstalowana jest nad górną powierzchnią wymiennika ciepła (3), do którego bocznej powierzchni zamocowany jest filtr wstępnego oczyszczania powietrza (1). Do jednego z boków górnej ramy (6) zamocowane są styki elektryczne elektrod osadczych (10a), a do jednego z boków dolnej ramy (4) zamocowane są styki elektryczne elektrod jonizujących (10b). Elektrody osadcze (7) zamontowane w górnej ramie (6), oddzielone są od siebie elementami dystansowymi (9). Elektrody osadcze (7) połączone są z układem przetwornikowym napięcia zasilającego (8) poprzez styki elektryczne elektrod osadczych (10a), zaś elektrody jonizujące (5) połączone są z układem przetwornikowym napięcia zasilającego (8) poprzez styki elektryczne elektrod jonizujących (10b).
