  5. Sposób walcowania prętów z główek złomowanych szyn kolejowych

Publication details

Alternative title
Method for rolling of bars from scraped railway rail heads
Type
Patent
Subtype
Invention
Authors / Creators
Pater, Zbigniew

Tomczak, Janusz

Bulzak, Tomasz
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2017
Link to source
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.423389

Abstracts and keywords

Abstract (PL)

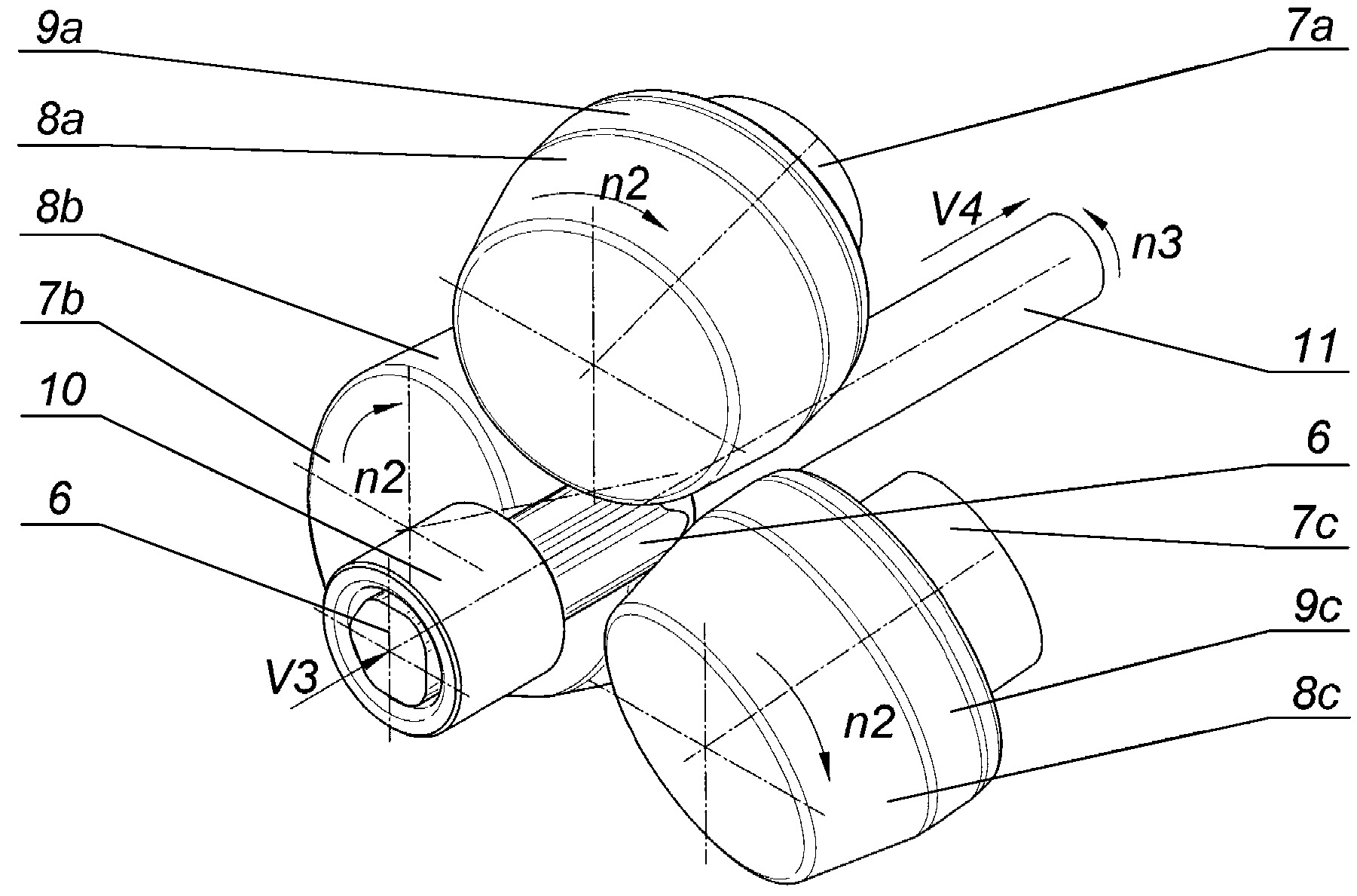

Sposób walcowania prętów z główek złomowanych szyn kolejowych polega na tym, że półfabrykat w kształcie odcinka główki odciętej od złomowanej szyny kolejowej nagrzewa się powyżej temperatury rekrystalizacji, następnie wprowadza się półfabrykat pomiędzy dwa walce, po czym wprawia się dwa walce w przeciwbieżny ruch obrotowy z jednakową prędkością i zgniata się półfabrykat w kształcie odcinka główki złomowanej szyny kolejowej w wykroju sześciokątnym, utworzonym przez bruzdy, znajdujące się na powierzchniach walców, jednocześnie wprawia się półfabrykat w ruch postępowy ze stałą prędkością i przemieszcza się półfabrykat w kierunku zgodnym z prędkością obwodową walców i kształtuje się z półfabrykatu w kształcie odcinka główki odciętej od złomowanej szyny kolejowej półwyrób (6) w kształcie pręta o przekroju zbliżonym do sześciokątnego, następnie po przewalcowaniu półfabrykatu między walcami przemieszcza się półwyrób (6) do tulei prowadzącej (10) i wprowadza się półwyrób (6) pomiędzy trzy walce stożkowe (7a), (7b) oraz (7c), następnie wprawia się trzy walce stożkowe (7a), (7b) oraz (7c) w ruch obrotowy w tym samym kierunku i z jednakową prędkością (n2), po czym oddziałuje się na półwyrób (6) stożkowymi powierzchniami (8a), (8b) oraz (8c) walców stożkowych (7a), (7b) oraz (7c) i wprawia się półwyrób (6) w ruch obrotowy ze stałą prędkością (n3) w kierunku przeciwnym do ruchu obrotowego walców stożkowych (7a), (7b) oraz (7c).

Additional information

Application date
2017-11-08
WUP publication date
2022-08-29
Exclusive right number
Pat.241252
Pater, Z., Tomczak, J., & Bulzak, T. (2017). Sposób walcowania prętów z główek złomowanych szyn kolejowych. https://hdl.handle.net/20.500.14629/18012
