Sprężarka dynamiczna
Alternative title
Dynamic compressor
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
1996
Abstract PL

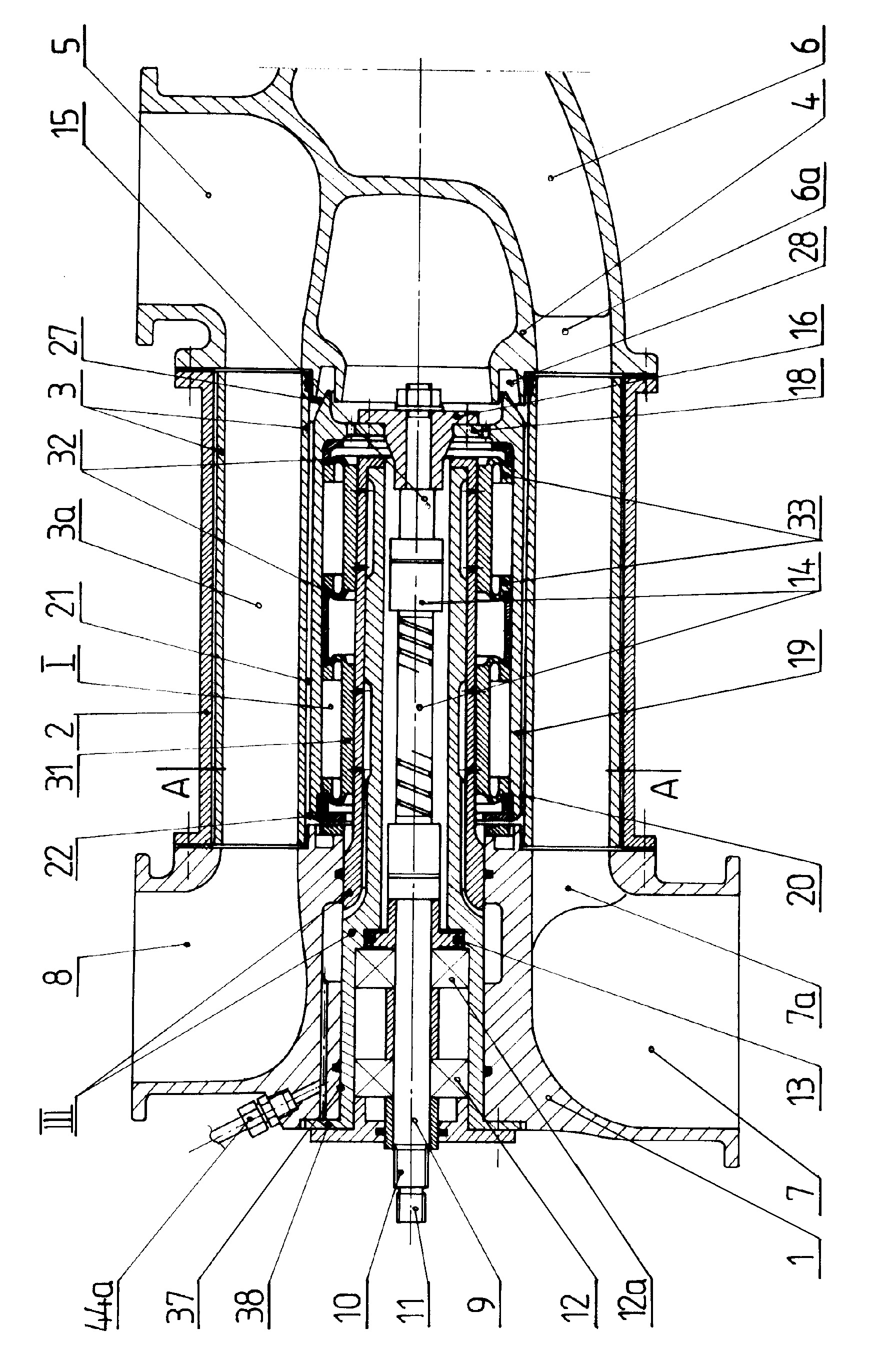

Sprężarka dynamiczna typu Comprex składa się z części (1) powietrznej, części (4) spalinowej oraz części (2) łączącej i wirnika (3). Wałek (9) sprężarki osadzony jest w łożyskach (12, 12a) tocznych, połączony jest wałkiem (14) giętkim i tarczami (16, 18) z tuleją (19) wraz z osadzonym na niej wirnikiem (3). Tuleja (19) wraz z wirnikiem (3) ułożyskowane są poprzecznie w zespołach łożyskowych. Każdy z zespołów składa się z tulei (31), połączonej cienkościennymi półtorusami (32) z pierścieniami (33) kołowymi. Zespoły łożyskowe otaczają zespół (III) wału drążonego, składającego się z dwóch tulei, osadzonego w otworze (37) w części (1) powietrznej. Do zespołów łożyskowych dopływa sprężone powietrze, przedostające się do szczelin smarnych układem kanałów i otworków, wykonanych w zespole (III) wału drążonego. Do kanałów (21), pomiędzy żebrami (20), dopływa przez układ kanałów i otworków w części (1) powietrznej powietrze, służące do chłodzenia płaszcza tulei (19) i zespołów łożyskowych. Powietrze ze szczelin smarnych i powietrze chłodzące odprowadzane jest do otoczenia.
Date of filing with the Polish Patent Office or with the competent office abroad
1996-01-12
Date of publication in ‘WUP’ or equivalent foreign bulletin
2000-05-31
Exclusive right number
Pat.178636
Statistics
1Views Fijałkowski, S., & Nakonieczny, K. (1996). Sprężarka dynamiczna. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17461
