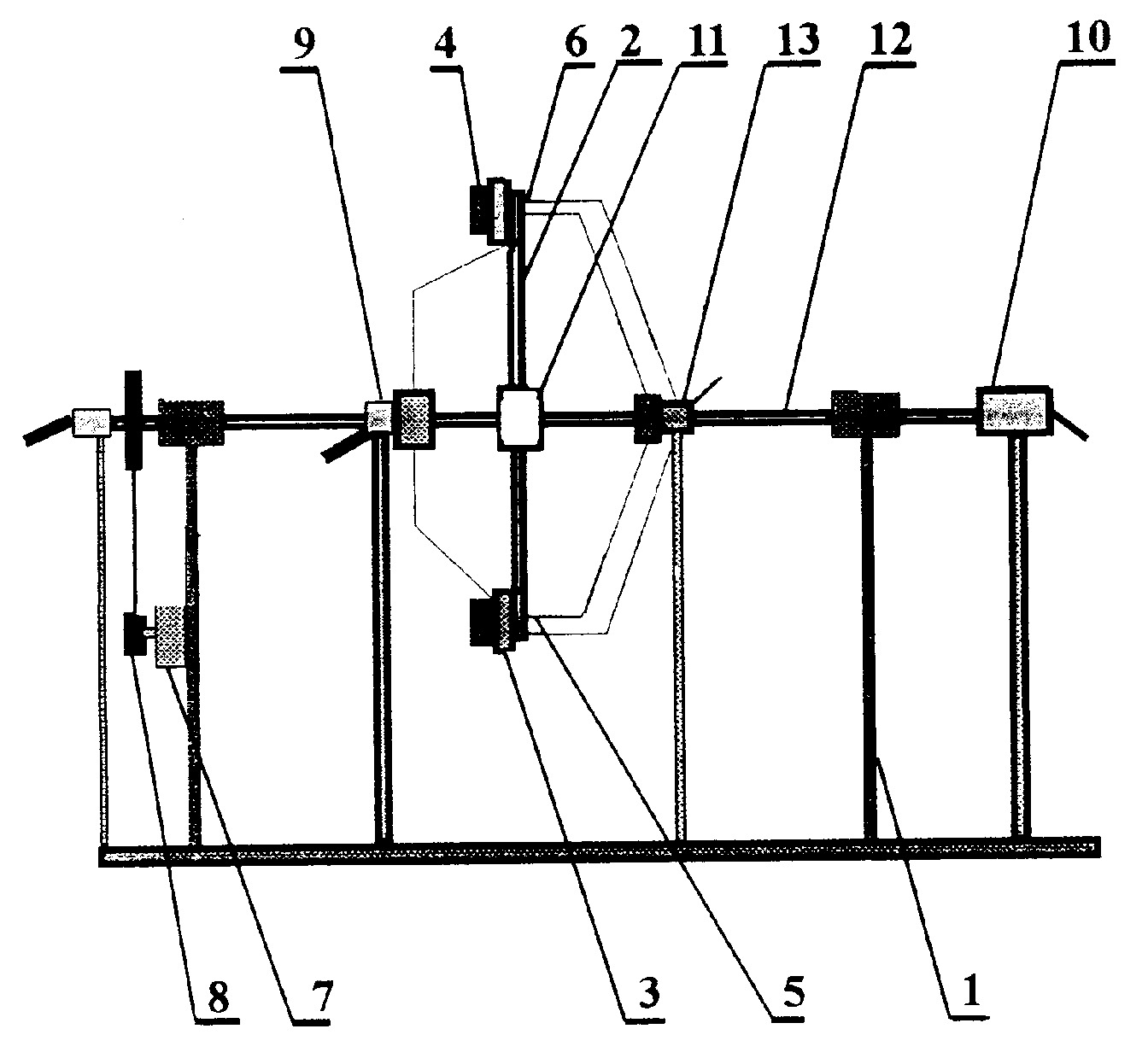

Urządzenie do badania zmęczenia cieplnego powłok, zwłaszcza powłok ceramicznych, ma na poziomej, rurowej osi (12), ułożyskowanej na dwu wspornikach (1), zamocowany wieniec (2) z równo rozmieszczonymi na obwodzie uchwytami (3), chłodzonymi wodą, próbek (4) z gniazdami na termopary (5) i z dyszami (6), doprowadzającymi sprężone powietrze do strony przeciwnej do powołki próbki (4) badanej. Oś (12) rurowa połączona jest poprzez przekładnię (8) z silnikiem (7) elektrycznym, skokowym na jednym ze wsporników (1), a naprzeciw jednego zespołu, uchwyt (3) - próbka (4), po stronie powłoki badanej zamocowany jest płonący palnik gazowy z płomieniem skierowanym na środek powierzchni badanej warstwy na próbce (4), przy czym blisko powierzchni, uprzednio nagrzanej palnikiem, próbki (4) umieszczona jest dysza chłodząca ze sprężonym powietrzem, skierowana na środek powierzchni badanej warstwy kolejnej próbki. Przewody wodne dochodzą do jednej strony rurowej osi (12) i poprzez rozdzielacz (11) i rurowe ramiona wieńca (2) do uchwytów (3) i od uchwytów (3) poprzez kolektor (9) na zewnątrz, zaś z drugiej strony osi (12) wyprowadzone są przewody, łączące termopary (5) ze szczotkowym zbieraczem (10) prądu.
Additional information
Application date
2000-08-10
WUP publication date
2007-10-31
Exclusive right number
Pat.195821
Hejwowski, T., & Weroński, A. (2000). Urządzenie do badania zmęczenia cieplnego powłok. https://hdl.handle.net/20.500.14629/17037
