Sposób i urządzenie do cięcia wzdłużnego szyn

Abstract

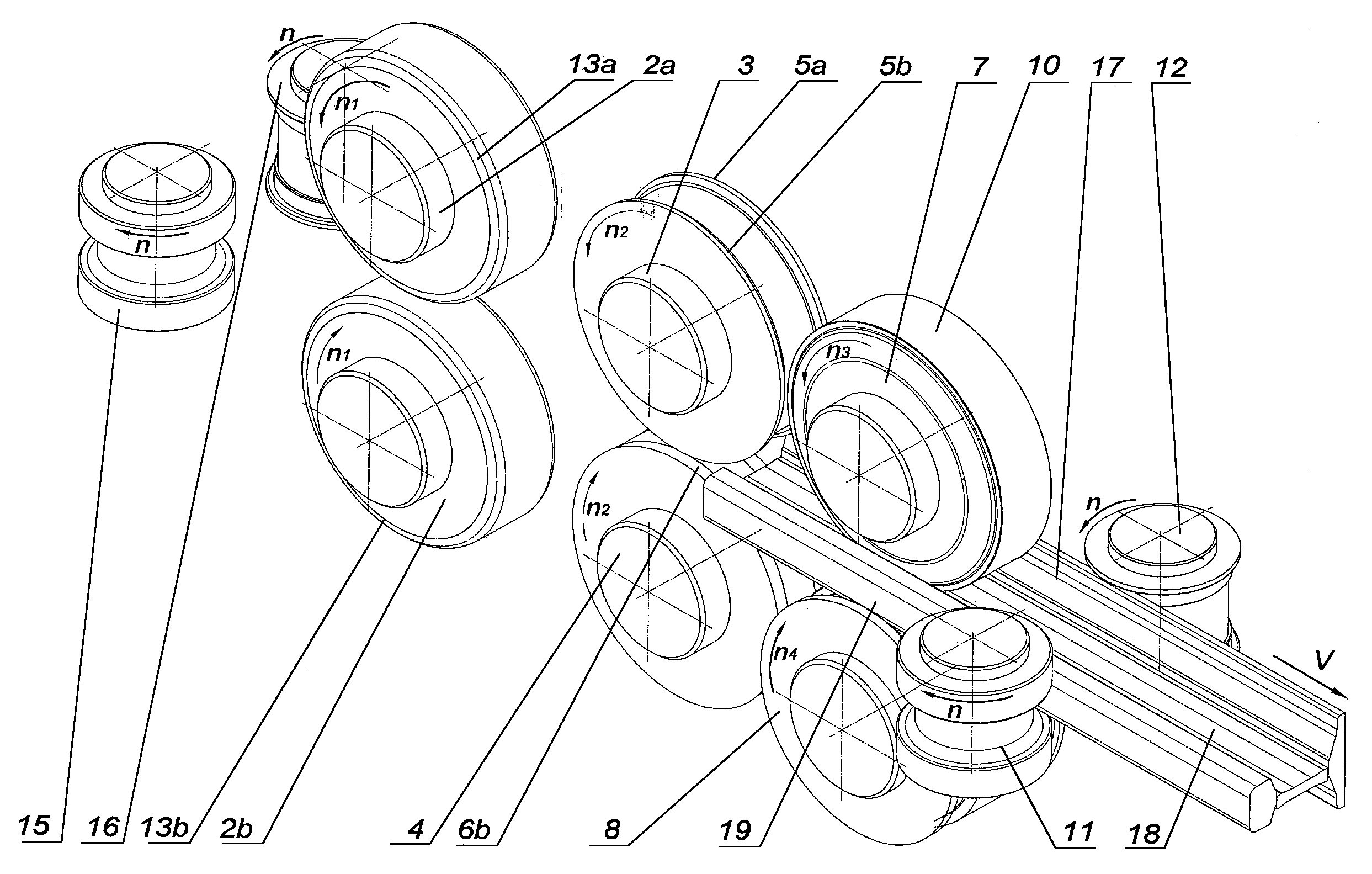

Sposób cięcia wzdłużnego szyn, zwłaszcza szyn złomowanych, charakteryzuje się tym, że szynę złomowaną wprowadza się między dwa jednakowe walce (2a, 2b) podające oraz między pionową rolkę (15) prowadzącą, znajdującą się od strony główki (19) szyny i pionową rolkę (16) prowadzącą, znajdującą się od strony stopy (17) szyny, następnie wprawia się dwa walce (2a, 2b) podające w przeciwbieżny ruch obrotowy z jednakową prędkością (n1) i jednocześnie wprawia się tnący walec (3) górny oraz tnący walec (4) dolny w przeciwbieżny ruch obrotowy z jednakowymi prędkościami (n2), następnie wprawia się w ruch obrotowy rozdzielający walec (7) górny ze stałą prędkością (n3) w kierunku zgodnym do kierunku obrotów tnącego walca (3) górnego oraz wprawia się w ruch obrotowy podporowy walec (8) dolny ze stałą prędkością (n4) w kierunku zgodnym do kierunku obrotów tnącego walca (4) dolnego, po czym wprowadza się szynę złomowaną stożkowymi powierzchniami, umieszczonymi na walcach (2a, 2b) podających, do przestrzeni roboczej narzędzi i wprawia się szynę złomowaną w ruch postępowy ze stałą prędkością (V), następnie zagłębia się noże (5a, 5b) krążkowe, znajdujące się na tnącym walcu (3) górnym oraz powierzchnie robocze, znajdujące się na tnącym walcu (4) dolnym, w środnik (18) szyny złomowanej. Przedmiotem wynalazku jest również urządzenie do realizacji sposobu.
