Zawór zwrotny do okresowej zmiany kierunku przepływu cieczy lub gazów

Abstract

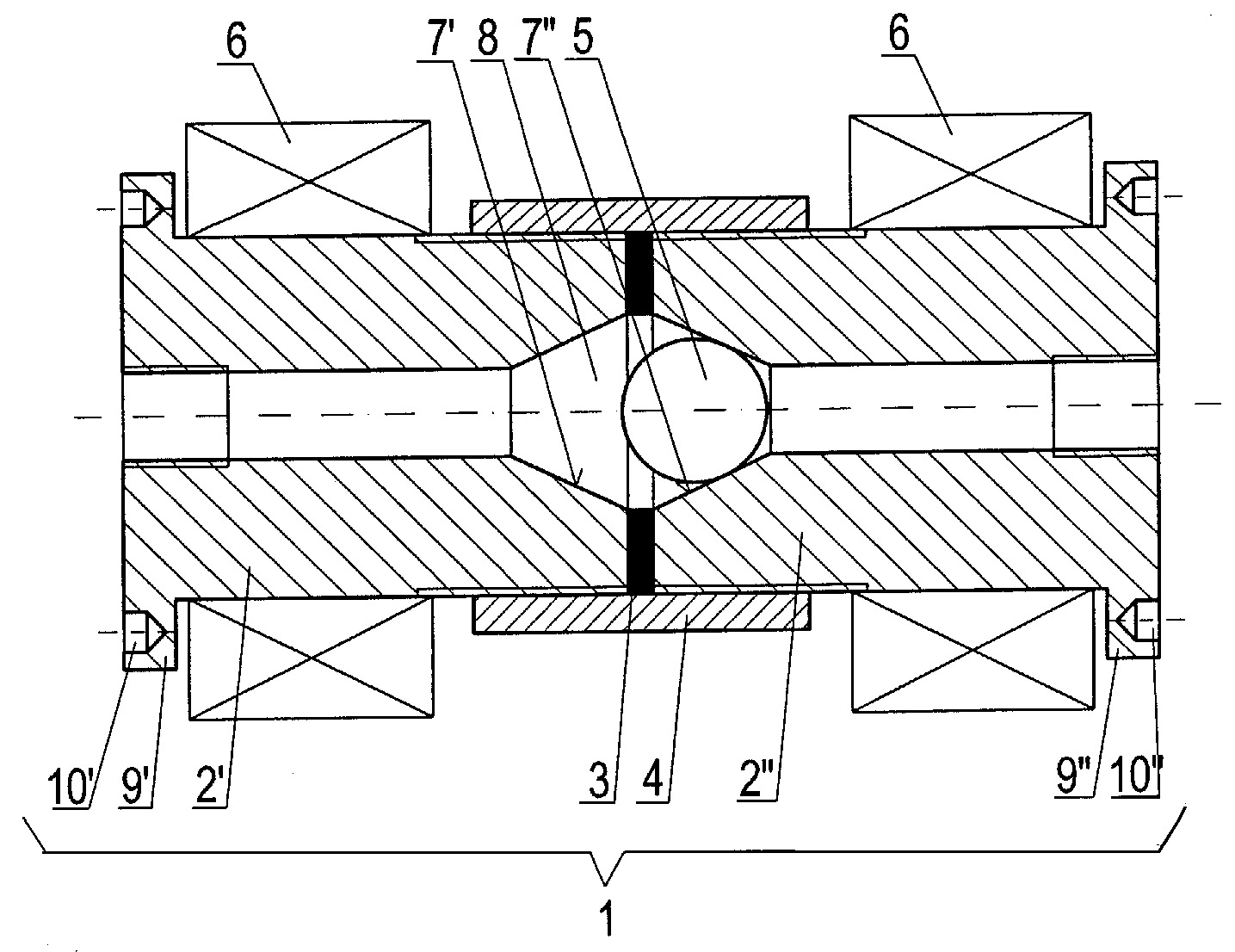

Zawór zwrotny do okresowej zmiany kierunku przepływu cieczy lub gazów wykonany jako korpus z otworami do podłączenia instalacji aparatury laboratoryjnej, w którego wnętrzu jest komora z umieszczoną w niej ferromagnetyczną kulką, a na zewnętrznych powierzchniach korpusu, po obu stronach komory, umieszczone są cewki indukcyjne, charakteryzuje się tym, że korpus zaworu składa się z dwóch elementów (2' i 2"), podkładki dystansowo - uszczelniającej (3) i tulejowej złączki (4) z gwintem wewnętrznym, przy czym jeden z końców każdego z tych elementów (2' i 2") jest nagwintowany i wkręcony do złączki (4). Otwory w obu skierowanych ku sobie elementach (2' i 2") są rozwiercone powierzchniami stożkowymi (7' i 7")) i w zmontowanym zaworze (1) tworzą komorę (8), a wyloty otworów z jednej i drugiej strony korpusu (1) są nagwintowane. Elementy (2' i 2") korpusu posiadają kołnierze (9' i 9"). W kołnierzach (9' i 9") są otwory (10' i 10").
