Sposób walcowania kuźniczego
Alternative title
Method for forge rolling
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2017
Abstract PL

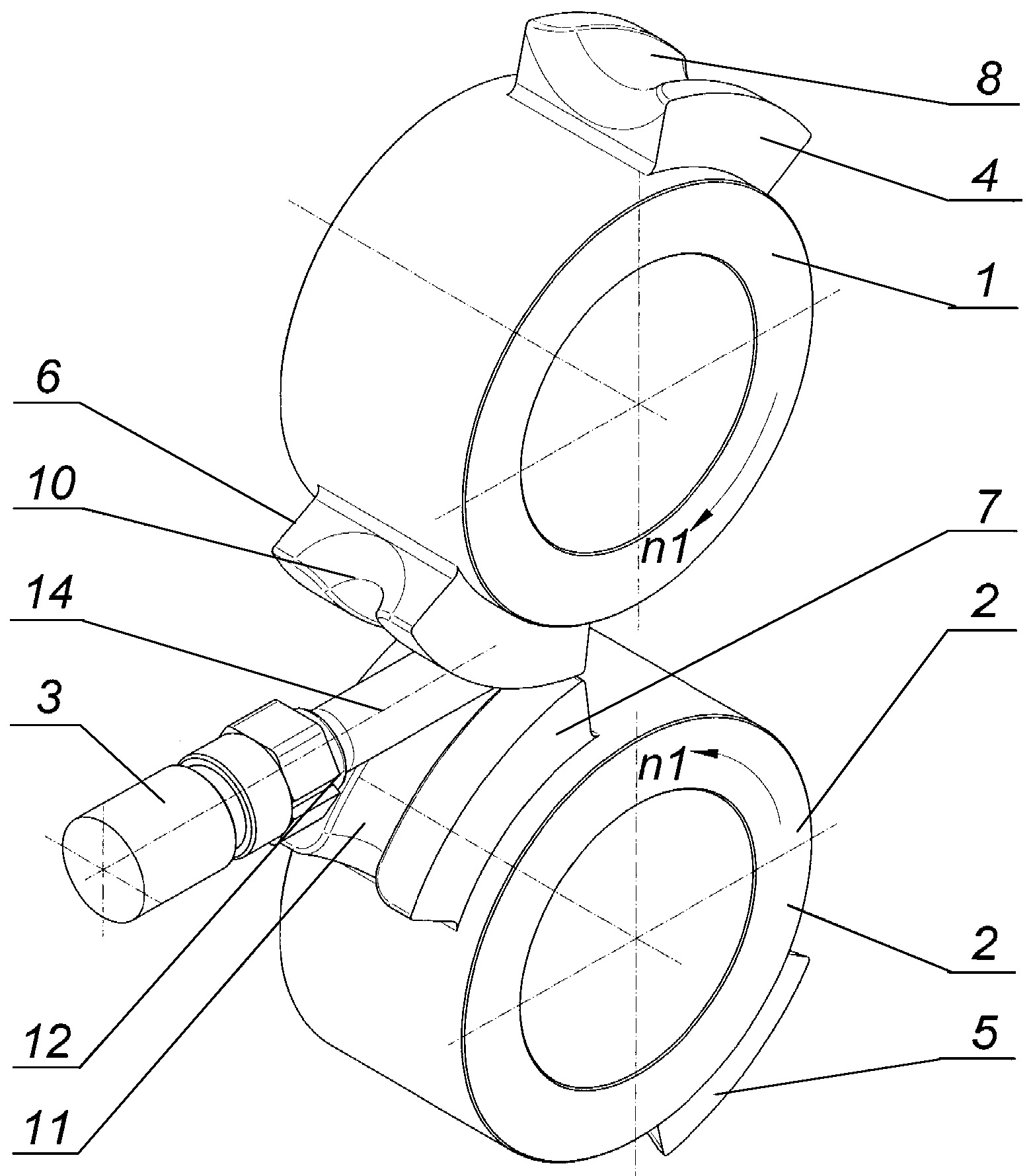

Sposób walcowania kuźniczego, zwłaszcza walcowania wzdłużnego odkuwek i przedkuwek w dwóch wykrojach charakteryzuje się tym, że półfabrykat (12) w kształcie odcinka pręta o średnicy równej średnicy maksymalnej odkuwki i długości mniejszej od długości walcowanej odkuwki nagrzewa się w całej objętości do temperatury powyżej temperatury rekrystalizacji, po czym umieszcza się nagrzany półfabrykat (12) w chwytaku manipulatora (3), następnie wprowadza się półfabrykat (12) przy pomocy chwytaka manipulatora (3) między segmenty (4) oraz (5) pierwszego zestawu narzędziowego, które znajdują się na górnym walcu (1) oraz dolnym walcu (2), po czym wprawia się w ruch obrotowy górny walec (1) oraz dolny walec (2) z jednakową prędkością (n1) i w przeciwnych kierunkach, następnie zgniata się odcinek półfabrykatu (12) w wykroju owalnym, utworzonym przez pierścieniowe wgłębienia (8), znajdujące się na powierzchniach segmentów (4) oraz (5) pierwszego zestawu narzędziowego, w tym samym czasie wprawia się półfabrykat (12) wraz z chwytakiem manipulatora (3) w ruch postępowy ze stałą prędkością w kierunku zgodnym z prędkością obwodową górnego walca (1) oraz dolnego walca (2), i kształtuje się na półfabrykacie (12) stopień o przekroju owalnym, następnie po przewalcowaniu półfabrykatu (12) między segmentami (4) oraz (5) pierwszego zestawu narzędziowego obraca się chwytak manipulatora (3) wraz z półfabrykatem (12) o kąt 90° wokół osi półfabrykatu (12) i przemieszcza się chwytak manipulatora (3) wraz z półfabrykatem (12) wzdłuż osi półfabrykatu (3).
Date of filing with the Polish Patent Office or with the competent office abroad
2017-11-02
Date of publication in ‘WUP’ or equivalent foreign bulletin
2019-09-30
Exclusive right number
Pat.233139
Tomczak, J., Pater, Z., & Bulzak, T. (2017). Sposób walcowania kuźniczego. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17694
