Sposób i układ gromadzenia wody użytkowej w sieciach osiedlowych

Abstract

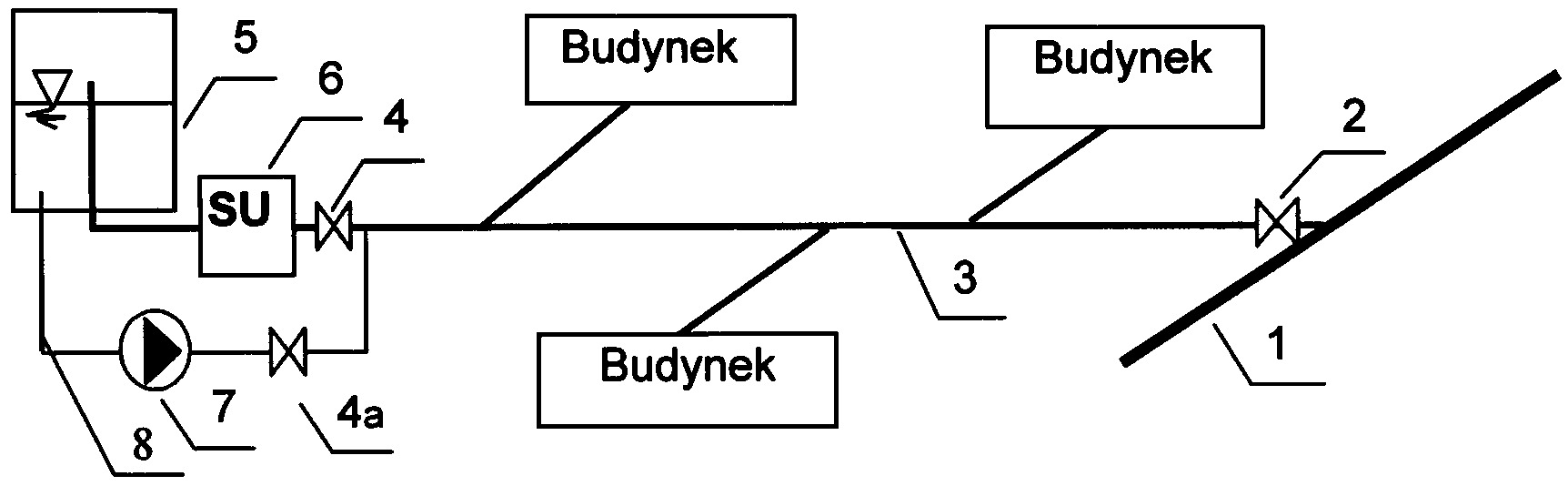

Sposób charakteryzuje się tym, że wodę o silnym strumieniu pochodzącą z sieci magistralnej przepływającą przez przewód rozdzielczy przepłukuje się i podaje się dalej przewodem do stacji uzdatniania i następnie do zbiornika. Układ gromadzenia wody użytkowej w sieciach osiedlowych, składa się ze zbiornika (5), do którego podawana jest woda z sieci magistralnej (1) poprzez zasuwę (2) osiedlową i przewodem (3) rozdzielczym do budynków i poprzez zasuwę (4) zbiornikową i stację uzdatniania (6), przy czym woda ze zbiornika (5) poprzez obejście (8) stacji uzdatniania i zasuwę (4a) przepływa do przewodu (3) rozdzielczego i budynków. Usytuowanie zbiornika (5) może być jako konstrukcja samodzielna lub jako zbiornik terenowy wyposażony w dodatkowy system (7) podnoszenia wody i zasuwę (4a).
