Wtryskiwacz gazu, zwłaszcza do silników spalinowych

Abstract

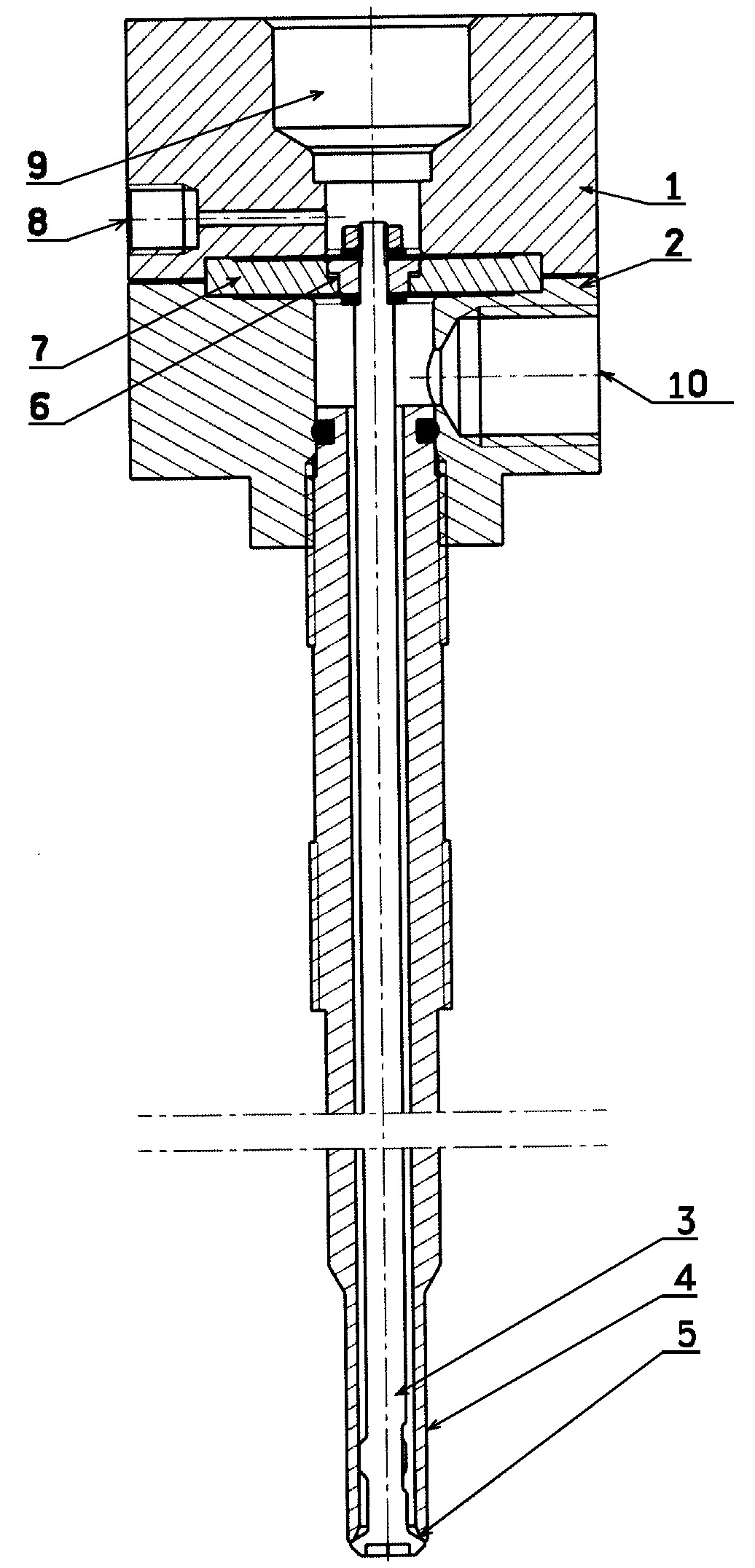

Wtryskiwacz gazu, zwłaszcza do silników spalinowych, ma w osi korpusu (1) górnego gniazdo (9) wtryskiwacza paliwa o skokowo zmieniającej się średnicy. W części bocznej korpusu (1) górnego znajduje się przyłącze (8) wypływu czynnika. Korpus (1), górny połączony jest rozłącznie z korpusem (2) dolnym, zaś pomiędzy korpusem (1) górnym, a korpusem (2) dolnym znajduje się element (7) sprężysty. Element (7) sprężysty w części środkowej posiada tłoczek (6), w którym szczelnie zamocowana jest iglica (3), ruchoma w korpusie (4) iglicy. Korpus (4) iglicy rozłącznie połączony jest z korpusem (2) dolnym, zaś iglica (3) skierowana jest w stronę korpusu (2) dolnego. W korpusie (2) dolnym, w jego części bocznej, znajduje się przyłącze (10) zasilania gazu.
