Narzędzia i sposób wyciskania stopni wału drążonego

Abstract

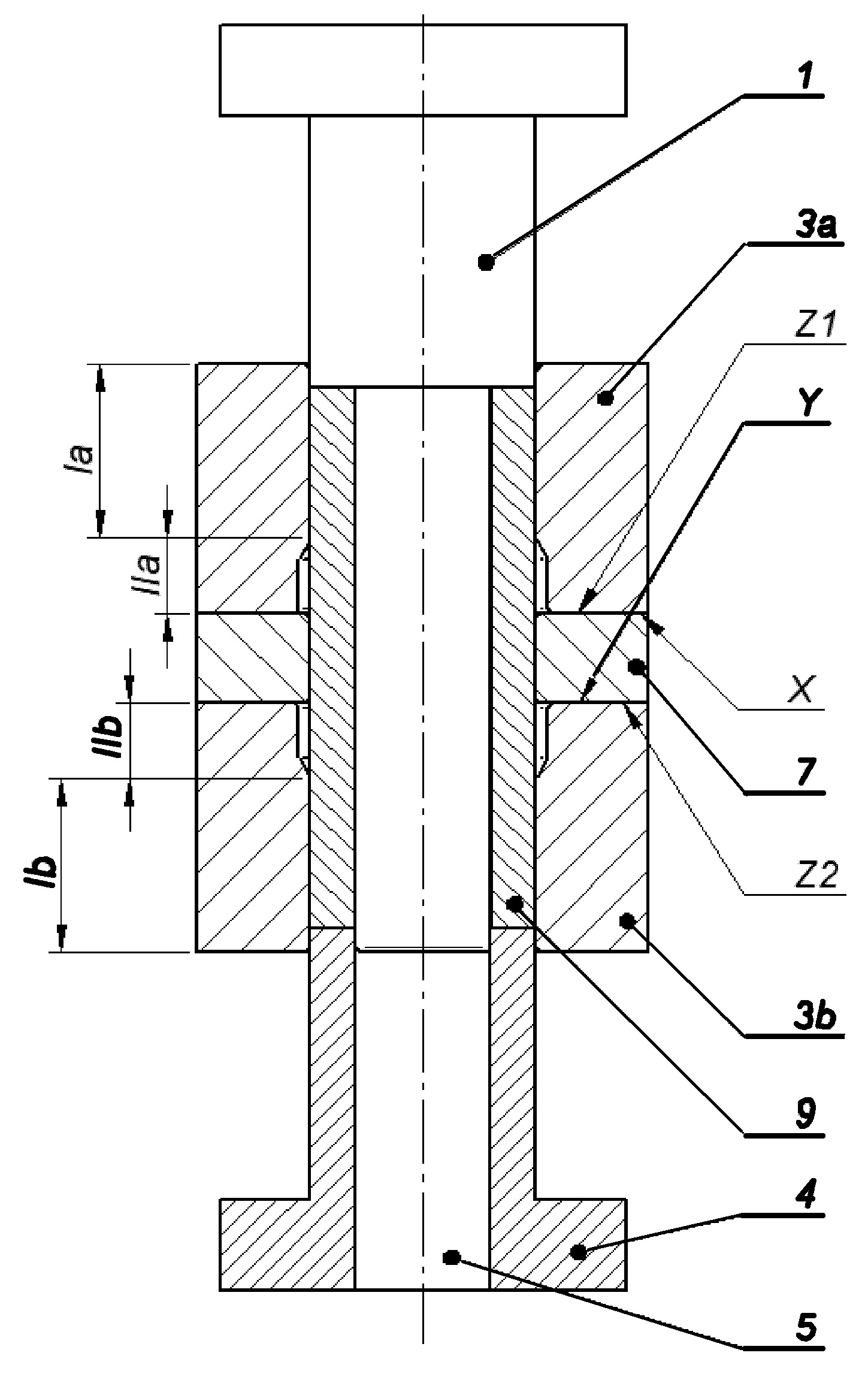

Narzędzia do wyciskania stopni wału drążonego charakteryzują się tym, że stempel z trzpieniem (1) jest usytuowany współosiowo ze stemplem rurowym (4), który posiada wzdłuż własnej osi symetrii otwór przelotowy (5). Stempel rurowy (4) jest umieszczony współosiowo w otworze tulei dolnej (3b) w kształcie pierścienia, której otwór w pierwszej strefie (Ib) od strony stempla rurowego (4) posiada mniejsze pole przekroju poprzecznego niż w drugiej strefie (IIb), zaś powierzchnia czołowa (Y) tulei dolnej (3b) od strony drugiej strefy (IIb) otworu jest prostopadła do osi tulei dolnej (3b). Pomiędzy tuleją dolną (3b), a tuleją górną (3a) umieszczona jest matryca dzielona (7) w kształcie pierścienia. Sposób wyciskania stopni wału drążonego charakteryzuje się tym, że do współosiowo umieszczonych tulei górnej (3a), matrycy dzielonej (7) i tulei dolnej (3b) wprowadza się wsad rurowy (9), po czym od strony tulei górnej (3a) wprowadza się stempel z trzpieniem (1), a od strony tulei dolnej (3b) wprowadza się stempel rurowy (4). Następnie wprawia się w ruch postępowy stempel z trzpieniem (1) z prędkością od 0,001 do 1000 mm/s i stempel rurowy (4) z prędkością od 0,001 do 1000 mm/s w kierunku wsadu rurowego (9).
