Sposób i urządzenie do składania folii z tworzyw polimerowych

Abstract

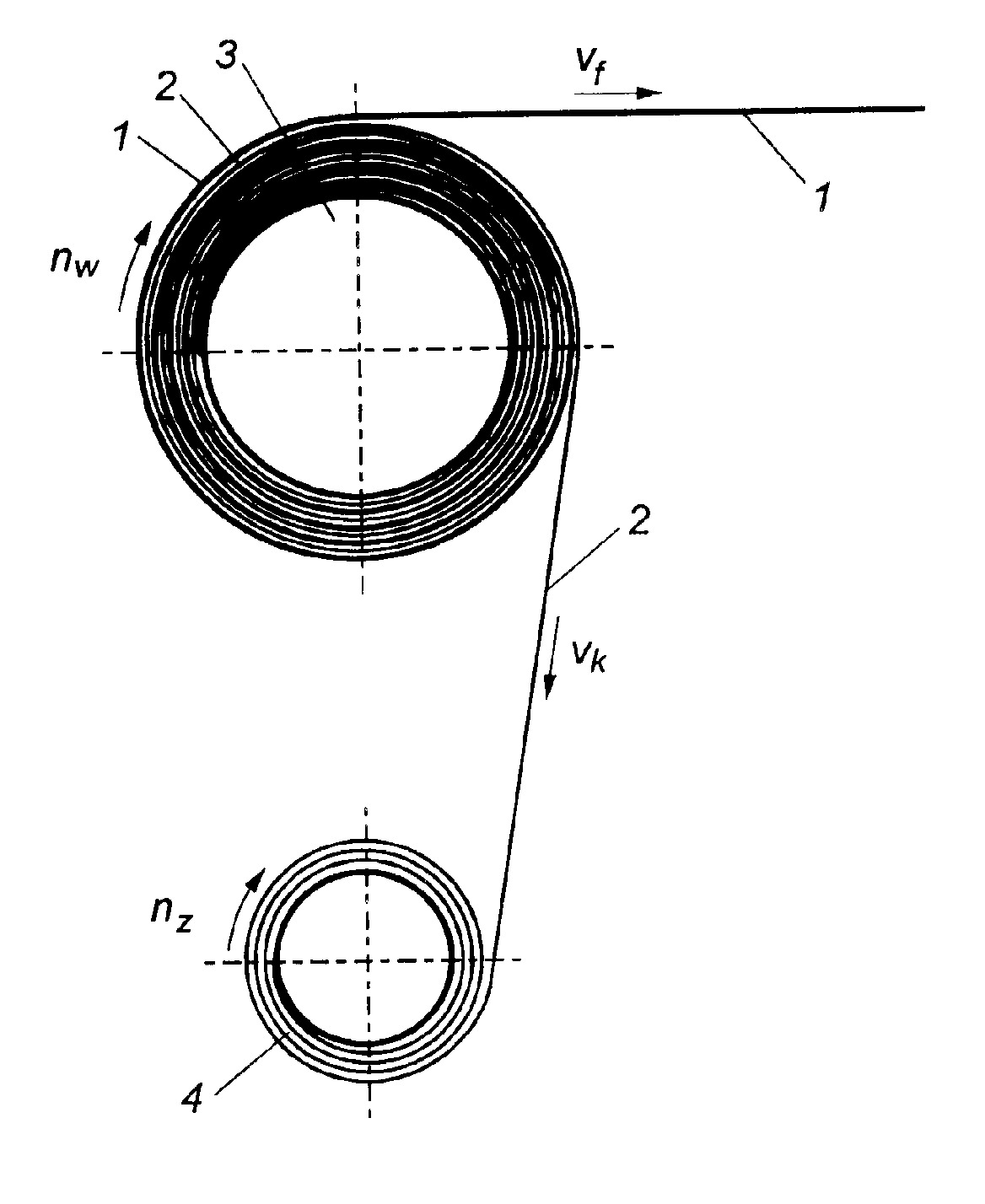

Sposób odprowadzania folii z tworzyw termoplastycznych polega na tym, że folię (1) i tkaninę (2) odwija się przekładkowo, według spirali Archimedesa, złączone czasowo, bez adhezji na wałek (3) do nawijania ruchem obrotowym (nw) z jednakowymi prędkościami liniowymi (Vf, Vk) folii (1) oraz tkaniny (2) i jednocześnie nawija się tkaninę (2) z poworotem na zwój (4) ruchem obrotowym (nz) i z prędkością liniową (Vk), następnie folię (1) układa się na stół podłużny do układania, znajdujący się naprzeciw urządzenia odbierającego tak, aby jej koniec pokrywał się korzystnie z krawędzią tylną stołu do układania, następnie nad krawędzią przednią stołu mocuje się oś nieruchomą, a za pomocą osi ruchomej owija się część folii (1) wokół osi nieruchomej i z kolei przemieszcza się oś ruchomą wzdłuż stołu ruchem liniowym, powodującym jej ruch obrotowy, którą doprowadza się korzystnie do krawędzi tylnej stołu do układania i ruchem poziomym wysuwa z folii (1), co powoduje, że powstające zagięcie folii (1) znajduje się korzystnie nad krawędzią folii (1) uprzednio ułożonej, a oś nieruchomą wysuwa się z folii (1), powodując powstanie jej zagięcia, znajdującego się korzystnie nad krawędzią przednią stołu. Proces powtarza się aż do wyczerpania się folii (1), nawiniętej na wałku (3) do nawijania, a w tym samym czasie tkaninę (2) nawija się ponownie na zwój (4).
