Sposób walcowania poprzecznego dwoma walcami wyrobów typu kula metodą planetarną

Abstract

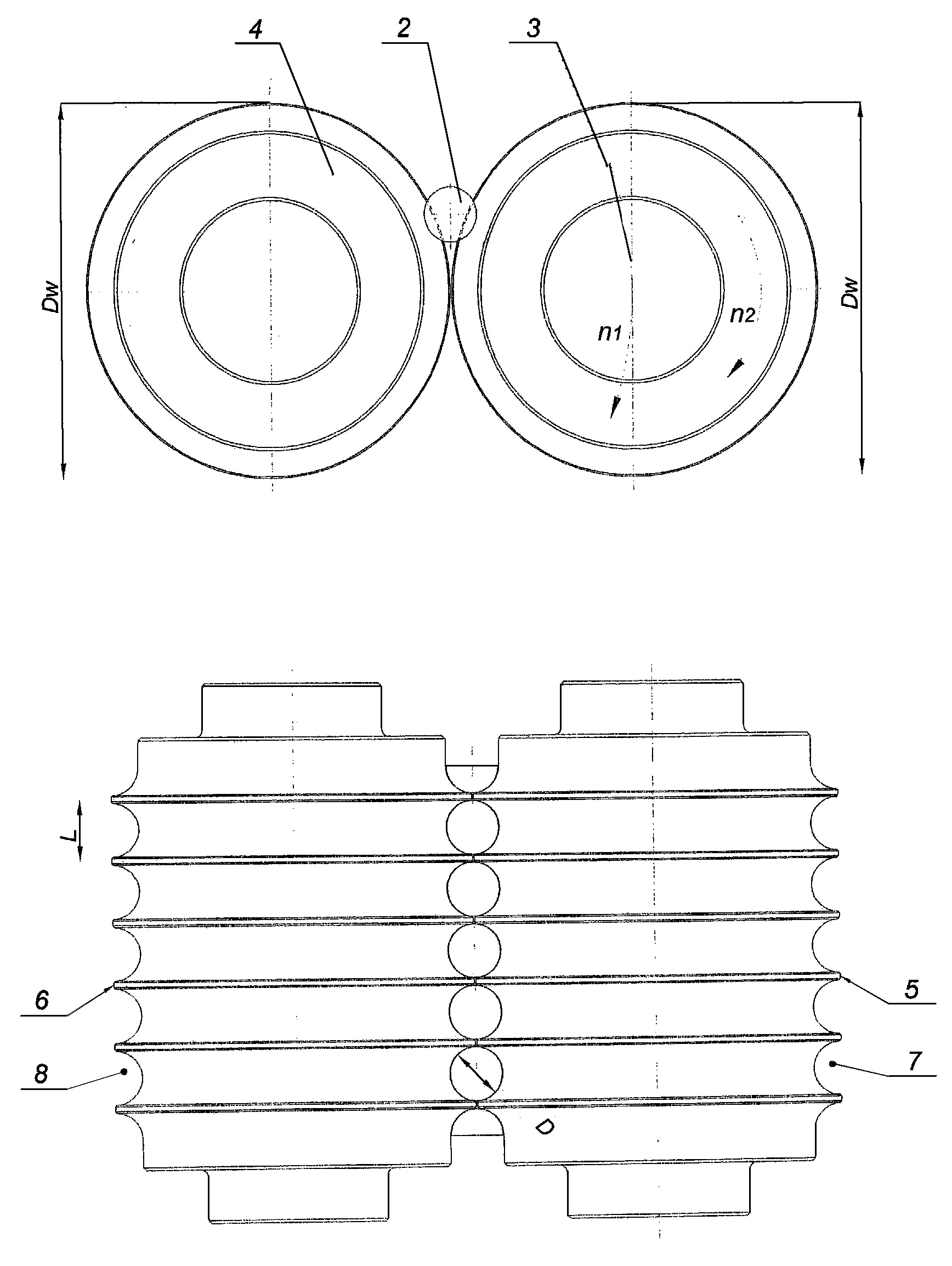

Sposób walcowania poprzecznego dwoma walcami wyrobów typu kula metodą planetarną charakteryzuje się tym, że półfabrykat w kształcie odcinka pręta, o średnicy mniejszej od średnicy (D) kształtowanej kuli (2), umieszcza się we wgłębieniu utworzonym przez walc (3) obrotowy i walec (4) centralny o jednakowych średnicach (Dw) oraz osiach równoległych do siebie, które posiadają na obwodzie bruzdy (5, 6) pierścieniowe, rozmieszczone w odległości (L) większej od średnicy (D) kuli (2), następnie walec (3) obrotowy wprawia się w planetarny ruch obrotowy ze stałą prędkością (n1) dookoła osi walca (4) centralnego, który pozostaje nieruchomy, oraz w ruch obrotowy dookoła własnej osi ze stałą prędkością (n2), po czym w wyniku ruchu planetarnego walca (3) obrotowego dookoła walca (4) centralnego, wprawia się półfabrykat w ruch obrotowy, w efekcie czego wciąga się półfabrykat między walec (3) obrotowy oraz walec (4) centralny i redukuje się jego średnicę, a następnie rozcina się półfabrykat na części o objętości równej objętości kuli (2), zaś w wyniku oddziaływania wklęsłych powierzchni bocznych występów (7, 8), umieszczonych na walcach (3, 4) spęcza się rozcięte części półfabrykatu, w wyniku czego otrzymuje się kule (2) o średnicy (D) większej od średnicy półfabrykatu. Walec (4) centralny obraca się dookoła własnej osi w tym samym kierunku i z taką samą prędkością obrotową (n2), co walec (3) obrotowy. Walec (3) obrotowy oraz walec (4) centralny posiadają różne średnice (Dw), przy czym korzystnie jest, gdy walec (4) centralny posiada większą średnicę (Dw) od średnicy walca (3) obrotowego.
