Przyłbica z dyszami wentylującymi

Abstract

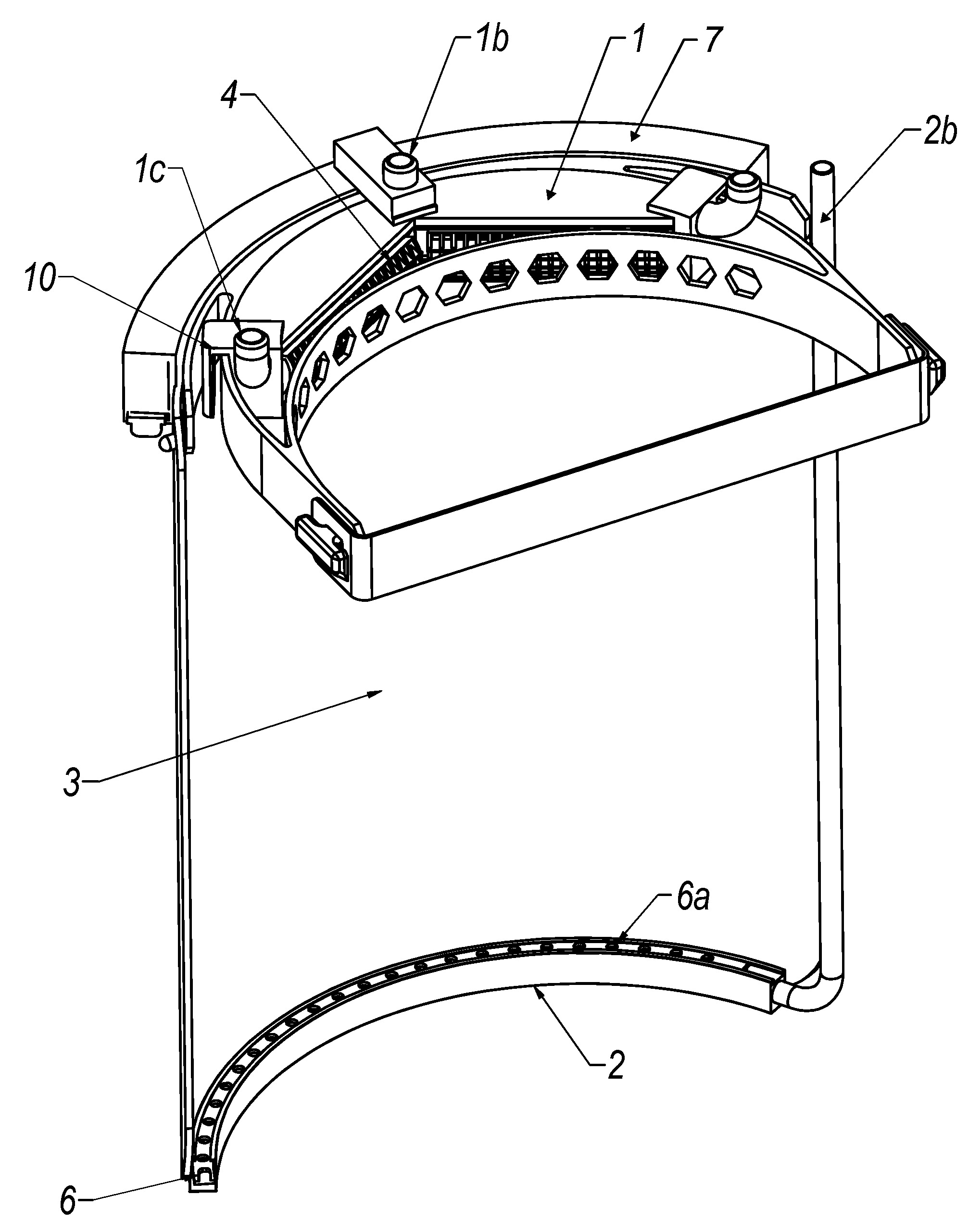

Przedmiotem wynalazku jest przyłbica z dyszami wentylującymi posiadająca opaskę nadmuchową. Składa się z opaski nadmuchowej posiadającej korpus (1) opasujący czoło użytkownika oraz z dyszy posiadającej korpus (2) zamocowany do dolnej przeźroczystej części twarzowej przyłbicy (3). W korpusie (1) opaski znajduje się kanał z wlotem (1b) w środkowej części korpusu (1), zaś na otwartej ścianie kanału znajdują się żaluzje (4) połączone za pomocą uchwytu. W korpusie (2) dyszy znajduje się kanał z przewodem (2b). W górnej ścianie kanału w korpusie (2) dyszy znajdują się przelotowe otwory, a w górnej ścianie korpusu (2) dyszy znajduje się prowadnica, w której znajduje się przesłona (6) z przelotowymi otworami (6a). Do korpusu (1) zamocowany jest drugi korpus (7) opaski znajdujący się od przedniej strony przyłbicy (3), w którym znajduje się kanał połączony z wlotem (1b). W dolnej ścianie kanału znajdują się przelotowe otwory. Na dolnej ścianie drugiego korpusu (7) opaski znajduje się prowadnica, w której znajduje się przesłona z przelotowymi otworami. Przewód połączony jest z wentylatorem wyciągowym.
