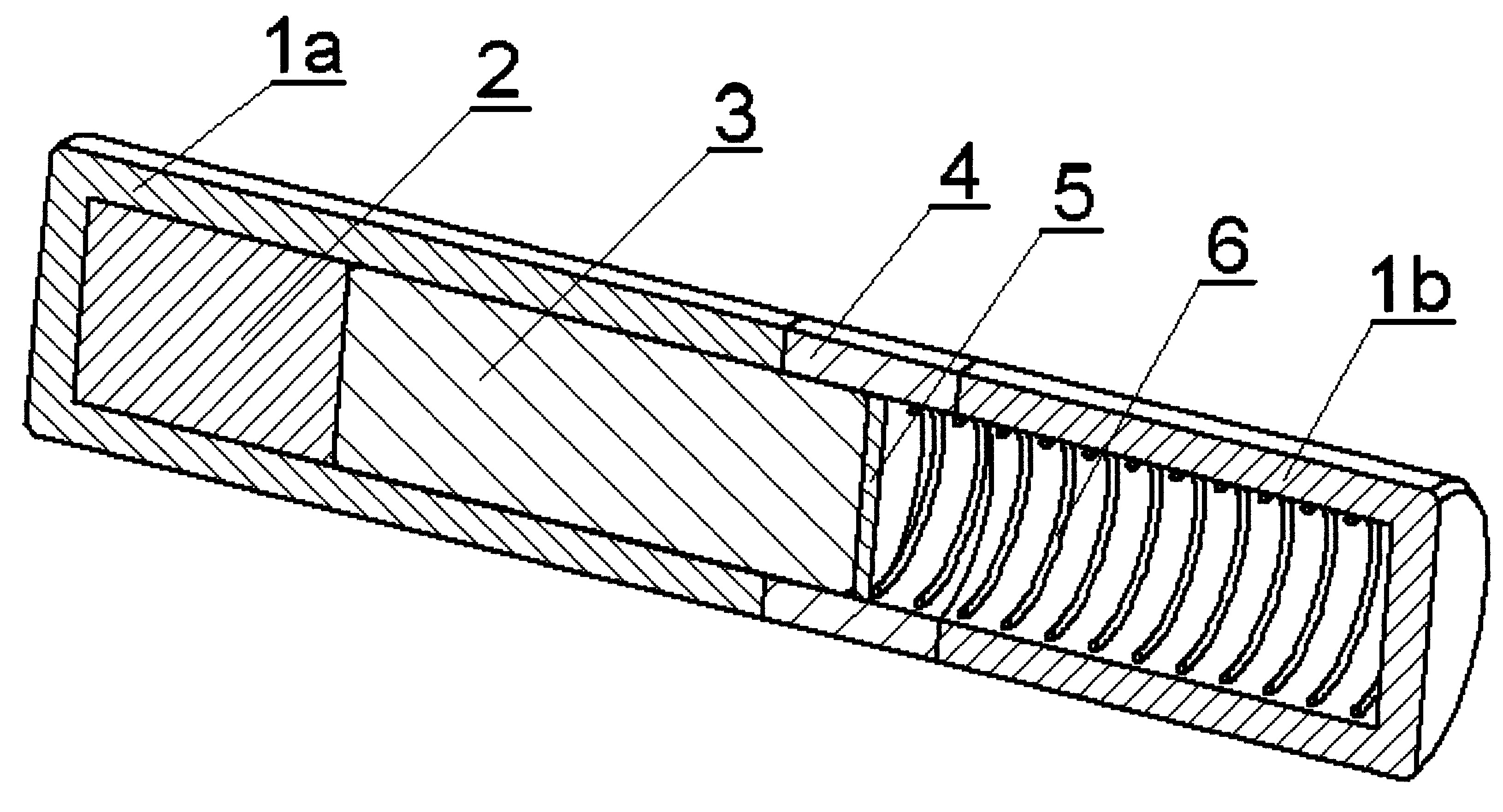

Dioda termiczna składa się z cylindrycznej obudowy (1a) wejściowej z zamkniętym z jednej strony dnem i cylindrycznej obudowy (1b) wyjściowej z zamkniętym z jednej strony dnem, pomiędzy którymi znajduje się cylindryczny izolator (4) termiczny, przylegający do otwartych podstaw cylindrycznej obudowy (1a) wejściowej i cylindrycznej obudowy (1b) wyjściowej, zaś wewnątrz cylindrycznej obudowy (1a) wejściowej znajduje się element (2) termorozszerzalny, przylegający powierzchnią walcową i jedną z podstaw do powierzchni wewnętrznych cylindrycznej obudowy (1a) wejściowej, zaś drugą z podstaw do jednej z podstaw tłoka (3), który drugim końcem przylega do powierzchni płaskiej podkładki (5) izolacyjnej, zaś podkładka (5) izolacyjna drugą powierzchnią płaską przylega do końca sprężyny (6) naciskowej, która drugim końcem oparta jest o dno cylindrycznej obudowy (1b) wyjściowej.
Additional information
Application date
2015-04-27
WUP publication date
2017-11-30
Exclusive right number
Pat.227224
Filipek, P. (2015). Dioda termiczna. https://hdl.handle.net/20.500.14629/17240
