Układ do detekcji oszronienia sieci trakcyjnej

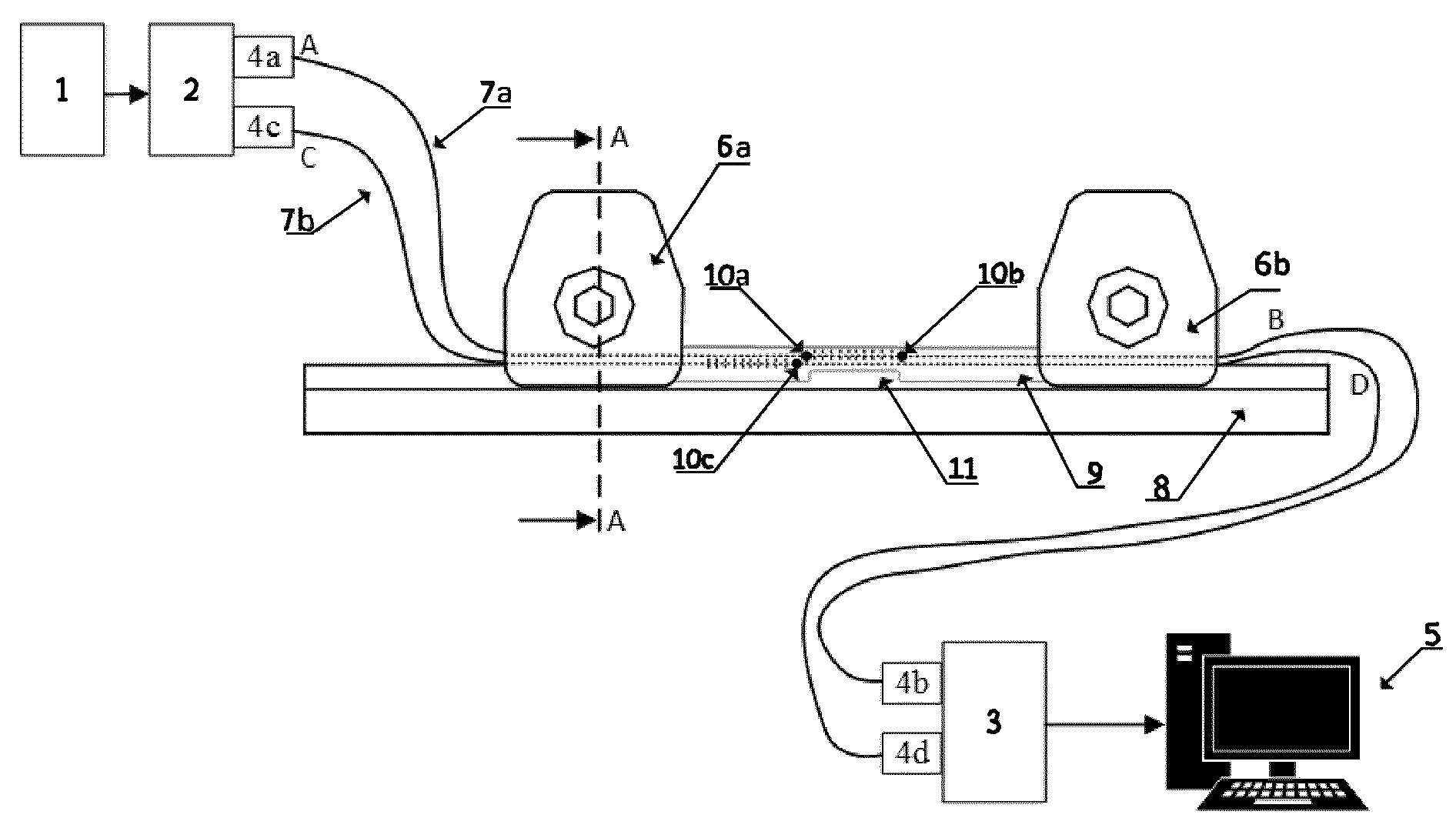

Przedmiotem wynalazku jest układ detekcji oszronienia sieci trakcyjnej, zawierający diodę superluminescencyjną (1) połączoną ze sprzęgaczem kierunkowym (2), do którego podłączony jest pierwszym końcem światłowód jednomodowy (7a) z naniesioną siatką Bragga, podłączony drugim końcem do interrogatora (3), który sprzężony jest z modułem komputerowym (5). W układzie tym pierwszy światłowód jednomodowy (7a) w części z naniesioną siatką Bragga zamocowany jest do płytki kontrolnej (9). Układ ten charakteryzuje się tym, że pierwszy światłowód jednomodowy (7a) z naniesioną siatką Bragga zamocowany jest do płytki kontrolnej (9) w miejscu przewężenia (11) w dwóch punktach mocowania (10a i 10b). Sprzęgacz kierunkowy (2), połączony jest z pierwszym końcem drugiego światłowodu jednomodowego (7b) z naniesioną siatką Bragga, który zamocowany jest do płytki kontrolnej (9) w jednym punkcie mocowania (10c), natomiast jego drugi koniec podłączony jest do interrogatora (3). Końce płytki kontrolnej (9) przymocowane są do przewodu jezdnego (8) za pomocą elementów mocujących zawieszenie sieci trakcyjnej (6a i 6b) z przewodem jezdnym (8).
