Interaktywny model 3D budynku baszty obronnej

Abstract

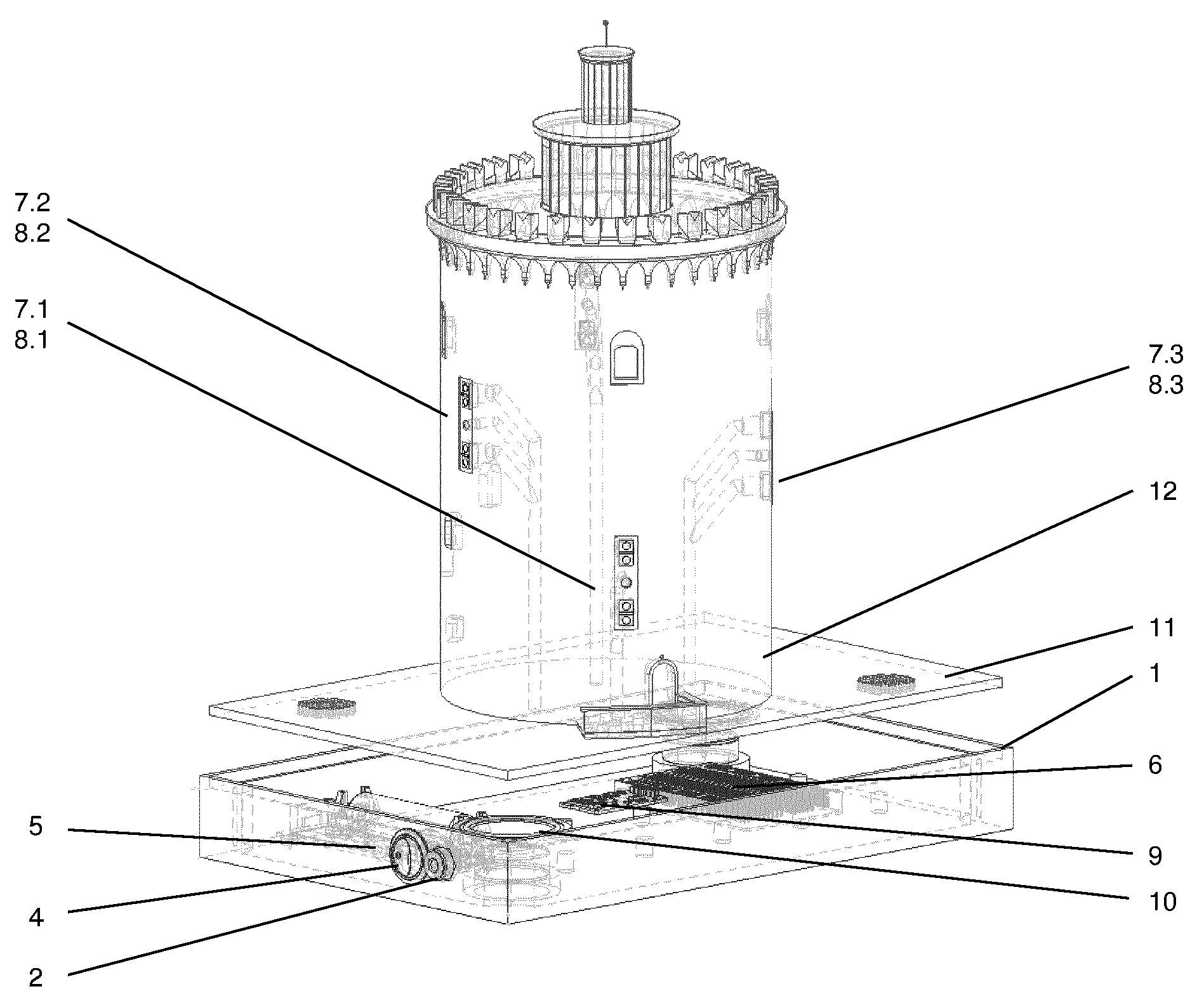

Przedmiotem wynalazku jest interaktywny model 3D budynku bramy obronnej posiadający bryłę budynku, składa się z kasety (1) otwartej od góry, na ściance której znajduje się wejście zasilające (2), podłączone do modułu zasilania akumulatorowego, który podłączony jest poprzez włącznik (4) z diodą (5) do mikrokontrolera (6) połączonego z wejściami modułów zbliżeniowych (7.1, 7.2, 7.3) oraz wyjściami z diodami sygnalizacyjnymi (8.1, 8.2, 8.3). Mikrokontroler (6) podłączony jest wyjściem do modułu odtwarzania próbek audio (9), który podłączony jest do modułu głośnika (10). Na kasecie znajduje się podstawa (11) z modelem 3D budynku baszty obronnej (12). Każdy z modułów zbliżeniowych (7.1, 7.2, 7.3) składa się z dwóch czujników zbliżeniowych ułożonych w orientacji pionowej i znajdującej się pomiędzy nimi diody sygnalizacyjnej (8.1, 8.2, 8.3). Każdy czujnik zbliżeniowy składa się z nadajnika czujnika i odbiornika czujnika połączonych z komparatorem napięcia. Nadajnik pierwszego czujnika znajduje się od strony nadajnika drugiego czujnika a pomiędzy nimi znajduje się dioda sygnalizacyjna (8.1). Na ścianie baszty obronnej nad schodami od strony frontowej znajduje się pierwszy moduł zbliżeniowy (7.1), na ścianie baszty obronnej od strony frontowej powyżej połowy wysokości baszty znajduje się drugi moduł zbliżeniowy (7.2), na ścianie baszty obronnej poniżej okna od strony tylnej znajduje się trzeci moduł zbliżeniowy (7.3). Na ścianie baszty obronnej po prawej stronie poniżej attyki od strony tylnej znajduje się czwarty moduł zbliżeniowy.
