Tablica reklamowa
Alternative title
Advertising board
Type
Patent
Subtype
Utility model
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2020
Abstract PL

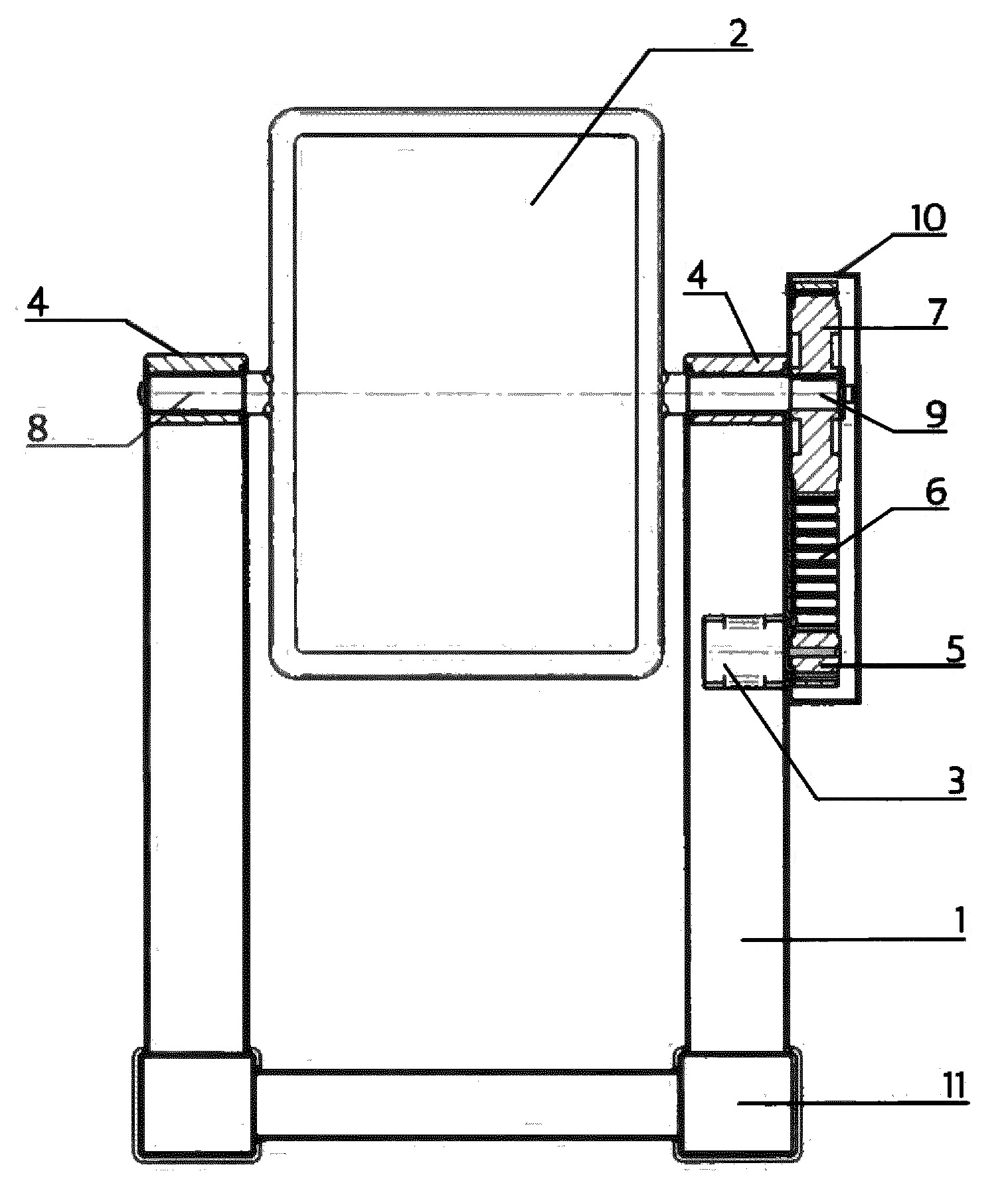

Tablica reklamowa posiadająca obudowę z profili o przekroju kwadratowym (1), tablicę (2), silnik elektryczny krokowy (3) oraz podstawę (11), charakteryzuje się tym, że obudowę z profili o przekroju kwadratowym (1) stanowią dwa pionowe profile, w których górnej części znajdują się łożyska (4). W dolnej części obudowa z profili o przekroju kwadratowym (1) ma podstawę (11) w kształcie litery H zbudowaną z profili o przekroju prostokątnym, do której zamocowane są w części środkowej bocznych ramion podstawy (11) pionowe profile obudowy z profili o przekroju kwadratowym (1). Wewnątrz jednego z pionowych profili obudowy z profili o przekroju kwadratowym (1) zamocowany jest silnik elektryczny krokowy (3) z kołem zębatym silnika (5), które poprzez pas zębaty (6) połączone jest z kołem zębatym (7) tablicy (2), które osadzone jest na końcu trzpienia długiego (9). Trzpień długi (9) osadzony jest w łożysku (4). Wewnątrz drugiego pionowego profilu obudowy z profili o przekroju kwadratowym (1) w górnej części znajduje się trzpień krótki (8) osadzony w łożysku (4). Do trzpienia krótkiego (8) i trzpienia długiego (9) przymocowana jest tablica (2). Silnik elektryczny krokowy (3) z kołem zębatym silnika (5), pas zębaty (6) i koło zębate (7) tablicy (2) zakryte są osłoną przekładni (10).
Date of filing with the Polish Patent Office or with the competent office abroad
2020-06-02
Date of publication in ‘WUP’ or equivalent foreign bulletin
2021-07-05
Exclusive right number
Ru.072042
Statistics
2Views Skowron, Ł., Gąsior, M., Rzemieniak, M., & Wyrwisz, J. (2020). Tablica reklamowa. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18146
