Układ uplastyczniający wytłaczarki

Abstract

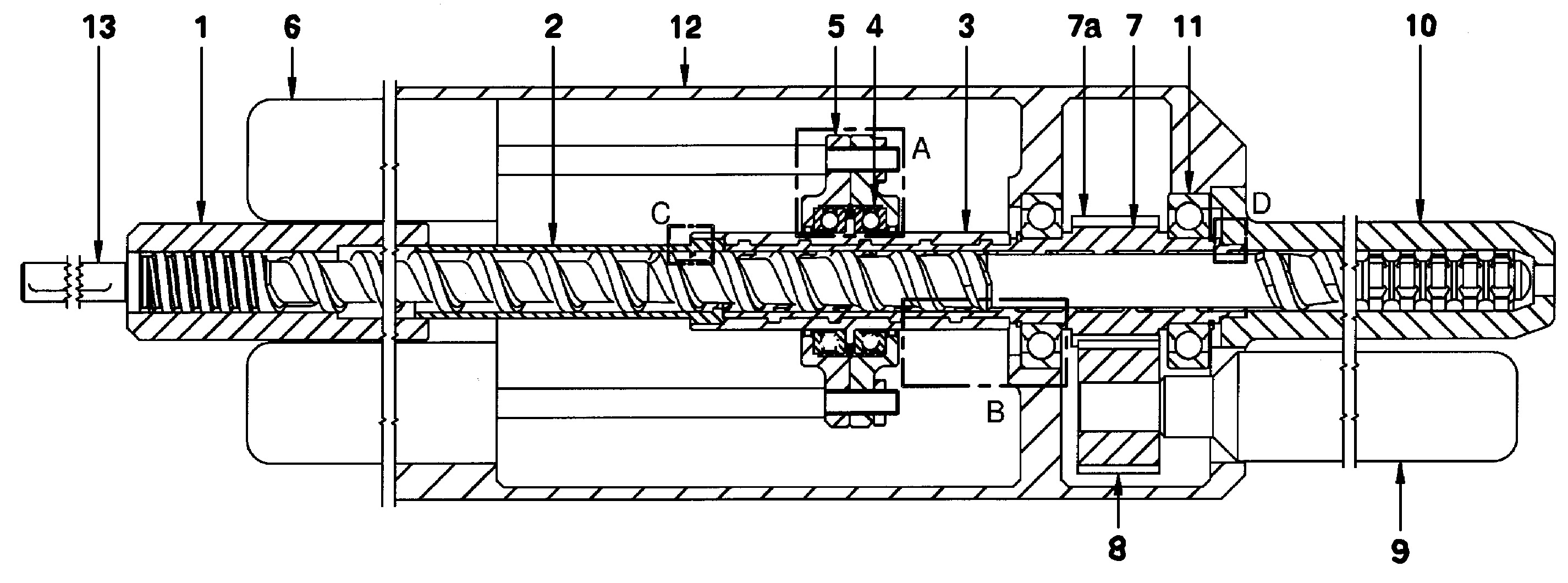

Cylinder uplastyczniającego wytłaczarki, zwłaszcza do tworzyw polimerowych charakteryzuje się tym, że w pierwszej części cylindra (1) znajduje się tuleja wewnętrzna (2) z zamocowanym do jej końca zwojem. Tuleja wewnętrzna (2) zamocowana jest końcem do pierwszej tulei zewnętrznej (3), która zamocowana jest obrotowo, przesuwnie wzdłuż osi, za pomocą zestawu łożysk (4) zamocowanych w oprawie (5) do końca siłownika (6), zamocowanego do pierwszej nieruchomej części cylindra (1). Wewnątrz pierwszej tulei zewnętrznej (3) znajduje się zagłębienie w kształcie zwoju, w którym umieszczony jest zwój znajdujący się na zewnętrznej części drugiej tulei zewnętrznej (7). Na wewnętrznej powierzchni drugiej tulei zewnętrznej (7) znajduje się zagłębienie w kształcie zwoju, w którym umieszczony jest zwój zamocowany do końca tulei wewnętrznej (2). Na zewnętrznej powierzchni drugiej tulei zewnętrznej (7) znajduje się zazębienie (7a), które zazębione jest z kołem zębatym (8) osadzonym na wale silnika (9). Druga tuleja zewnętrzna (7) styka się swoim końcem z drugą częścią cylindra (10) oraz zamocowana jest obrotowo za pomocą łożysk (11) do obudowy (12), która zamocowana jest pierwszym końcem do pierwszej części cylindra (1) oraz drugim końcem do drugiej częścią cylindra (10). Wewnątrz pierwszej części cylindra (1), tulei wewnętrznej (2), pierwszej tulei zewnętrznej (3), drugiej tulei zewnętrznej (6) i drugiej części cylindra (10) znajduje się ślimak (13).
