Urządzenie do obciskania obrotowego wyrobów drążonych

Abstract

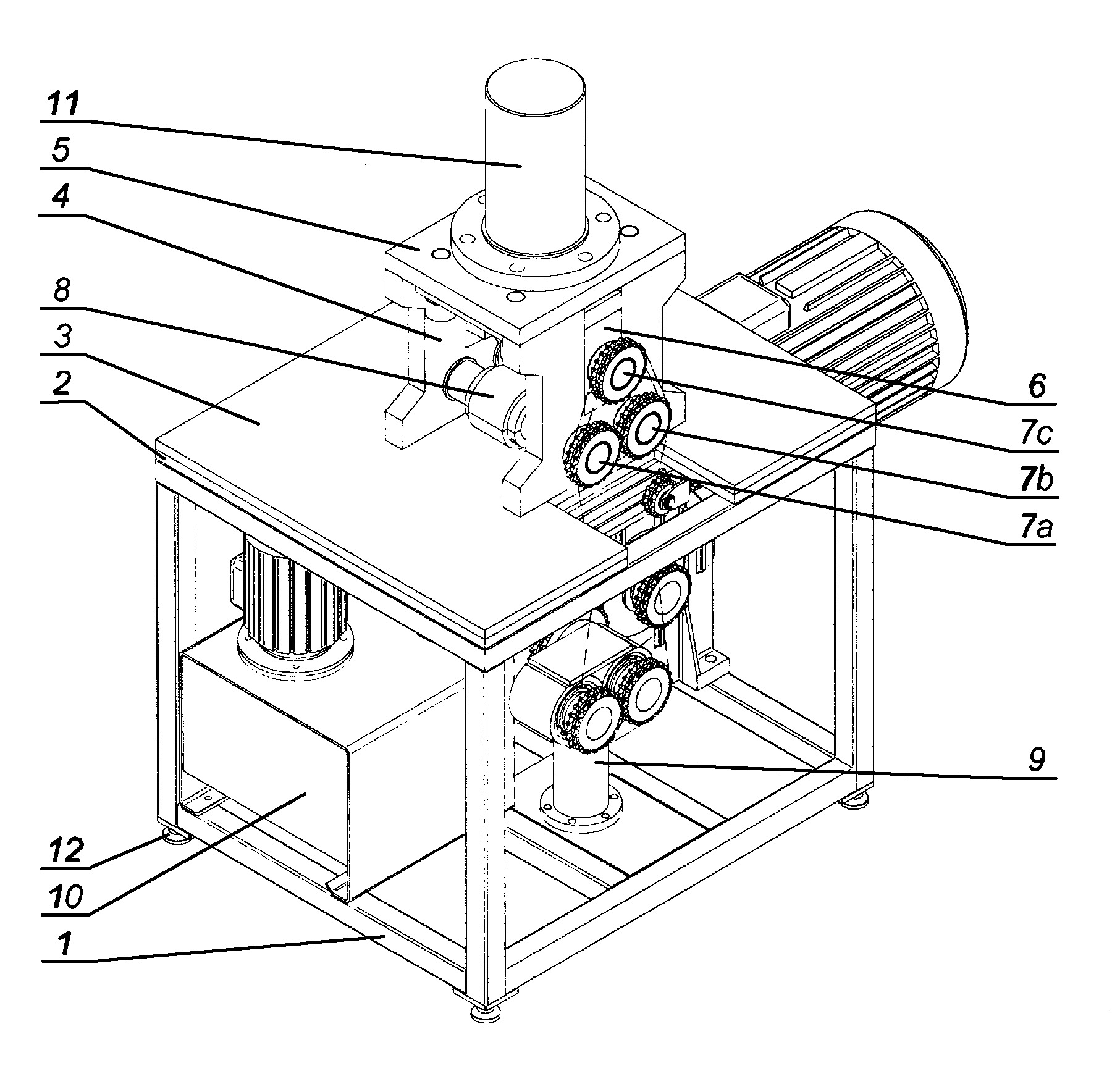

Urządzenie do obciskania obrotowego wyrobów drążonych, zwłaszcza osi i wałków wielostopniowych, drążonych składające się z trzech wałów (7a), (7b), (7c) napędowych, przekładni łańcuchowej, motoreduktora, zasilacza (10) hydraulicznego i siłownika (11) hydraulicznego charakteryzuje się tym, że na ramie (1) ustawionej na regulowanych stopach (12) wibroizolacyjnych, antypoślizgowych przymocowana jest płyta (2) nośna, na której zamocowana jest klatka robocza składająca się z płyty (3) podstojakowej, na której umocowane są dwa stojaki (4), w których porusza się pionowo suwak (6) prowadzony za pomocą tulei w czterech prowadnicach słupowych osadzonych w płycie (5) spinającej dwa stojaki (4) od góry, natomiast suwak (6) napędzany jest siłownikiem (11) hydraulicznym osadzonym w płycie (5) i zasilany jest z zasilacza (10) hydraulicznego, zaś w części centralnej klatki roboczej umieszczone są obrotowo trzy wały (7a), (7b), (7c) napędowe z osadzonymi na nich rolkami (8) roboczymi - narzędziami, przy czym dwa wały (7a) i (7b) napędowe - dolne są łożyskowane w dwóch stojakach (4) urządzenia w ten sposób, że nie mają możliwości zmiany położenia swojej osi, natomiast trzeci wał (7c) napędowy, górny jest łożyskowany w suwaku (6), który przesuwa się do dołu prowadzony za pomocą czterech tulei i prowadnic słupowych, zaś trzy wały (7a), (7b), (7c) napędowe z osadzonymi na nich rolkami (8) roboczymi - narzędziami napędza przekładnia łańcuchowa, opasująca trzy wały (7a), (7b), (7c) napędowe i wyposażona jest w napinacze hydrauliczne, utrzymujące stały naciąg łańcucha podczas przesuwu suwaka (6) z wałem (7c) napędowym górnym, która napędzana jest motoreduktorem za pośrednictwem przekładni łańcuchowej pośredniej.
