Modułowy podgrzewacz reduktora gazu, zwłaszcza do silników spalinowych

Abstract

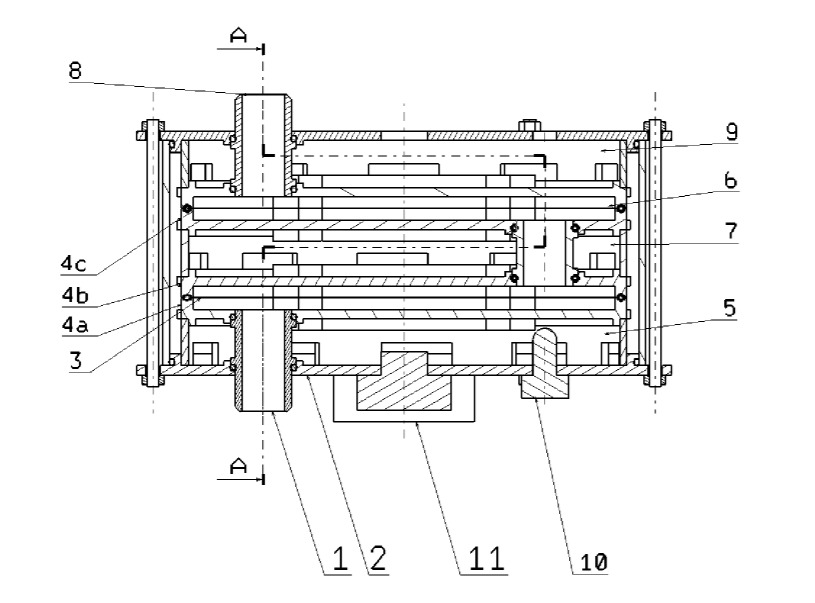

Modułowy podgrzewacz reduktora gazu, zwłaszcza do silników spalinowych, posiadający wlot (1) i wylot (8) cieczy roboczej, korpus (2) w kształcie rury zamkniętej na swoich końcach, czujnik (10) temperatury i (11) zapłonniki. Składa się z wlotu (1) cieczy roboczej przechodzącego poprzez ściankę korpusu (2) i pierwszą płytę modułową (4a). Wlot (1) cieczy roboczej połączony jest z pierwszym końcem pierwszego kanału (3) ograniczonym przez pierwszą płytę modułową (4a), drugą płytę modułową (4b) oraz ściankę korpusu (2). Pomiędzy pierwszą płytę modułową (4a) a ścianką korpusu (2) znajduje się pierwsza komora (5) zawierająca ciecz akumulującą ciepło. Drugi koniec pierwszego kanału (3) połączony jest łącznikiem poprzez drugą płytę modułową (4b) oraz trzecią płytę modułową (4c) z pierwszym końcem drugiego kanału (6). Pomiędzy drugą płytą modułową (4b) a trzecią płytą modułową (4c) znajduje się druga komora (7) zawierająca ciecz akumulującą ciepło. Drugi koniec drugiego kanału (6) połączony jest z wylotem (8) cieczy roboczej przechodzącego przez trzecią płytę modułową (4c) oraz ściankę korpusu (2). Pomiędzy trzecią płytą modułową (4c) oraz ściankę korpusu (2) znajduje się trzecia komora (9) zawierająca ciecz akumulującą ciepło. W pierwszej komorze (5) lub trzeciej komorze (9) znajduje się czujnik temperatury (10) oraz zapłonnik (11).
