Urządzenie do badania elementów, zwłaszcza polimerowych przy oddziaływaniach ślizgowych

Abstract

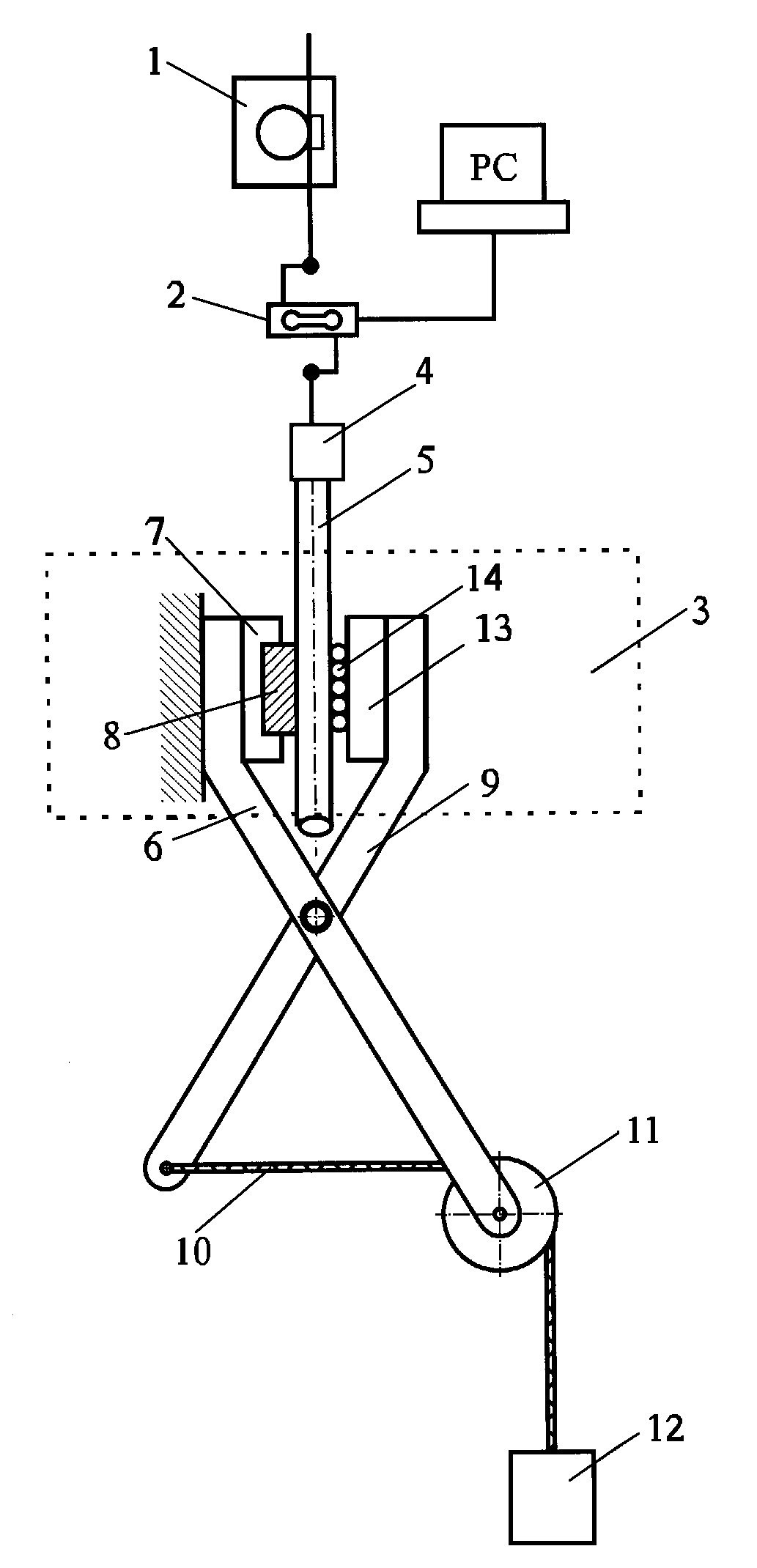

Sposób do badania elementów, zwłaszcza polimerowych przy oddziaływaniach ślizgowych charakteryzuje się tym że badany element polimerowy w postaci próbki (8) styka się z drugim elementem polimerowym, przeciwpróbką (5), i mocuje się do układu (1) napędowo-pomiarowego, który zapewnia ruch i pomiar siły poosiowej w przeciwpróbce (5), która w osłonie (3), przemieszcza się ruchem posuwistym w kierunku pionowo do góry, ze stałą prędkością, liniową wartości od 0,1 do 13 mm/min, przy stałym docisku o wartości od 20 do 100 N, pochodzącym od dźwigni działających w układzie krzyżowym, przy czym jedno ramię dźwigni (6) jest nieruchome i zakończone uchwytem (7) do mocowania badanej próbki (8), a drugie ramię dźwigni (9) jest ruchome i zakończone krążkiem (11) i obciążnikiem (12), połączonym cięgnem (10) z dźwignią (6) i (9) dźwigni na jednym końcu i dociskiem (13) z łożyskami (14) wałeczkowymi prowadzącym podczas badań przeciwpróbkę (5).
