Sposób i urządzenie do ochrony przed wdychaniem zanieczyszczonego powietrza

Alternative title
Method and the device for protecting against inhalation of polluted air
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2017
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.423745
Abstract PL

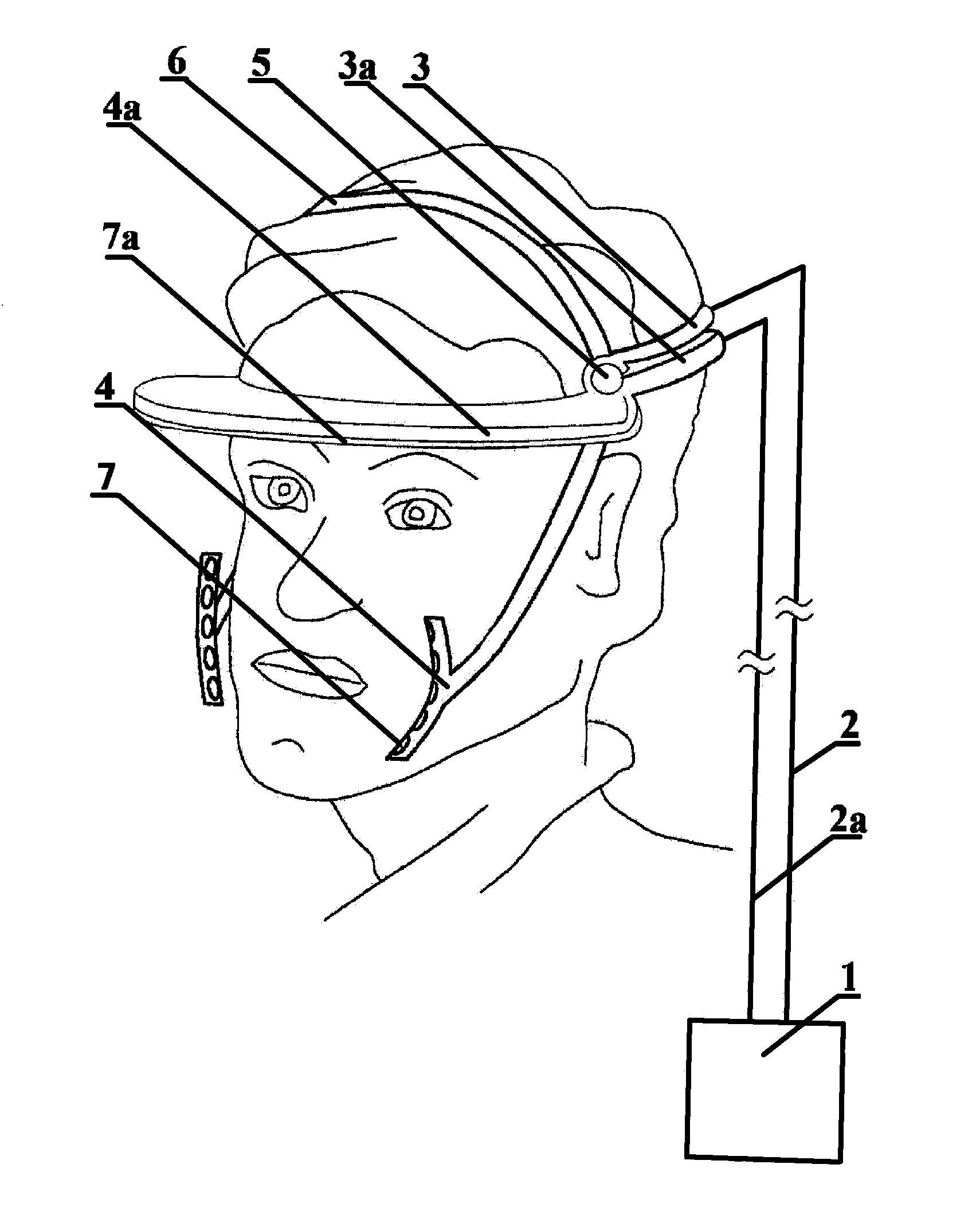

Przedmiotem zgłoszenia jest sposób i urządzenie do ochrony przed wdychaniem zanieczyszczonego powietrza. Sposób ochrony przed wdychaniem zanieczyszczonego powietrza polega na tym, że pierwszy strumień powietrza o regulowanym ciśnieniu od 2•105 do 10•105 Pa i wydajności od 100 do 330 l/min doprowadza się z modułu wytwarzającego nadciśnienie powietrza (1) przewodem elastycznym pierwszego strumienia powietrza (2) do kanału przepływu pierwszego strumienia powietrza (3), a następnie do dysz wylotowych pierwszego strumienia powietrza (4) znajdujących się w strefie twarzowej i kieruje się do najbliższego otoczenia nosa i ust użytkownika, zaś drugi strumień powietrza o regulowanym ciśnieniu od 2•105 do 15•105 Pa i wydajności od 100 do 2000 l/min doprowadza się z modułu wytwarzającego nadciśnienie powietrza (1) przewodem elastycznym drugiego strumienia powietrza (2a) do kanału przepływu drugiego strumienia powietrza (3a), a następnie do dyszy wylotowej drugiego strumienia powietrza (4a) znajdującej się w strefie twarzowej użytkownika, z której laminarnie wypływające powietrze z prędkością od 0.5 do 2 m/s, korzystnie 1.5 m/s tworzy kurtynę powietrzną odseparowującą strefę twarzową użytkownika od zewnętrznego zanieczyszczonego powietrza. Urządzenie składa się z modułu wytwarzającego nadciśnienie powietrza (1), który połączony jest przewodem elastycznym pierwszego strumienia powietrza (2) z kanałem przepływu pierwszego strumienia powietrza (3), a następnie z dyszami wylotowymi pierwszego strumienia powietrza (4) wyposażonymi w regulowaną szczelinę lub otwory wylotowe pierwszego strumienia powietrza (7) oraz połączony jest przewodem elastycznym drugiego strumienia powietrza (2a) z kanałem przepływu drugiego strumienia powietrza (3a), a następnie z dyszą wylotową drugiego strumienia powietrza (4a) wyposażoną w regulowaną szczelinę lub otwory wylotowe drugiego strumienia powietrza (7a).
Date of filing with the Polish Patent Office or with the competent office abroad
2017-12-05
Date of publication in ‘WUP’ or equivalent foreign bulletin
2020-05-18
Exclusive right number
Pat.235005
Połednik, B. (2017). Sposób i urządzenie do ochrony przed wdychaniem zanieczyszczonego powietrza. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17696
