Urządzenie planetarne do obróbki gazowo-cieplnej

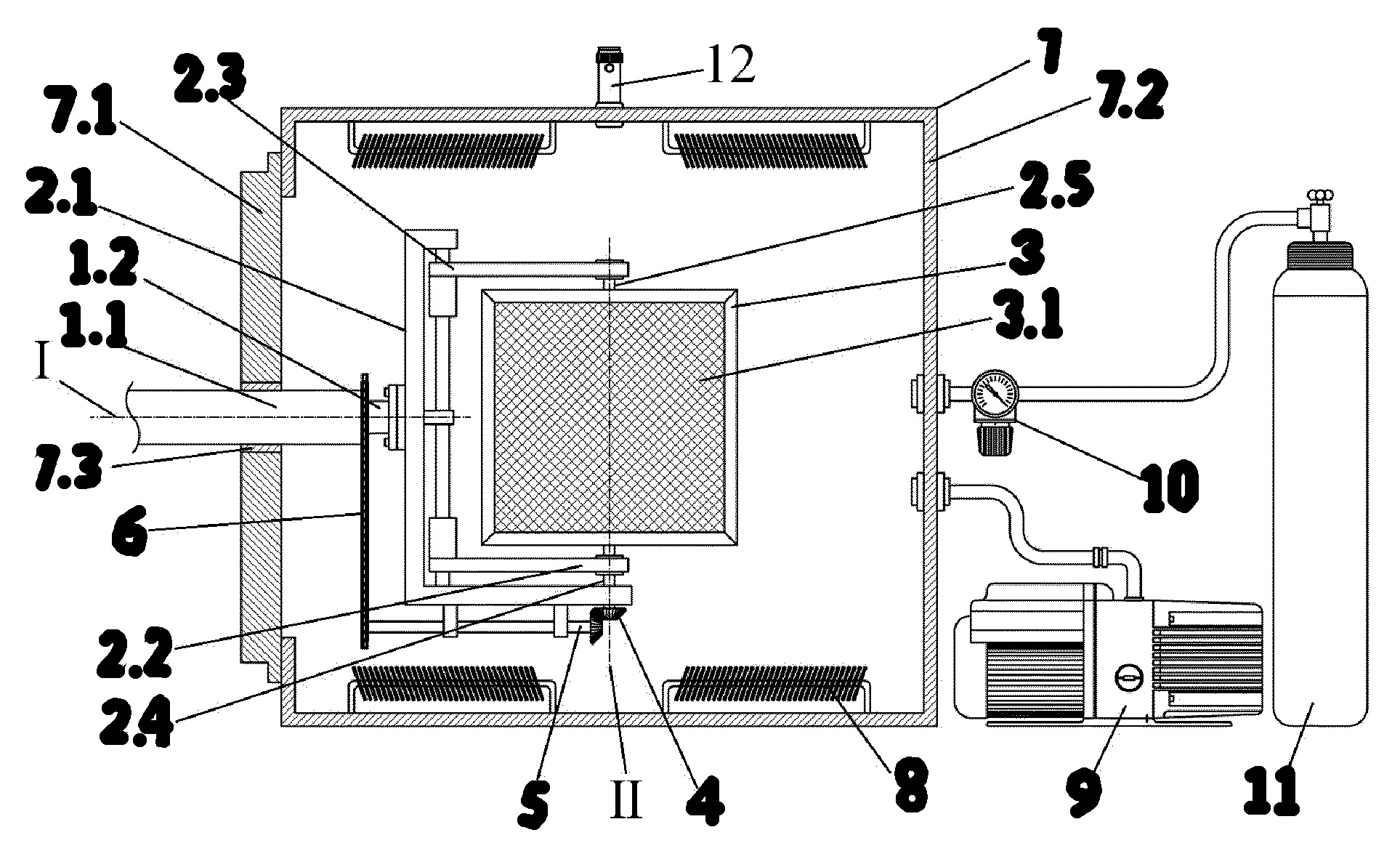

Przedmiotem zgłoszenia jest urządzenie planetarne do obróbki gazowo-cieplnej. Urządzenie składa się z podłączonego do silnika wału napędowego, złożonego z nieruchomego wału zewnętrznego (1.1), wewnątrz którego znajduje się podłączony do silnika obrotowy wał wewnętrzny (1.2), na którego końcu zamocowana jest rama składająca się z podstawy (2.1) i dwóch ułożonych prostopadle do niej i w jednym kierunku ramion (2.2, 2.3), pomiędzy którymi za pomocą trzpieni (2.4, 2.5) zamocowana jest w sposób obrotowy klatka (3) ze ścianami z siatki (3.1). Pierwszy trzpień (2.4) połączony jest za pomocą przekładni stożkowej (4) z wałem pośrednim (5) zamocowanym obrotowo i równolegle do pierwszego ramienia (2.2). Wał pośredni (5) połączony jest za pomocą przekładni (6) z łącznikiem bez końca w postaci łańcucha lub pasa do nieruchomego wału zewnętrznego (1.1). Wał napędowy (1) zamocowany jest w drzwiach (7.1) lub ścianie (7.2) hermetycznej komory (7) i uszczelniony uszczelką pierścieniową (7.3). Rama z klatką (3) znajduje się wewnątrz hermetycznej komory (7), wewnątrz której znajdują się grzejniki (8). Do hermetycznej komory (7) podłączona jest pompa próżniowa (9). Do hermetycznej komory (7) podłączone jest poprzez reduktor ciśnienia (10) źródło gazu (11).
