Sposób kształtowania wierteł metodą wyciskania

Alternative title
Method of forming bits by extrusion forging
Type
Patent
Subtype
Invention
Authors/Creators
;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2011
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.394733
Abstract PL

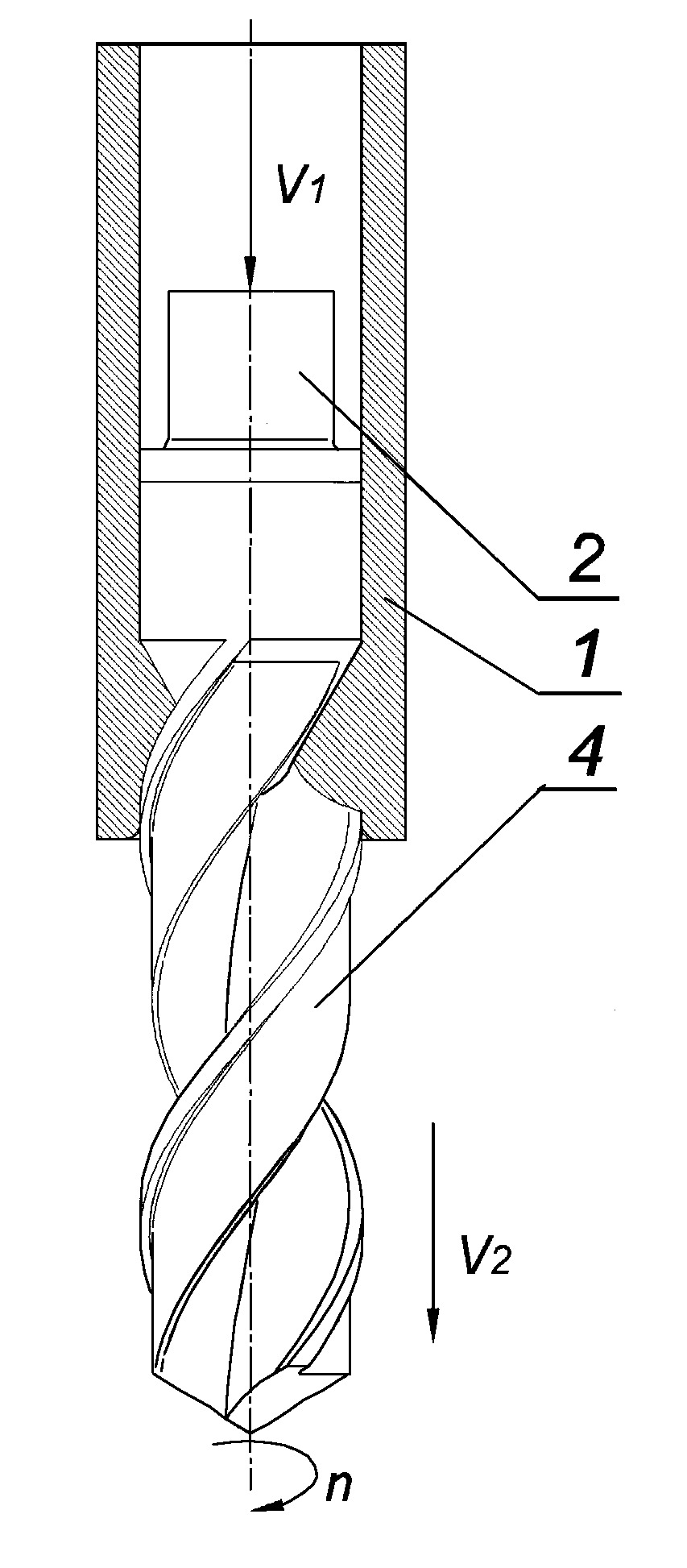

Sposób kształtowania wierteł metodą wyciskania charakteryzuje się tym, że kształtowany półfabrykat w postaci odcinka pręta umieszcza się w matrycy (1), która z jednej strony ma cylindryczny otwór, natomiast z drugiej strony zakończona jest otworem kształtowym, którego kształt odpowiada zarysowi przekroju poprzecznego wiertła, następnie uruchamia się ruch postępowy stempla (2), który przemieszczając się w matrycy (1) ze stałą prędkością (V1) w kierunku kształtowego otworu, wprawia w ruch posuwisty umieszczony w cylindrycznym otworze matrycy (1) wsad i powoduje jego współbieżne wyciskanie ze stałą prędkością (V2) przez otwór kształtowy matrycy (1), przy czym śrubowe występy w kształtowym otworze matrycy (1) powodują spiralne płynięcie metalu ze stałą prędkością (n) i ukształtowanie rowków śrubowych na powierzchni wyrobu (4). Stempel (2) posiada stożkowy otwór i przemieszcza się ze stałą prędkością w kierunku kształtowego otworu matrycy (1), powodując wyciskanie współbieżne ze stałą prędkością (V2) oraz przeciwbieżne ze stałą prędkością wsadu i ukształtowanie części roboczej i chwytowej wiertła (4).
Date of filing with the Polish Patent Office or with the competent office abroad
2011-05-02
Date of publication in ‘WUP’ or equivalent foreign bulletin
2014-09-30
Exclusive right number
Pat.217995
Statistics
2Views
Pater, Z., Tomczak, J., & Bartnicki, J. (2011). Sposób kształtowania wierteł metodą wyciskania. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17098
