Urządzenie do odczytu instrukcji stanowiskowej
Alternative title
Device for reading work instructions
Type
Patent
Subtype
Utility model
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2022
Abstract PL

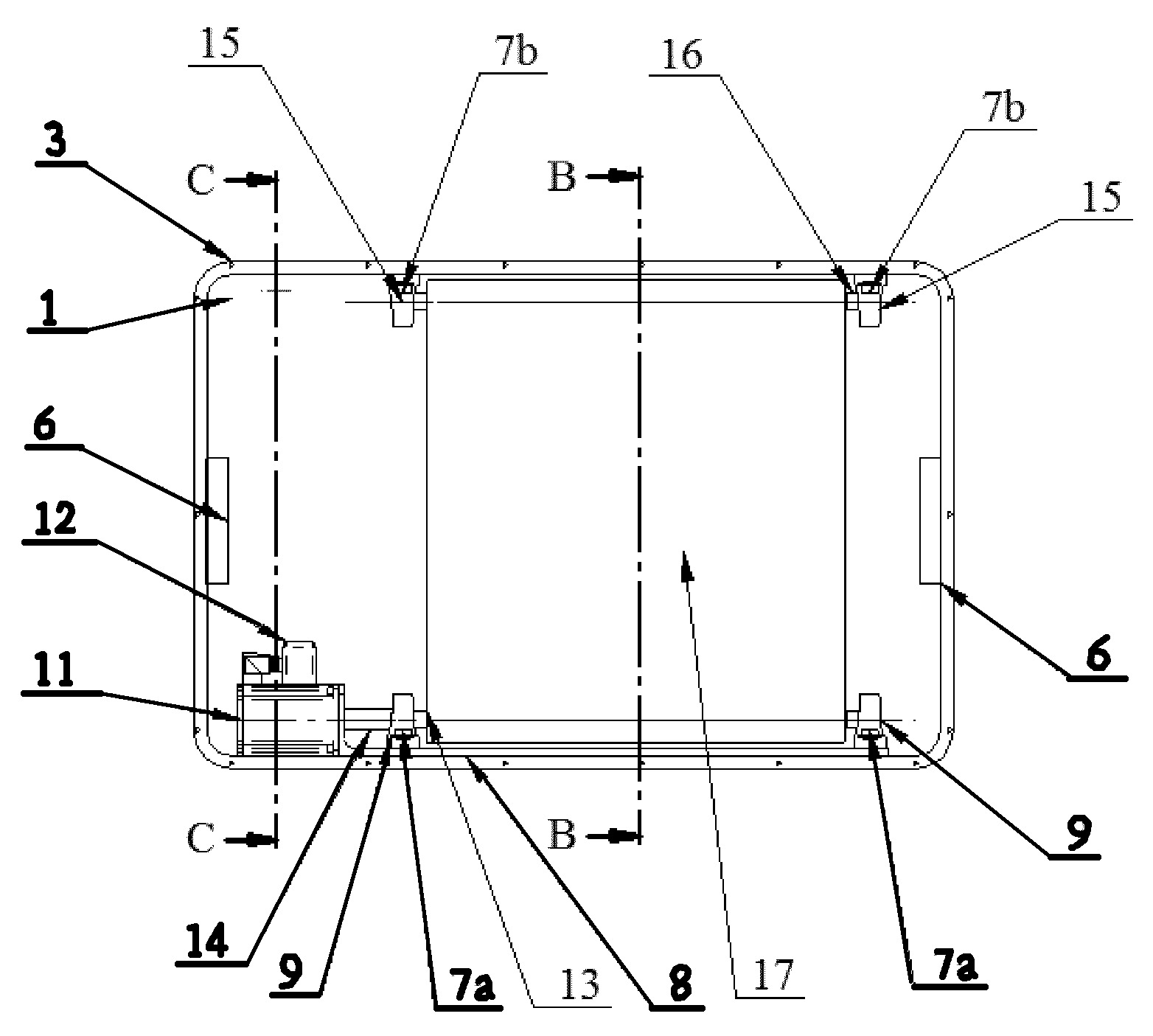

Przedmiotem zgłoszenia jest urządzenie do odczytu instrukcji stanowiskowej charakteryzujące się tym, że składa się z prostopadłościennej osłony tylnej (1) o zaokrąglonych rogach oraz prostopadłościennej osłony przedniej o zaokrąglonych rogach, które połączone są ze sobą za pomocą ramy (3) wkrętami montażowymi. W środkowej części osłony przedniej znajduje się kwadratowy otwór o zaokrąglonych rogach, w który wklejona jest szyba. Natomiast boczne ścianki ramy (3) posiadają w środkowych częściach jednakowe otwory. Do bocznych ścianek ramy (3) na wysokości otworów od wewnętrznej strony przeklejone są jednakowe czujniki bezdotykowe z nadajnikami (6), po jednym na każdą ściankę boczną. Do dolnej ścianki ramy (3) od wewnętrznej strony przykręcona jest za pomocą czterech śrub (7a) płyta montażowa (8) w kształcie litery L. Do powierzchni poziomej płyty montażowej (8) na obu końcach przykręcone są za pomocą czterech śrub (7a) dwie oprawy łożyskowe dolne (9), po jednej na każdy koniec powierzchni poziomej płyty montażowej (8). Do powierzchni pionowej płyty montażowej (8) za pomocą czterech śrub przymocowany jest silnik elektryczny (11) ze sterownikiem z odbiornikiem (12). Silnik elektryczny (11) połączony jest z dolnym wałkiem napędowym za pomocą tulei redukcyjnej (14) połączeniami wpustowymi.
Date of filing with the Polish Patent Office or with the competent office abroad
2022-06-29
Date of publication in ‘WUP’ or equivalent foreign bulletin
2024-02-19
Exclusive right number
Ru.073352
Statistics
2Views Bojanowska, A., Kulisz, M., & Pizoń, J. (2022). Urządzenie do odczytu instrukcji stanowiskowej. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18139
