Układ stabilizatora prądu termoemisji elektronowej z automatyczną regulacją napięcia anody

Abstract

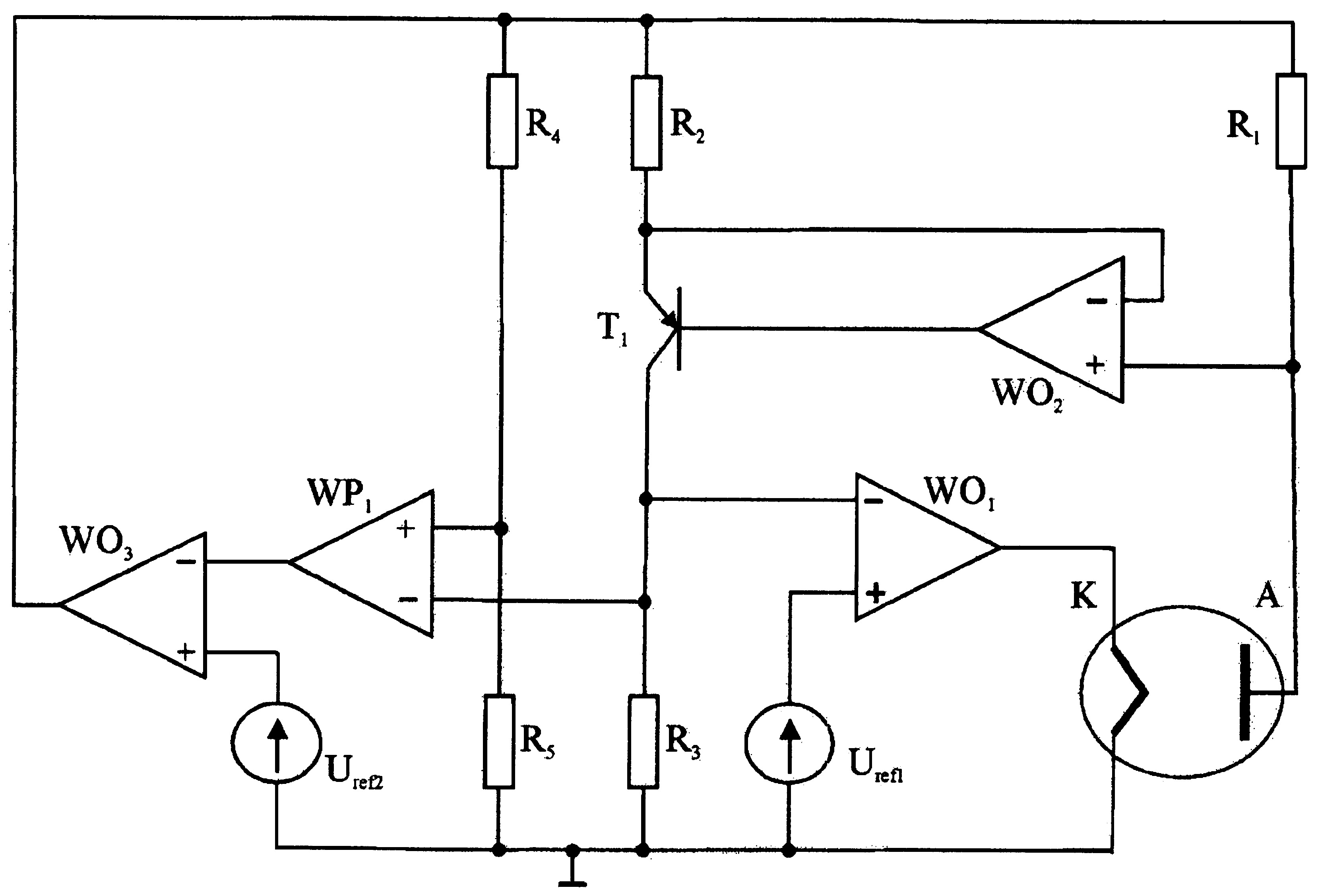

Układ stabilizatora prądu termoemisji elektronowej z automatyczną regulacją napięcia anody posiadający trzy wzmacniacze operacyjne charakteryzuje się tym, że wyjście wzmacniacza (WP1) pomiarowego pierwszego jest połączone z wejściem odwracającym wzmacniacza (WO3) operacyjnego trzeciego, wejście odwracające wzmacniacza (WP1) pomiarowego pierwszego jest połączone z kolektorem tranzystora pierwszego zaś wejście nieodwracające wzmacniacza (WP1) pomiarowego pierwszego jest połączone z pierwszym zaciskiem rezystora (R4) czwartego i pierwszym zaciskiem rezystora (R5) piątego, drugi zacisk rezystora (R5) piątego jest połączony z masą układu natomiast drugi zacisk rezystora (R4) czwartego jest połączony z wyjściem wzmacniacza (WO3) operacyjnego trzeciego. Rezystancje rezystora (R1) pierwszego, rezystora (R3) trzeciego i rezystora (R5) piątego są jednakowe, rezystancja rezystora (R2) drugiego jest n razy większa od rezystancji rezystora (R1) pierwszego, natomiast rezystancja rezystora (R4) czwartego jest n minus jeden razy większa od rezystancji rezystora (R1) pierwszego.
