Prasa, zwłaszcza do obustronnego kucia łbów wkrętów szynowych

Abstract

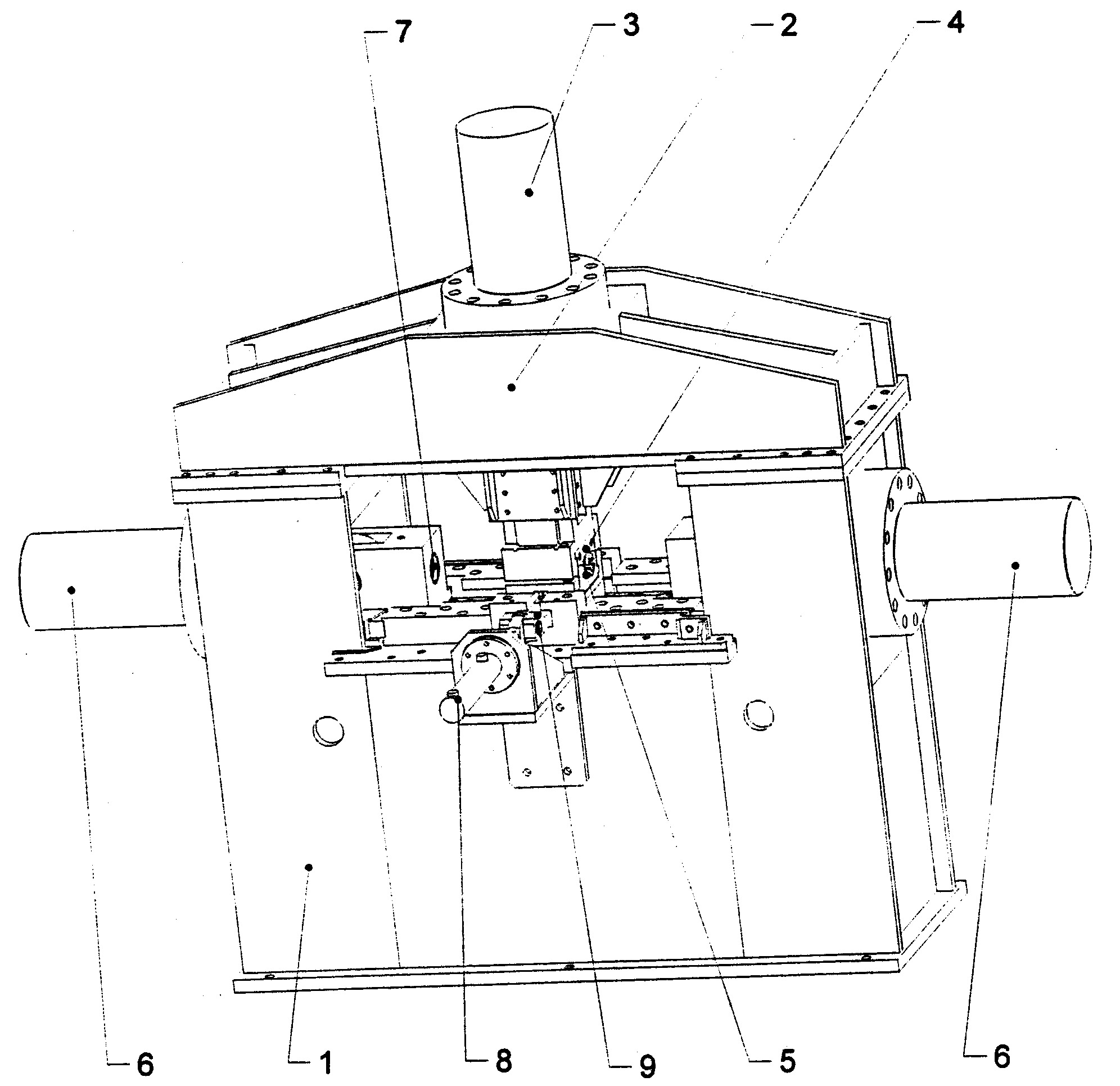

Prasa, zwłaszcza do obustronnego kucia łbów wkrętów szynowych, posiada korpusy dolny i górny, w których znajdują się siłowniki hydrauliczne oraz zespoły narzędziowe. W korpusie górnym (2) zamocowany jest pionowy siłownik hydrauliczny (3), który dociska górną część (4) narzędzia zaciskającego do części dolnej (5) narzędzia zaciskającego, w którym umieszczony jest wsad do kucia. Do korpusu dolnego (1) przymocowane są dwa siłowniki hydrauliczne (6) napędzające narzędzie (7), które kształtuje łby wkrętów po obu stronach wsadu. Z boku przestrzeni roboczej znajduje się siłownik hydrauliczny (8) napędzający zabierak klinowy (9), który zsuwa i rozsuwa narzędzia zaciskające (4, 5).
