Sposób obciskania obrotowego wyrobów drążonych metodą walcowania poprzecznego

Abstract

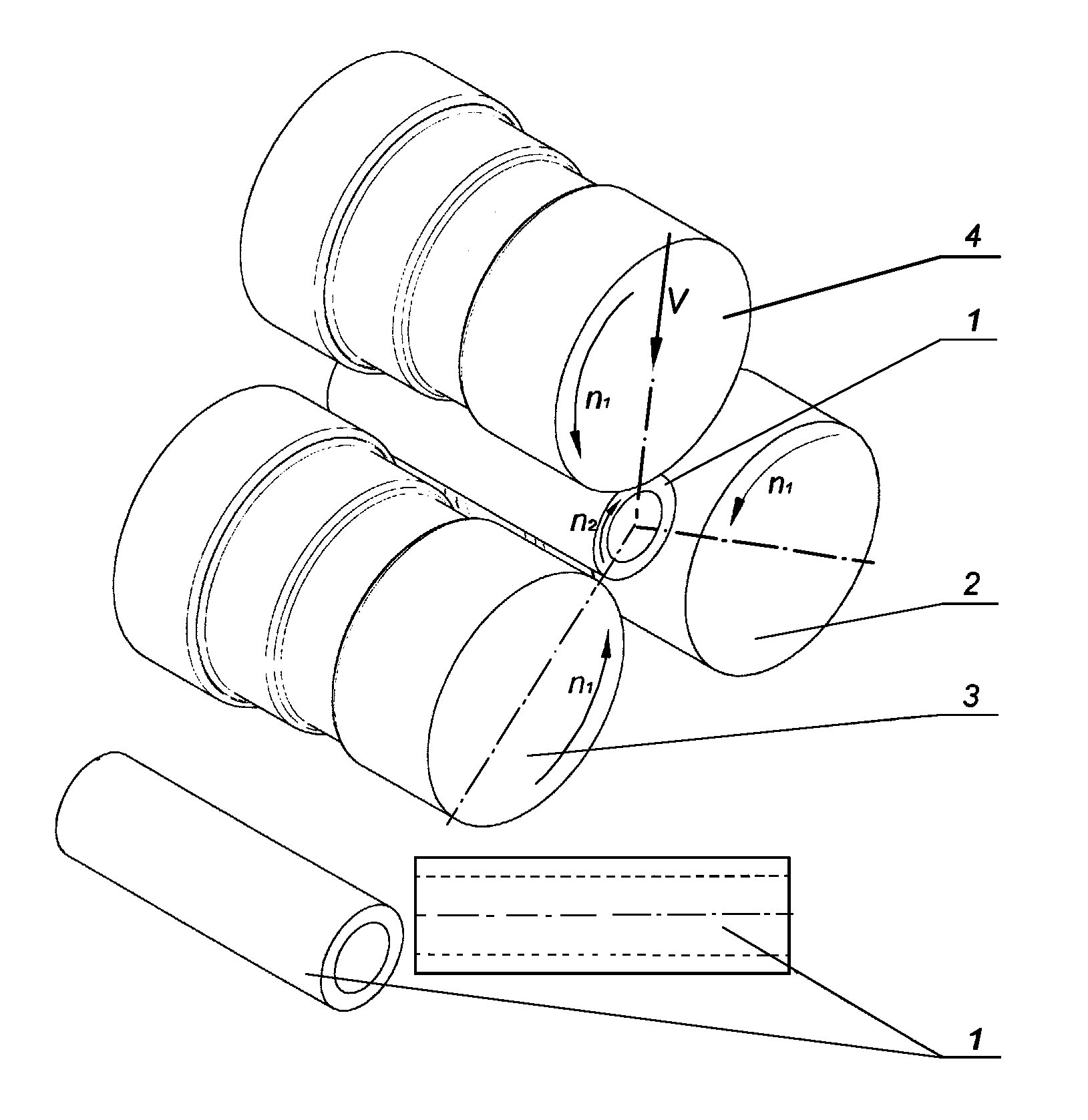

Sposób obciskania obrotowego wyrobów drążonych metodą walcowania poprzecznego, zwłaszcza wałków i osi drążonych charakteryzuje się tym, że kształtowany wyrób drążony - półfabrykat (1) w postaci rury umieszcza się na dwóch napędzanych rolkach roboczych (2), (3) - narzędziach, które obracają się w tym samym kierunku ze stałą prędkością (n1), zaś trzecia rolka (4) - górna obraca się z prędkością (n1) w tym samym kierunku, co rolki (2) oraz (3) i wykonuje ruch posuwisto-zwrotny w kierunku promieniowym z prędkością (V), w wyniku tego ruchu rolki (2), (3) i (4) zbliżają się do siebie, aby w końcowej fazie procesu - kalibrowania rozmieszczone były, co 120° +/- 20°, przy czym korzystne jest rozmieszczenie, co 120°, wówczas wyłącza się ruch posuwisty rolki (4), zaś obracające się rolki (2), (3) i (4) korygują ostatecznie niedokładności kształtu wyrobu drążonego. Półfabrykatem (1) są odcinki prętów lub rur, co umożliwia obciskanie wyrobów w postaci osi i wałków pełnych oraz drążonych. Proces obciskania wałków i osi drążonych jest realizowany swobodnie lub na trzpieniu umożliwiającym uzyskanie dokładnych otworów w wyrobie lub otworów kształtowych.
