Belka podtorza

Abstract

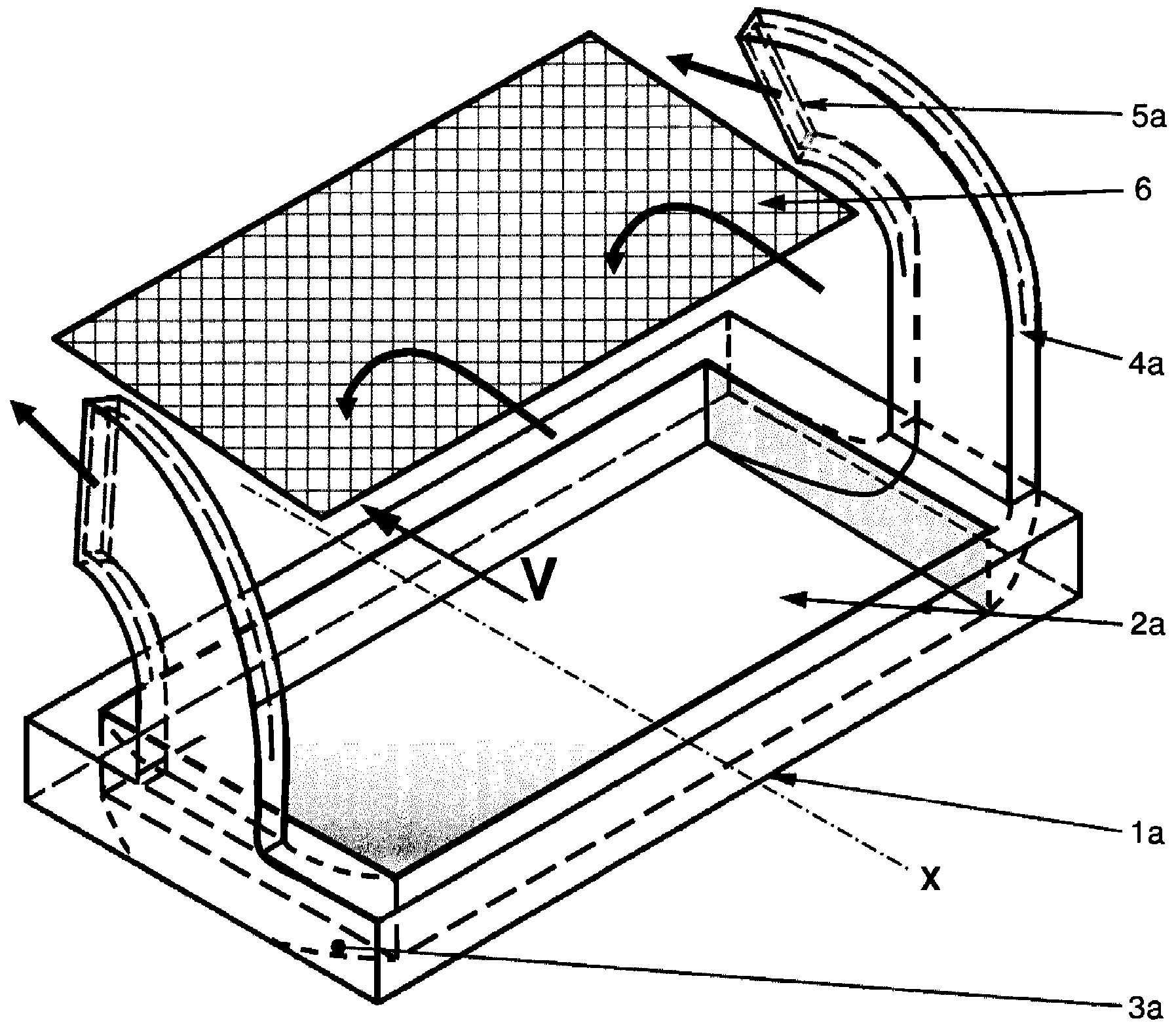

Przedmiotem zgłoszenia jest belka podtorza. Na górnej powierzchni korpusu belki (1a), znajduje się co najmniej jeden pierwszy koniec (2a) zwężki rurowej, której pierwsza część znajduje się w korpusie belki (1a) która zwrócona jest w kierunku bocznej ściany belki (3a). Z końcem pierwszej części zwężki rurowej połączony jest przewód powietrzny (4a) wygięty w kierunku jazdy pojazdu stanowiący drugą część zwężki rurowej. Przewód (4a) zakończony jest drugim końcem (5a) zwężki rurowej. W pierwszej odmianie rozwiązania pierwszy koniec (2a) zwężki rurowej jest wlotem powietrza i posiada większe pole przekroju od drugiego końca (5a) zwężki rurowej, który jest wylotem powierza zwróconym w kierunku jazdy (przemieszczania się) pojazdu. W drugiej odmianie rozwiązania pierwszy koniec (2b) zwężki rurowej jest wylotem powietrza zwróconym w kierunku jazdy (przemieszczania się) pojazdu i posiada mniejsze pole przekroju od drugiego końca (5b) zwężki rurowej, który jest wlotem powierza zwróconym w kierunku jazdy pojazdu.
