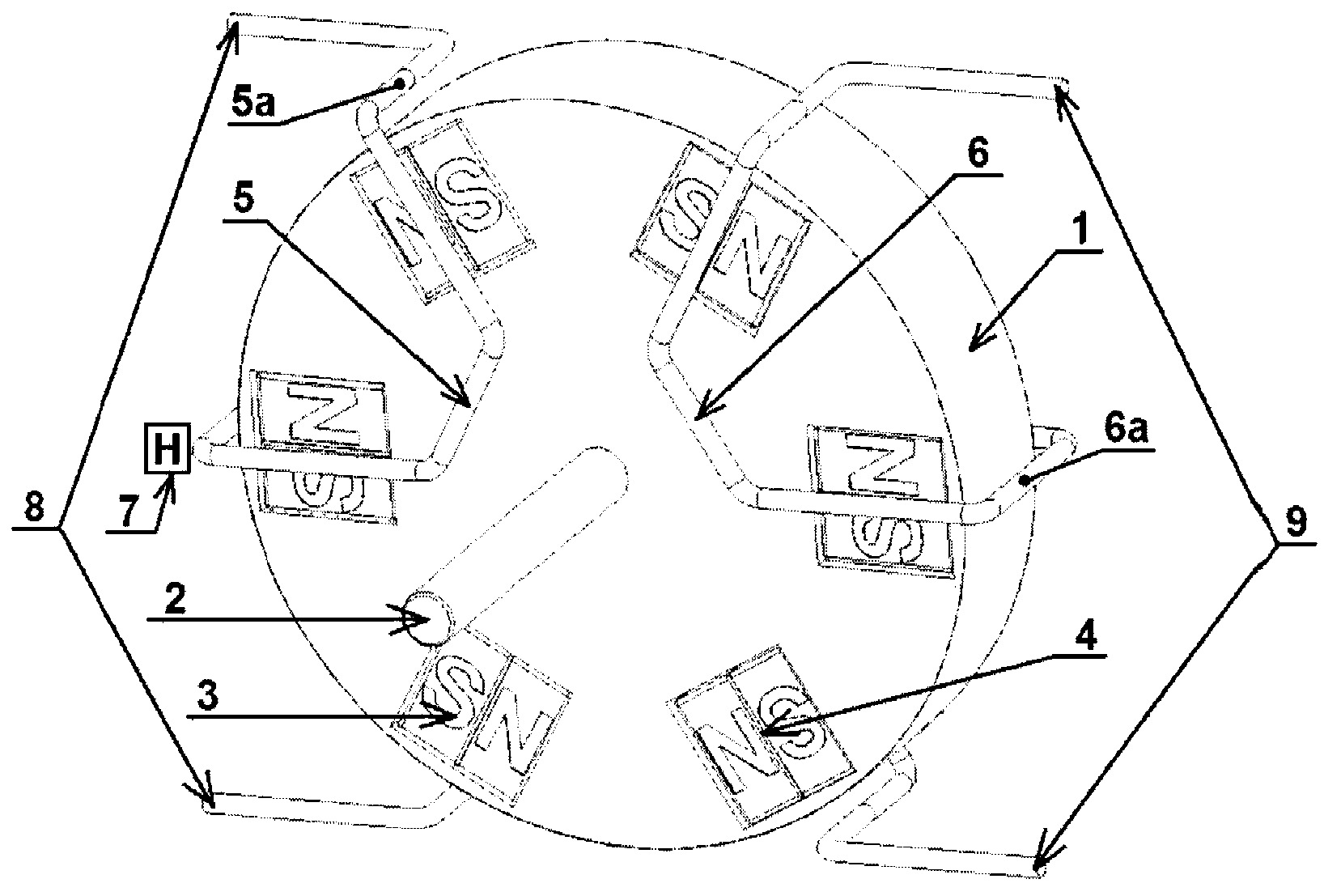

Przedmiotem zgłoszenia jest impulsowa przetwornica prądu stałego z wirującym rotorem. Charakteryzuje się ona tym, że składa się z rotora (1) korzystnie w kształcie walca, w którego osi umieszczona jest oś rotora (2). Na obrzeżach rotora (1) znajdują się rozmieszczone w równych odległościach od siebie i promieniście względem osi rotora (2) magnesy trwałe (3) w parzystej ilości, które ułożone są w taki sposób, że bieguny sąsiadujących ze sobą magnesów trwałych (3) są jednoimienne. Oś rotora (2) należy do płaszczyzn wyznaczonych przez linie międzybiegunowe (4) pomiędzy biegunami magnesów trwałych (3). Odcinki (5a) nieruchomego uzwojenia pierwszego statora (5) i odcinki (6a) nieruchomego uzwojenia drugiego statora (6) ułożone są w taki sposób, że w położeniu ustalonym rotora (1) leżą w pobliżu linii międzybiegunowych (4) i na płaszczyznach wyznaczonych przez linie międzybiegunowe (4) magnesów trwałych (3) rotora (1). W pobliżu jednego z odcinków (5a) nieruchomego uzwojenia pierwszego statora (5) umieszczony jest czujnik (7).
