Sposób walcowania poprzecznego uzębień wewnętrznych

Alternative title
Method for transverse rolling of internal toothing
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2012
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.398176
Abstract PL

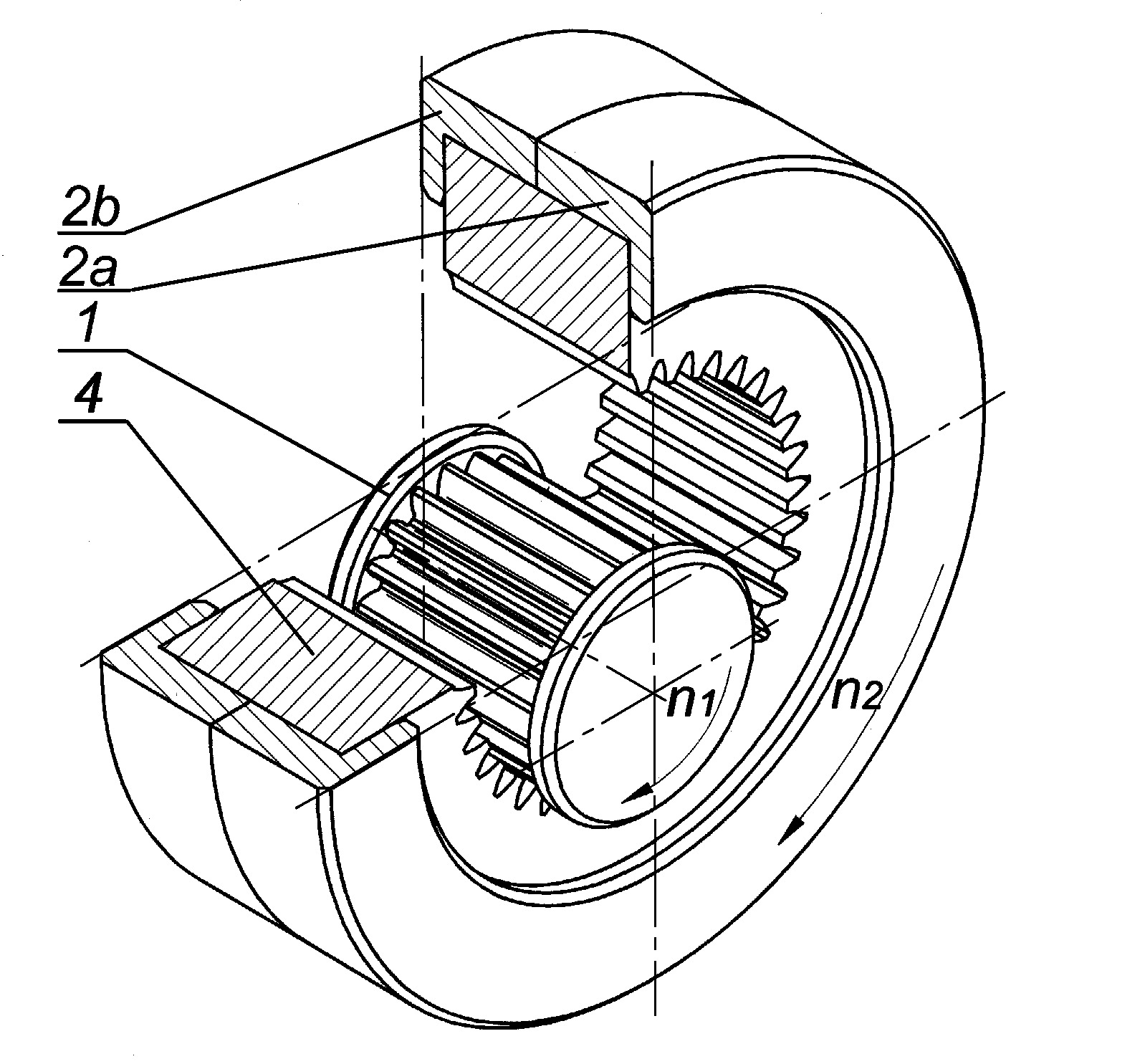

Sposób walcowania poprzecznego uzębień wewnętrznych charakteryzuje się tym, że półfabrykat w kształcie tulei umieszcza się między dwoma pierścieniami (2a) i (2b) mocującymi, przy czym pierścienie (2a) i (2b) mocujące zaciska się z dwóch stron na półfabrykacie, zaś wewnątrz półfabrykatu umieszcza się narzędzie (1) w kształcie rolki uzębionej, następnie pierścienie (2a) i (2b) mocujące oraz zamocowany między nimi półfabrykat wprawia się w ruch obrotowy ze stałą prędkością (n2), jednocześnie uruchamia się ruch obrotowy narzędzia (1) ze stałą prędkością (n1) w tym samym kierunku, co ruch obrotowy pierścieni (2a) i (2b) mocujących oraz zaciśniętego między nimi półfabrykatu, przy czym stosunek prędkości (n1) obrotowej narzędzia (1) do prędkości (n2) obrotowej pierścieni (2a) i (2b) mocujących i zaciśniętego między nimi półfabrykatu równy jest stosunkowi liczby zębów kształtowanego wieńca (4) zębatego do liczby zębów narzędzia (1), jednocześnie narzędzie (1) w kształcie rolki uzębionej wprawia się w cykliczny ruch postępowy ze stałą prędkością i zagłębia się narzędzie (1) w półfabrykat o stałą wartość gniotu, po czym wyłącza się ruch postępowy narzędzia (1), pozostawiając ruch obrotowy narzędzia (1) oraz ruch obrotowy pierścieni (2a) i (2b) mocujących oraz zaciśniętego między nimi półfabrykatu i kształtuje się uzębienie wewnętrzne na półfabrykacie.
