Przekładnia magnetyczna z napędem elektrycznym

Alternative title
Electrically driven magnetic transmission
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2018
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.426281
Abstract PL

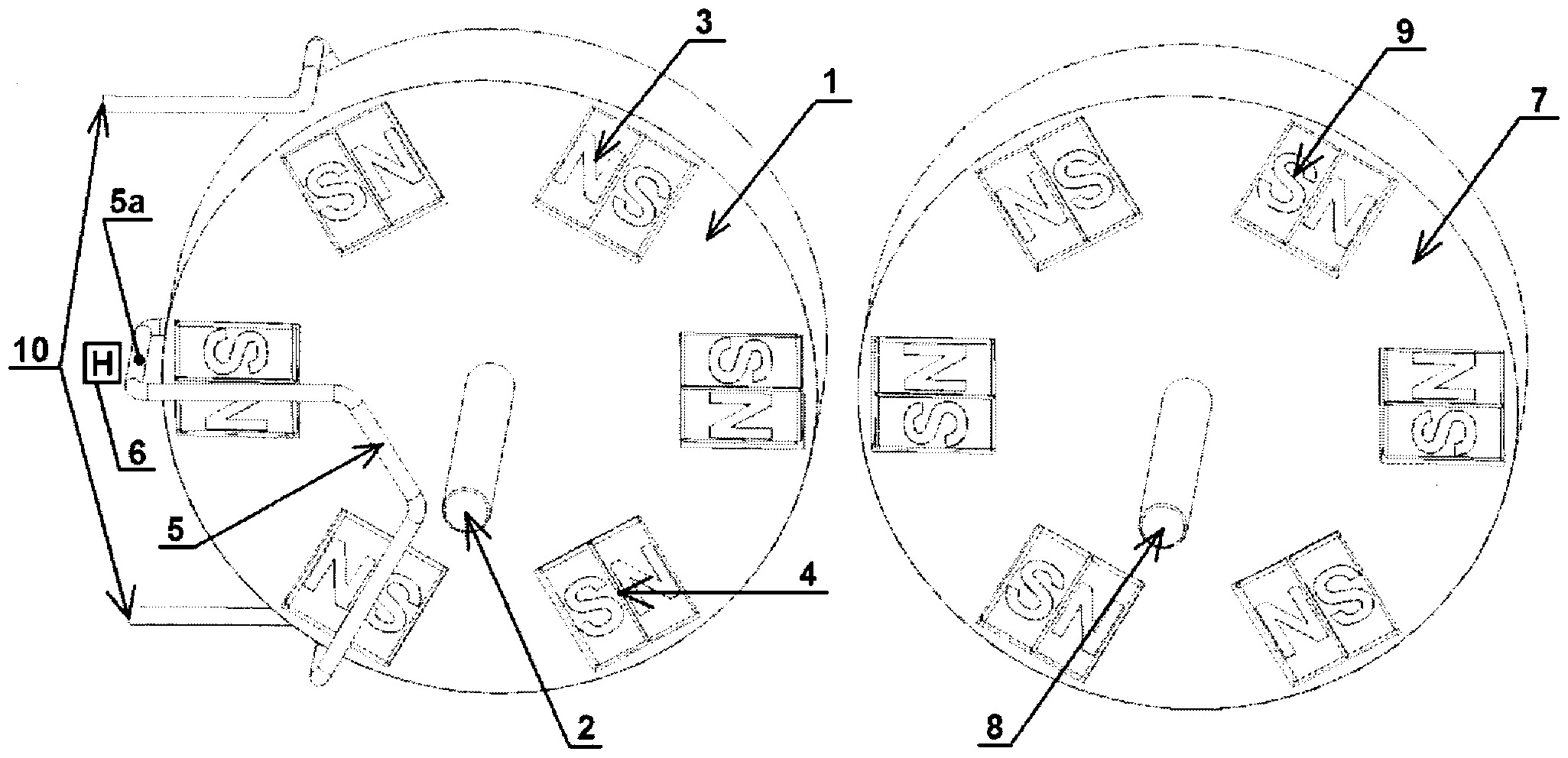

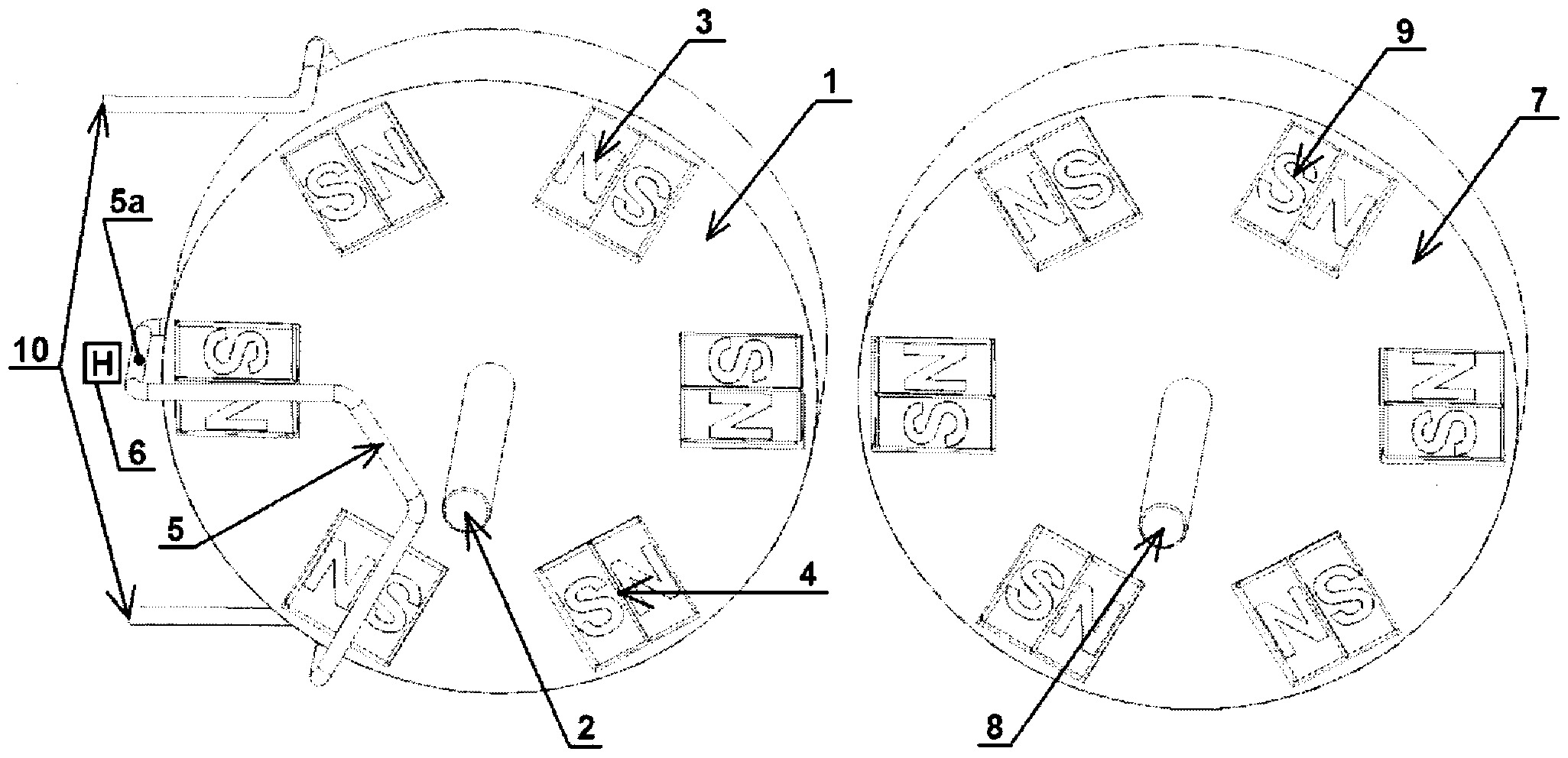

Przedmiotem zgłoszenia jest impulsowa przetwornica prądu stałego z przekładnią magnetyczną, posiadająca dwa wirniki, osie wirników, magnesy trwałe i uzwojenie statora. Charakteryzuje się ona tym, że składa się z pierwszego wirnika (1) korzystnie w kształcie walca, w którego osi umieszczona jest oś pierwszego wirnika (2). Na obrzeżach pierwszego wirnika (1) znajdują się rozmieszczone w równych odległościach od siebie, o jednakowy kąt i promieniście względem osi pierwszego wirnika (2) - pierwsze magnesy trwałe (3) w parzystej ilości, rozmieszczone w taki sposób, że bieguny sąsiadujących ze sobą pierwszych magnesów trwałych (3) są jednoimienne. Oś pierwszego wirnika (2) należy do płaszczyzn wyznaczonych przez linie międzybiegunowe (4) pomiędzy biegunami pierwszych magnesów trwałych (3). Odcinki (5a) nieruchomego uzwojenia statora (5) ułożone są w taki sposób, że w położeniu ustalonym pierwszego wirnika (1), leżą w pobliżu linii międzybiegunowych (4) i na płaszczyznach wyznaczonych przez linie międzybiegunowe (4) - pomiędzy biegunami pierwszych magnesów trwałych (3) pierwszego wirnika (1). W pobliżu jednego z odcinków (5a) nieruchomego uzwojenia statora (5) - umieszczony jest czujnik (6). W sąsiedztwie pierwszego wirnika (1) ułożony jest drugi wirnik (7). W osi drugiego wirnika (7) - korzystnie w kształcie walca, umieszczona jest oś drugiego wirnika (8). Na obrzeżach drugiego wirnika (7) znajdują się rozmieszczone w równych odległościach od siebie, o jednakowy kąt i promieniście względem osi drugiego wirnika (8) - drugie magnesy trwałe (9).
Date of filing with the Polish Patent Office or with the competent office abroad
2018-07-09
Date of publication in ‘WUP’ or equivalent foreign bulletin
2019-06-28
Exclusive right number
Pat.232581
Statistics
4Views
17Downloads
Filipek, P. (2018). Przekładnia magnetyczna z napędem elektrycznym. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17931
