Mechanizm wychylania tablic reklamowych

Abstract

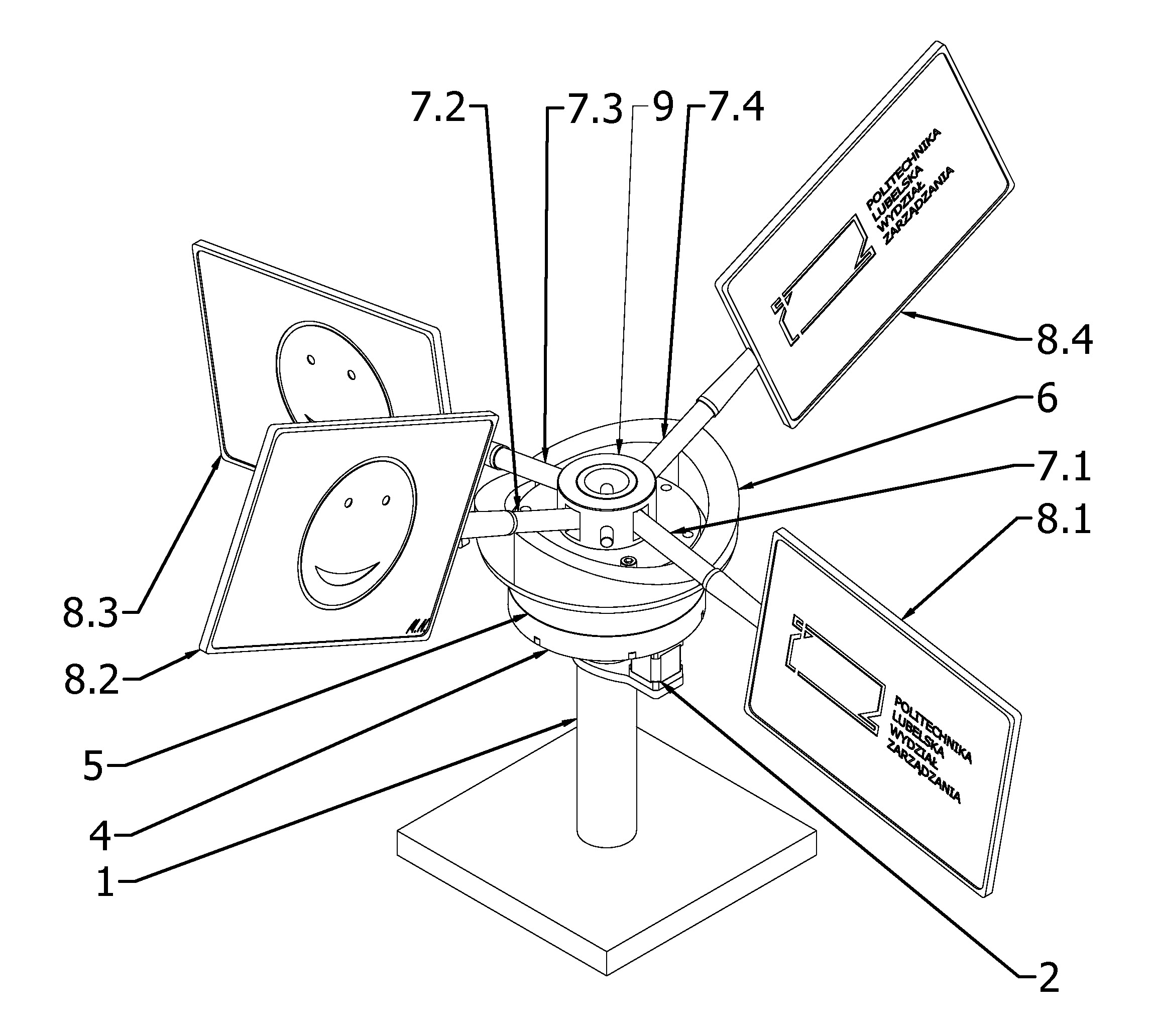

Przedmiotem zgłoszenia jest mechanizm wychylania tablic reklamowych, zamocowany na słupie (1), do którego zamocowany jest silnik elektryczny (2). Charakteryzuje się on tym, że na wale silnika elektrycznego (2), ułożonego równolegle do słupa (1) zamocowane jest pierwsze koło zębate zazębione z wewnętrznym kołem zębatym (4), w osi którego znajduje się słup (1). Wewnętrzne koło zębate (4) połączone jest swoją górną podstawą z dolną podstawą pierwszej tulei (5) ułożyskowanej na słupie (1), której górna podstawa połączona jest z dolną podstawą tulei krzywkowej (6), w osi której znajduje się słup (1). Górna powierzchnia tulei krzywkowej (6) jest powierzchnią krzywkową, z którą styka się powierzchnia boczna pręta (7.1, 7.2, 7.3, 7.4), tudzież na jego pierwszym końcu zamocowana jest na stałe tablica reklamowa (8.1, 8.2, 8.3, 8.4). Drugi koniec pręta (7.1, 7.2, 7.3, 7.4) zamocowany jest za pomocą zawiasu do słupa (1) powyżej tulei krzywkowej (6). Dodatkowo silnik elektryczny (2) jest silnikiem krokowym połączonym z modułem sterującym oraz silnik elektryczny (2) podłączony jest do modułu sterującego, który podłączony jest do czujnika ruchu.
