Układ stabilizacji prądu termoemisji elektronowej, zwłaszcza dla wysokich energii elektronów

Abstract

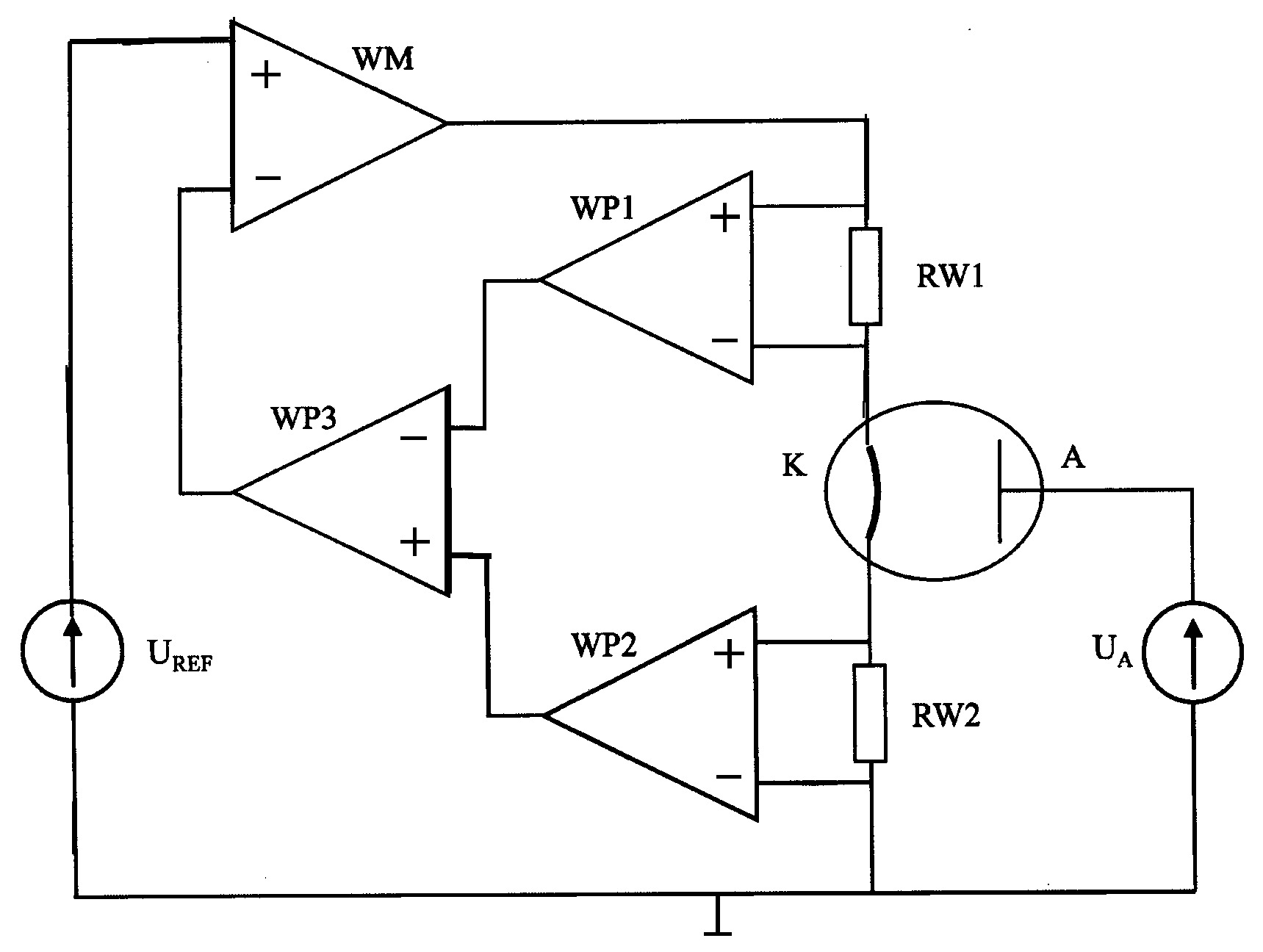

Układ stabilizacji prądu termoemisji elektronowej, zwłaszcza dla wysokich energii elektronów, posiadający wzmacniacz mocy (WM), wzmacniacze pomiarowe (WP1), (WP2), (WP3), rezystory wzorcowe (RW1), (RW2) o jednakowych wartościach, źródło napięcia referencyjnego (UREF), źródło wysokiego napięcia anodowego (UA), anodę (A) i katodę (K) umieszczone w obszarze próżni, charakteryzuje się tym, że wyjście wzmacniacza mocy (WM) jest połączone z rezystorem wzorcowym pierwszym (RW1) i wejściem nieodwracającym pierwszego wzmacniacza pomiarowego (WP1), drugi zacisk pierwszego rezystora wzorcowego (RW1) jest połączony z pierwszym zaciskiem katody (K) i wejściem odwracającym pierwszego wzmacniacza pomiarowego (WP1), zaś drugi zacisk katody (K) jest połączony z drugim rezystorem wzorcowym (RW2) i wejściem nieodwracającym drugiego wzmacniacza pomiarowego (WP2), przy czym drugi zacisk rezystora wzorcowego drugiego (RW2) i wejście odwracające drugiego wzmacniacza pomiarowego (WP2) są połączone do masy układu stabilizacji, zaś wyjście pierwszego wzmacniacza pomiarowego (WP1) jest połączone do wejścia odwracającego trzeciego wzmacniacza pomiarowego (WP3) i wyjście drugiego wzmacniacza pomiarowego (WP2) jest połączone z wejściem nieodwracającym trzeciego wzmacniacza pomiarowego (WP3).
