Zespół młócąco-separujący kombajnu zbożowego
Alternative title
Threshinng and separating assembly of a reaper-thresher
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
1992
Abstract PL

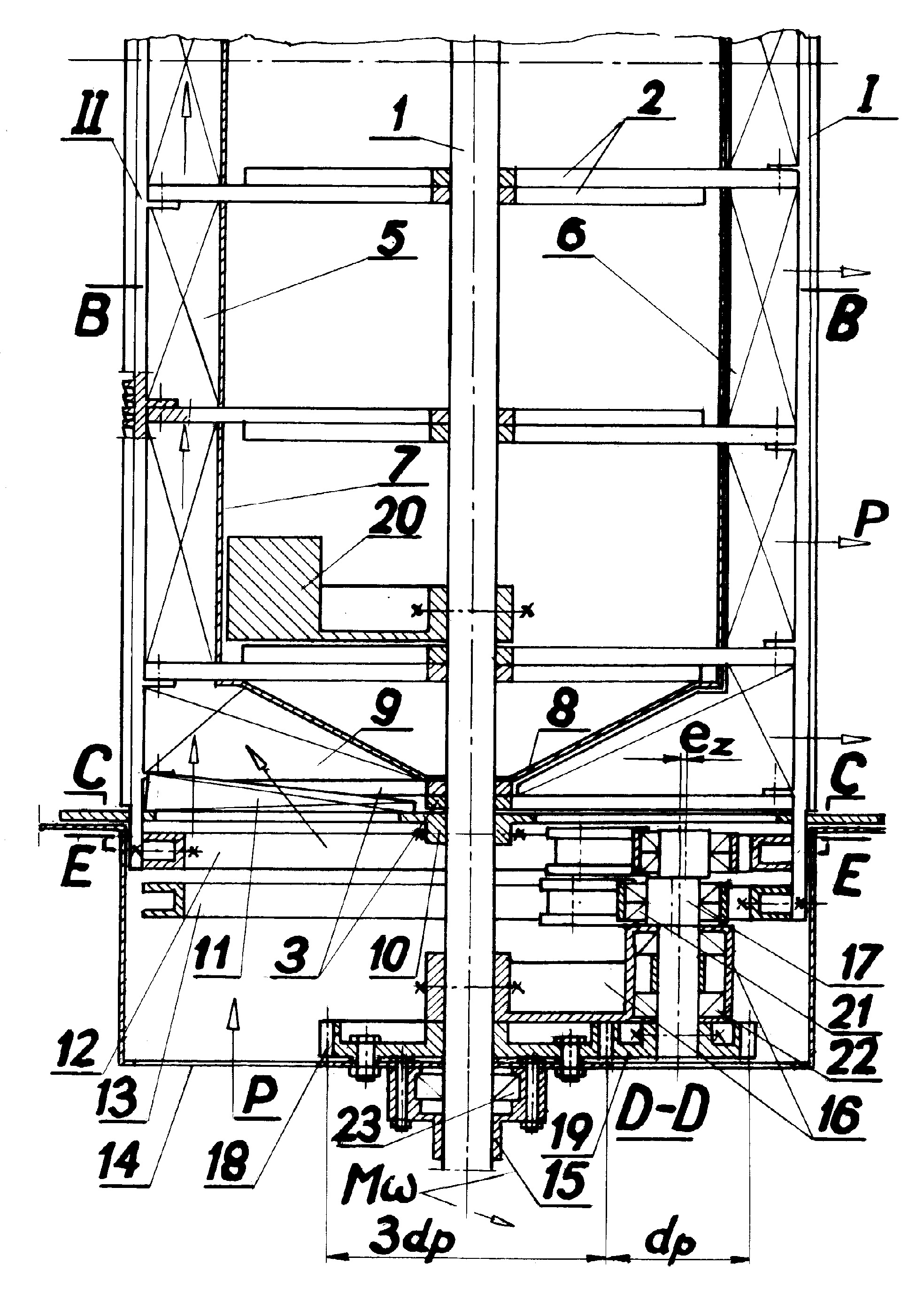

Zespół młócąco-separujący kombajnu zbożowego charakteryzuje się tym, że bęben młócąco-separujący składa się z dwu wahliwych zespołów bębnowych (I i II) na wspólnym wale (1) o jednakowych średnicach i długości roboczej listew cepowych między dwoma płaskimi kołowymi tarczami (10), zaworowych płytek elastycznych (11), osadzonymi sztywno na wale (1), na który nasadzone są wahliwie płaskie tarcze (2 i 3) tych zespołów zawierające po sześć ramion wychodzących z piasty, z których końcami połączone są sztywno równoległe listwy cepowe po sześć dla każdego zespołu bębnowego (I i II). Zespoły bębnowe (I i II) z płatami (5 i 6), powłokami (7 i 8) i tarczami (10) z płytkami (11) mają względny przeciwbieżny ruch kątowy okresowy wymuszony przez parę mechanizmów korbowodowo-mimośrodowych na końcach wału (1), których wałki (17) ułożyskowane są na końcach dwu ramion (16) osadzonych na końcach wału (1), a każdy wałek (17) ma na końcu koło zębate (19) obtaczające się po kole stałym (18).
Date of filing with the Polish Patent Office or with the competent office abroad
1992-11-03
Date of publication in ‘WUP’ or equivalent foreign bulletin
1996-04-30
Exclusive right number
Pat.168751
Statistics
3Views Mączka, W., Skrynicki, W., & Milczek, T. (1992). Zespół młócąco-separujący kombajnu zbożowego. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17396
