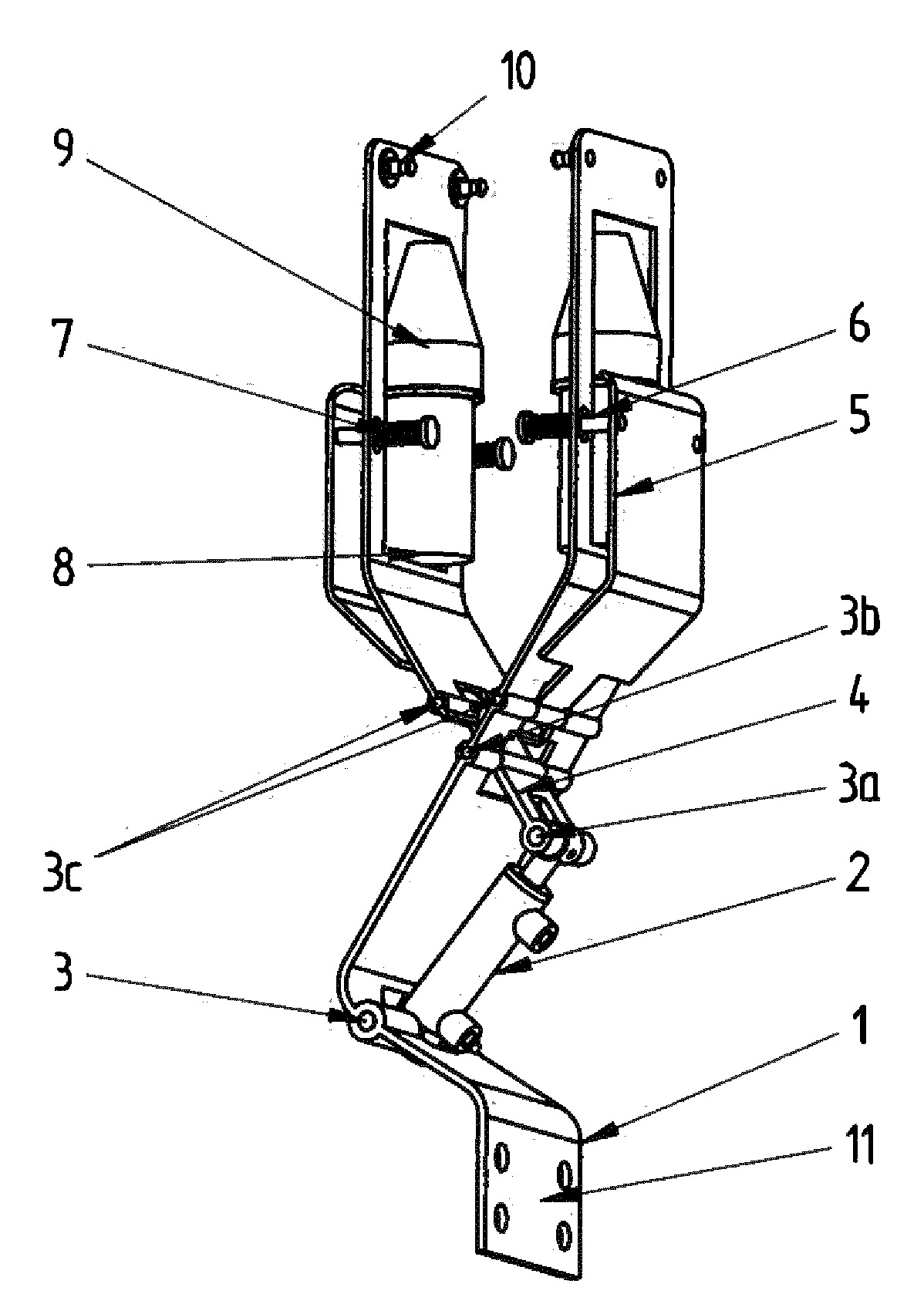

Chwytak kształtownika górniczego posiadający ramię bierne (1) z częścią montażową (11), ramię czynne (4) i siłownik (2) połączone sworzniami siłownika (3, 3a) i sworzniem ramion (3b), charakteryzuje się tym, że składa się z ramienia biernego (1), które w dolnej części połączone jest z pierwszym końcem siłownika (2) poprzez sworzeń siłownika (3), zaś drugi koniec siłownika (2) poprzez sworzeń siłownika (3a) połączony jest z ramieniem czynnym (4), przy czym ramię bierne (1) w części środkowej połączone jest sworzniem ramion (3b) z ramieniem czynnym (4), natomiast w części górnej ramiona bierne (1) i czynne (4) posiadają jednakowe, symetrycznie rozmieszczone elementy chwytowe, które składają się z ramion silników (5), które połączone są powyżej sworznia ramion (3b) sworzniami ramion silników (3c) z ramionami biernym (1) i czynnym (4), przy czym ramiona silników (5) połączone są w górnej, środkowej części z silnikami (8), zaś w górnej części po obu końcach ramion silników (5) zamocowane są prowadniki sprężyn (6) jednym końcem gwintowane, zaś na drugim końcu prowadników sprężyn (6), znajdują się sprężyny (7), natomiast do wałów silników (8) zamocowane są rolki napędowe (9), przy czym do ramion biernego (1) i czynnego (4) zamocowane są w górnej części symetrycznie rolki prowadzące (10).
