Mieszalnik, zwłaszcza do mieszania tworzyw polimerowych z napełniaczem

Abstract

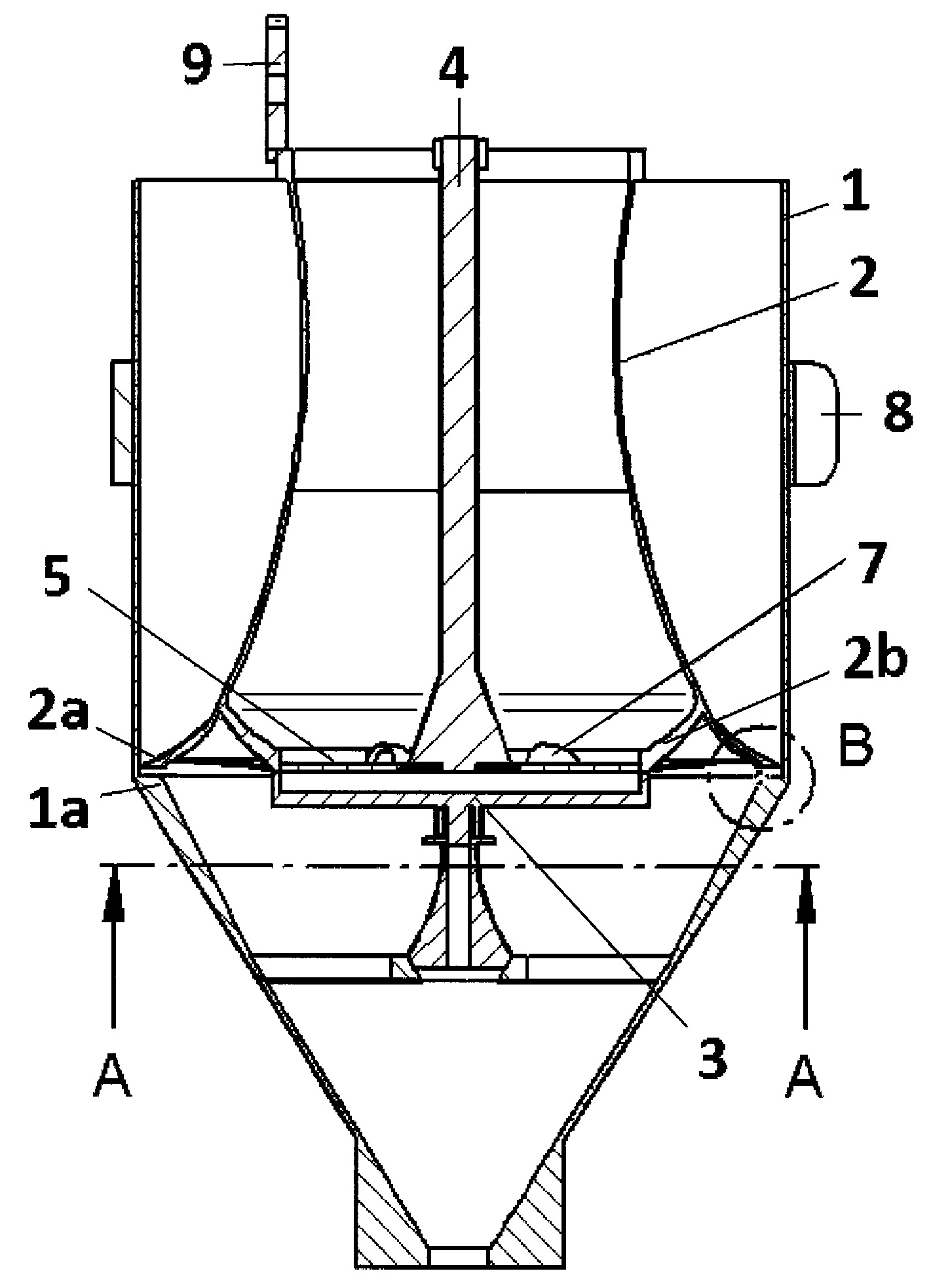

Mieszalnik, zwłaszcza do mieszania tworzyw polimerowych z napełniaczem posiadający cylindry, wał i tarczę, składa się z cylindra zewnętrznego z częścią górną walcową i dolną częścią stożkową. Od wewnętrznej strony cylindra zewnętrznego pomiędzy częścią walcową, a częścią stożkową znajduje się na całym obwodzie występ (1a). W cylindrze zewnętrznym w części walcowej zamocowany jest współosiowo obrotowy cylinder wewnętrzny (2) umieszczony na podporze (3), przy czym cylinder wewnętrzny (2) w dolnej części posiada łopatki (2a). W osi cylindrów zewnętrznego i wewnętrznego (2) znajduje się wał (4), do końca którego w dolnej części cylindra wewnętrznego (2) zamocowana jest tarcza (5), z otworami umieszczonymi pod osłonami (7). Do górnej części cylindra wewnętrznego (2) zamocowany jest mechanizm napędowy (9) obracający cylindrem wewnętrznym (2).
