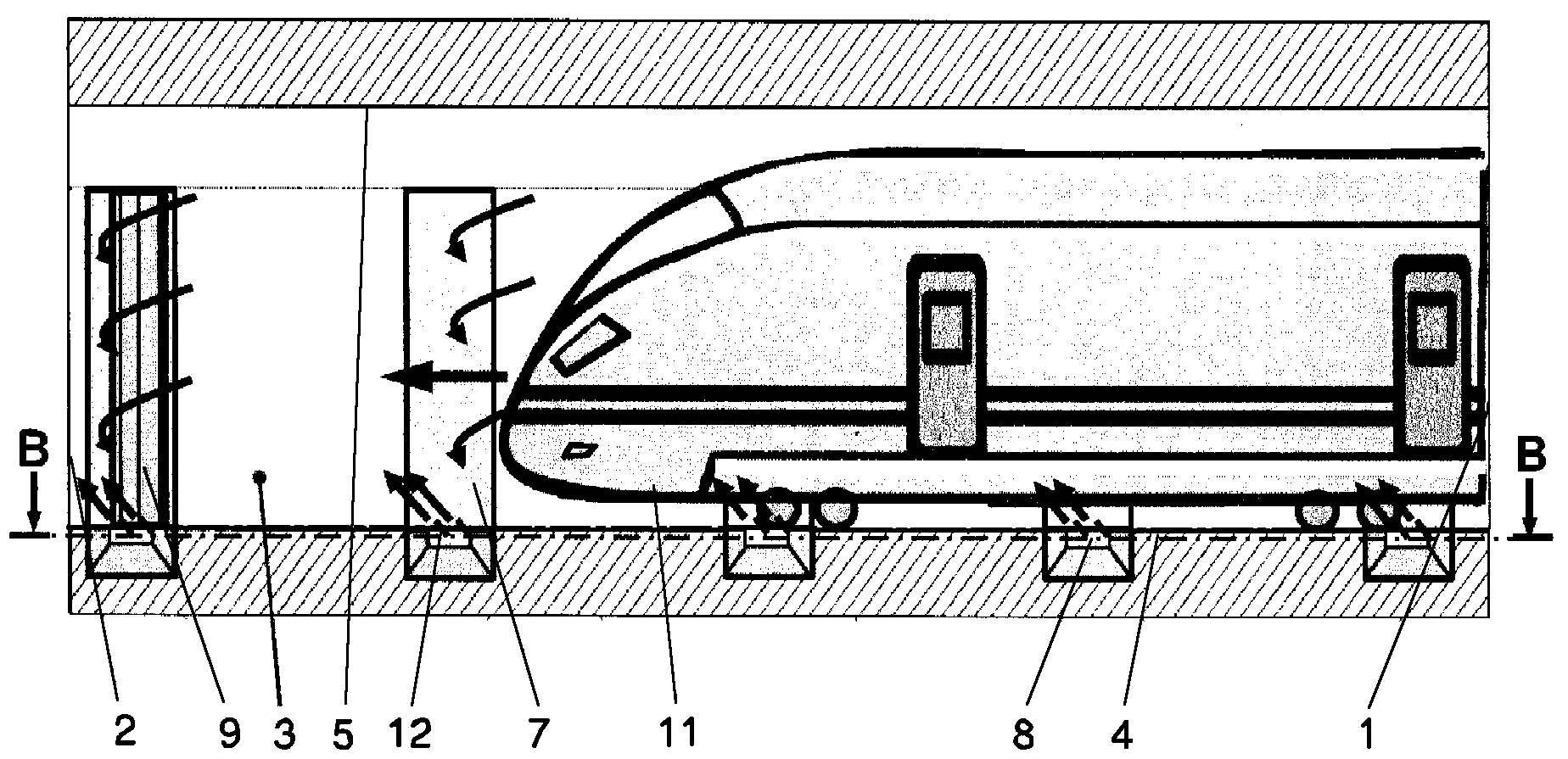

Przedmiotem zgłoszenia jest tunel, zwłaszcza kolejowy posiadający wjazd (1), wyjazd (2) oraz ściany boczne (3), podłoże (4) i strop (5). Tunel charakteryzuje się on tym, że w ścianach bocznych (3) i podłożu (4) tunelu znajduje się co najmniej jedna zakrzywiona zwężka rurowa, której wlot (7) i wylot (8) znajdują się na tej samej poprzecznej płaszczyźnie prostopadłej do osi tunelu, przy czym wylot (8) posiada mniejsze pole przekroju od pola przekroju wlotu (7) zwężki rurowej. Korzystnie wlot (7) zwężki rurowej znajduje się w ścianie bocznej (3) tunelu, natomiast wylot (8) zwężki rurowej znajduje się w podłożu (4) tunelu. Opcjonalnie w zwężce rurowej znajduje się turbina (9) lub w zwężce rurowej znajduje się filtr. Możliwe jest aby w wylocie (8) zwężki rurowej znajdował się deflektor (12).
Additional information
Application date
2019-09-26
WUP publication date
2023-04-03
Exclusive right number
Pat.242672
Połednik, B. (2019). Urządzenie do kierowania powietrza w tunelu, zwłaszcza kolejowym. https://hdl.handle.net/20.500.14629/18053
