Wiatrak reklamowy obracany i podnoszony, i z rozsuwanymi tablicami

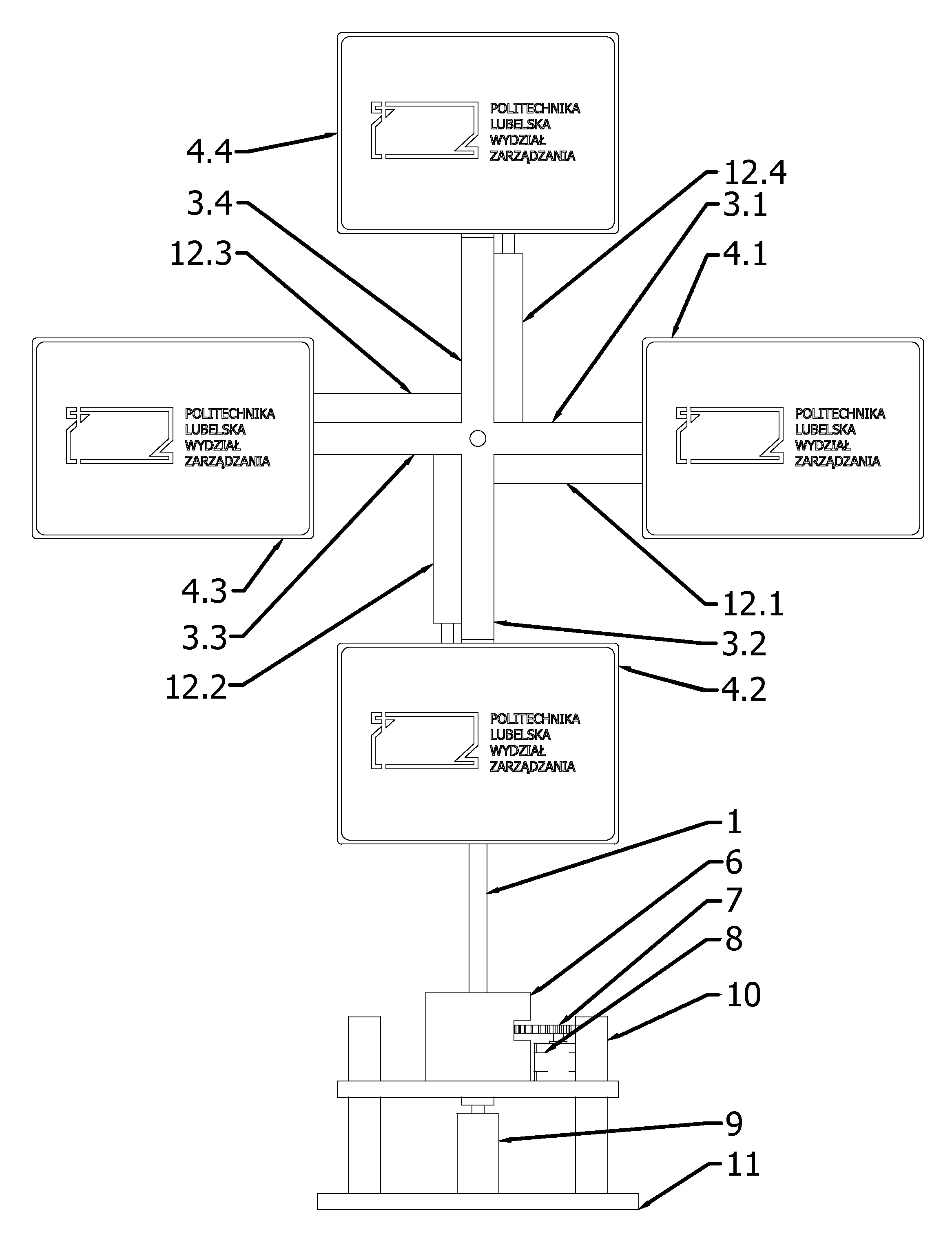

Przedmiotem zgłoszenia jest wiatrak reklamowy obracany i podnoszony, i z rozsuwanymi tablicami, zamocowany na słupie (1), do którego zamocowany jest pierwszy silnik elektryczny. Charakteryzuje się on tym, że na wale pierwszego silnika elektrycznego, o osi ułożonej prostopadle do osi słupa (1) zamocowane są pierwszymi końcami ramiona (3.1, 3.2, 3.3, 3.4). Oś każdego z ramion (3.1, 3.2, 3.3, 3.4) ułożona jest prostopadle do osi silnika elektrycznego. W drugiej końcowej części każdego z ramion (3.1, 3.2, 3.3, 3.4) zamocowana jest obrotowo tablica reklamowa (4.1, 4.2, 4.3, 4.4), o osi obrotu ułożonej równolegle do osi pierwszego silnika elektrycznego. W dolnej części każdej z tablic reklamowych (4.1, 4.2, 4.3, 4.4) zamocowany jest obciążnik. Słup (1) zamocowany jest obrotowo w dolnej części podstawy (6) oraz słup (1) połączony jest za pomocą przekładni (7), z wałem drugiego silnika elektrycznego (8) zamocowanego do podstawy (6) tudzież podstawa (6) zamocowana jest za pomocą siłownika (9) i słupów prowadzących (10) do drugiej podstawy (11). W drugiej końcowej części każdego z ramion (3.1, 3.2, 3.3, 3.4) zamocowana jest przesuwnie wzdłuż jego osi, za pomocą tulei tablica reklamowa (4.1, 4.2, 4.3, 4.4) tudzież do każdego z ramion (3.1, 3.2, 3.3, 3.4) zamocowany jest osobny drugi siłownik (12.1, 12.2, 12.3, 12.4), którego ruchomy koniec połączony jest z tuleją, na której osadzona jest obrotowo wokół osi równoległej do osi pierwszego silnika elektrycznego tablica reklamowa (4.1, 4.2, 4.3, 4.4).

Date of filing with the Polish Patent Office or with the competent office abroad

2023-10-27

Date of publication in ‘WUP’ or equivalent foreign bulletin

2024-10-14

Exclusive right number

Pat.245805

Statistics

2Views

Skowron, Ł., Gąsior, M., Bis, J., Jusiuk, P., Wyrwisz, J., Kozłowski, E., & Dziwulski, J. (2023). Wiatrak reklamowy obracany i podnoszony, i z rozsuwanymi tablicami. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17939
